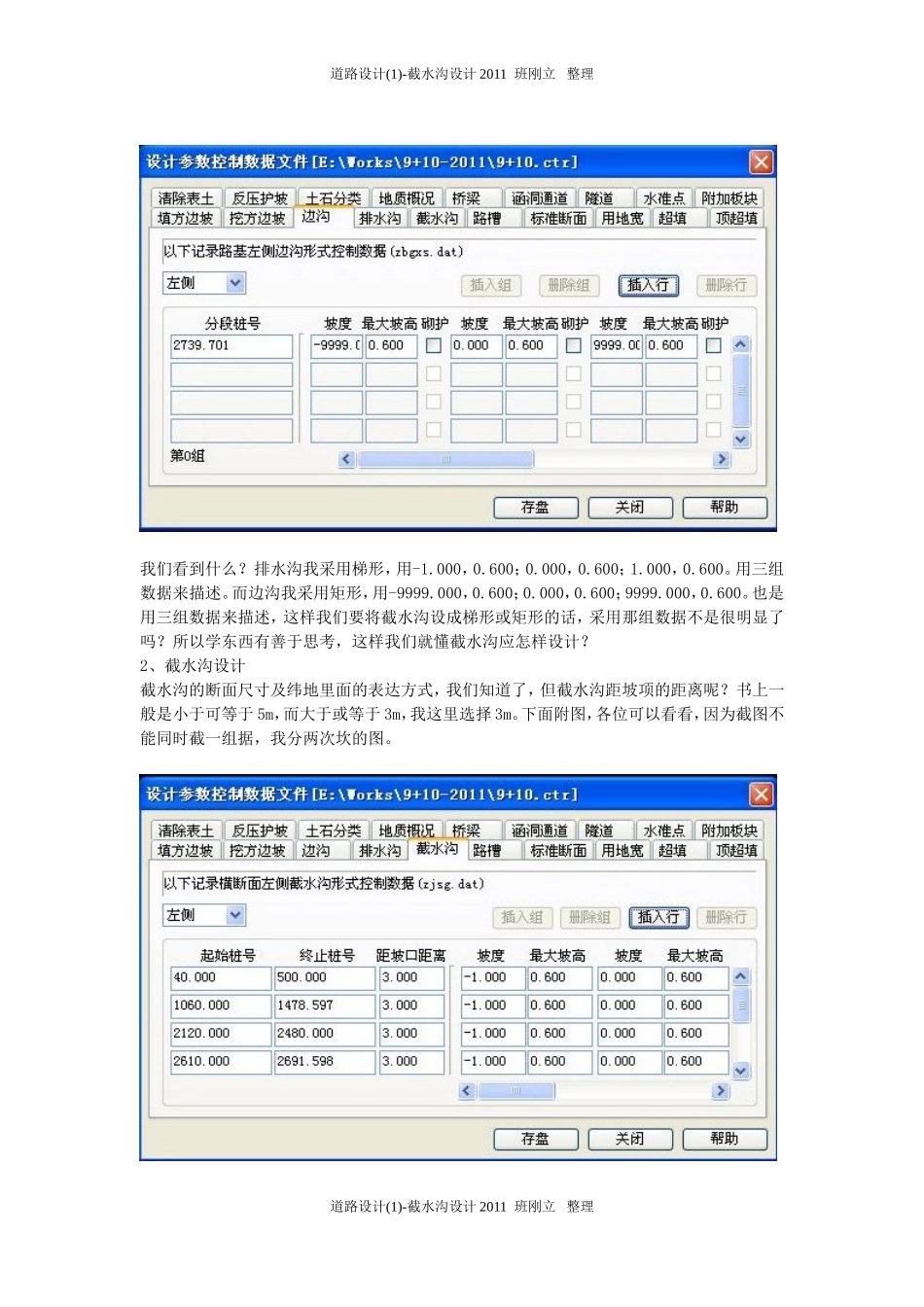

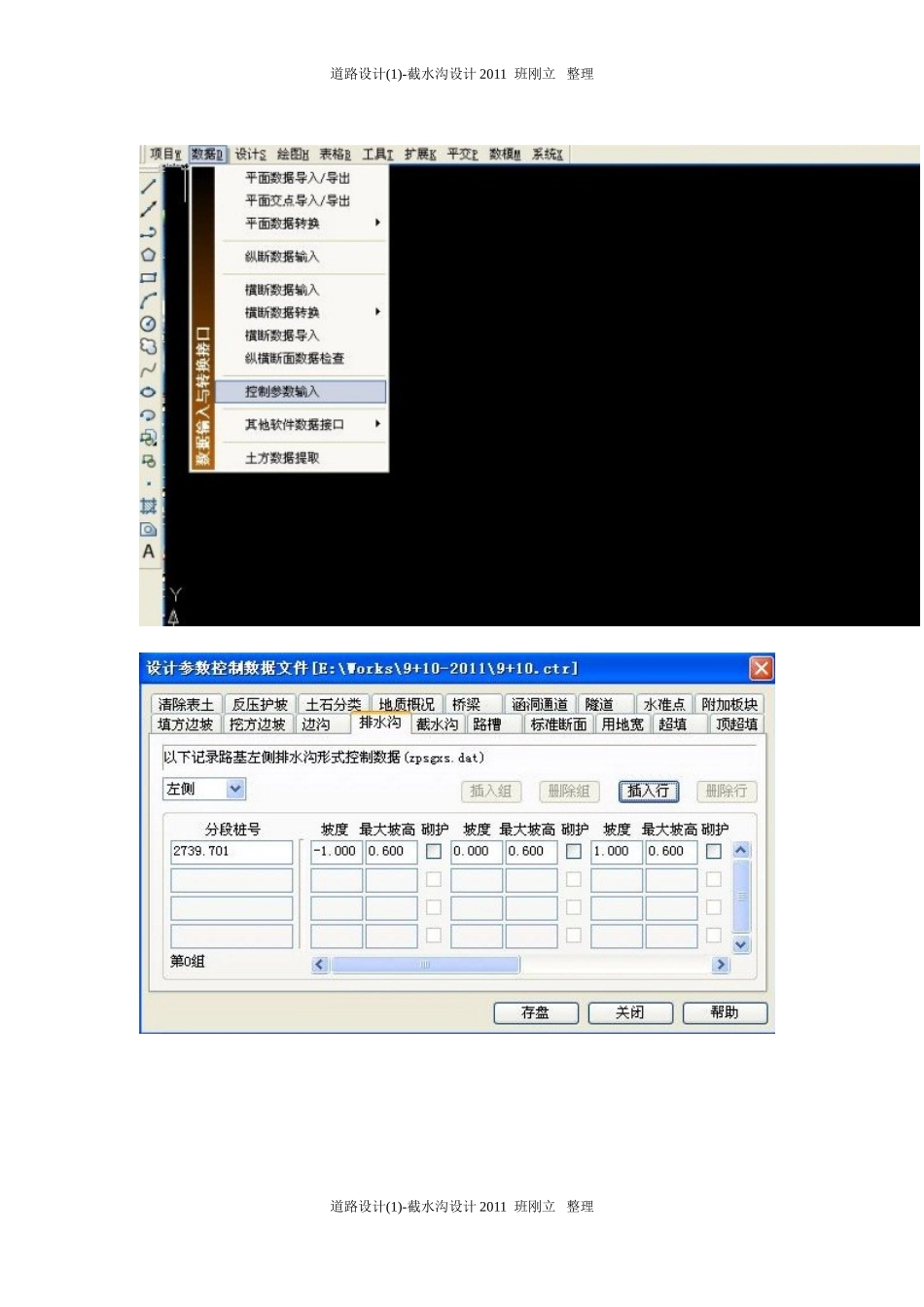

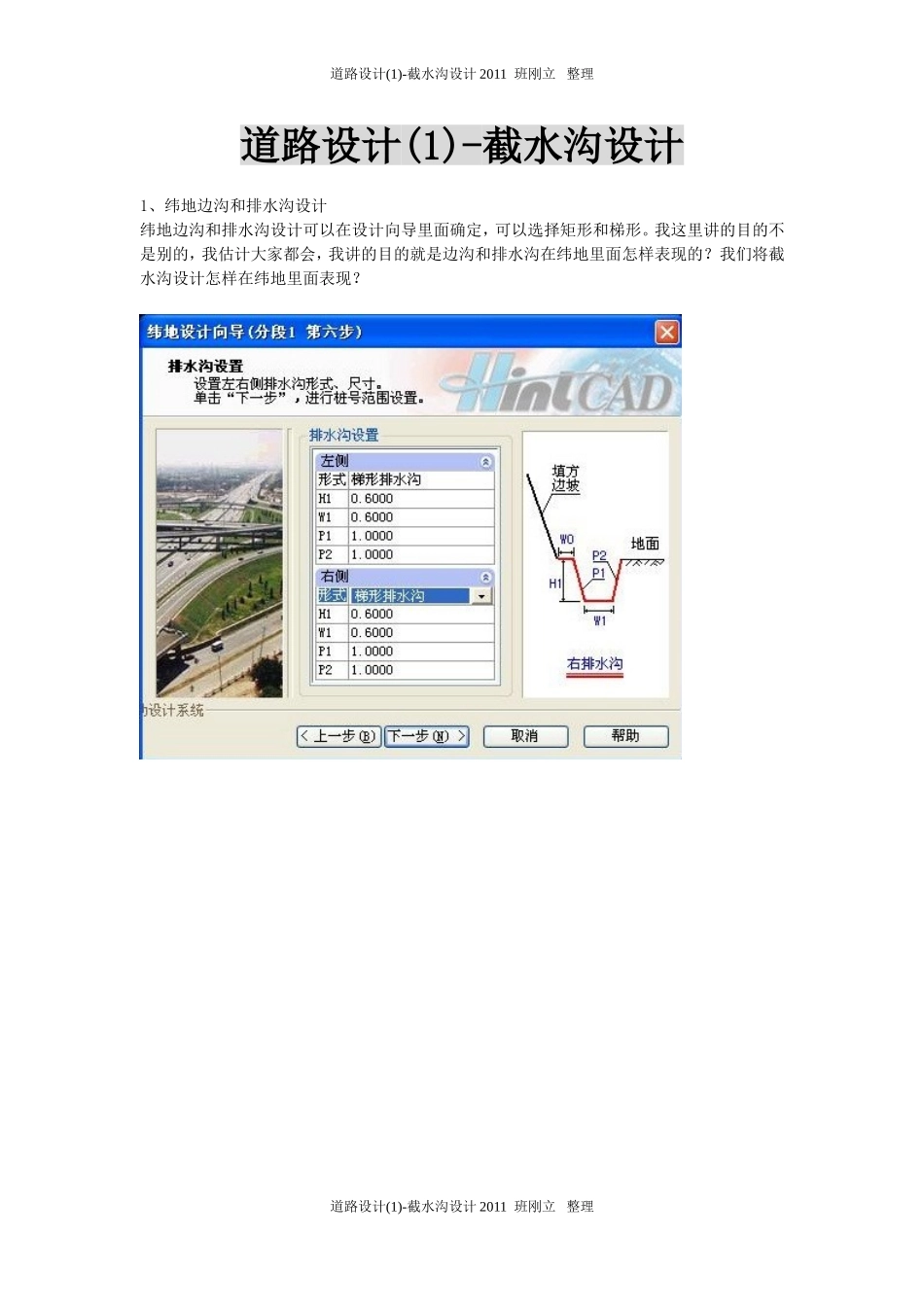

道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计1、纬地边沟和排水沟设计纬地边沟和排水沟设计可以在设计向导里面确定，可以选择矩形和梯形。我这里讲的目的不是别的，我估计大家都会，我讲的目的就是边沟和排水沟在纬地里面怎样表现的？我们将截水沟设计怎样在纬地里面表现？道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理我们看到什么？排水沟我采用梯形，用-1.000，0.600；0.000，0.600；1.000，0.600。用三组数据来描述。而边沟我采用矩形，用-9999.000，0.600；0.000，0.600；9999.000，0.600。也是用三组数据来描述，这样我们要将截水沟设成梯形或矩形的话，采用那组数据不是很明显了吗？所以学东西有善于思考，这样我们就懂截水沟应怎样设计？2、截水沟设计截水沟的断面尺寸及纬地里面的表达方式，我们知道了，但截水沟距坡项的距离呢？书上一般是小于可等于5m，而大于或等于3m，我这里选择3m。下面附图，各位可以看看，因为截图不能同时截一组据，我分两次坎的图。道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理3、横断面图不讲了，各位看看截水沟的位置和断面尺寸。道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理道路设计(1)-截水沟设计2011班刚立整理
