传输技术教材-烽火SDH(第一版VIP免费

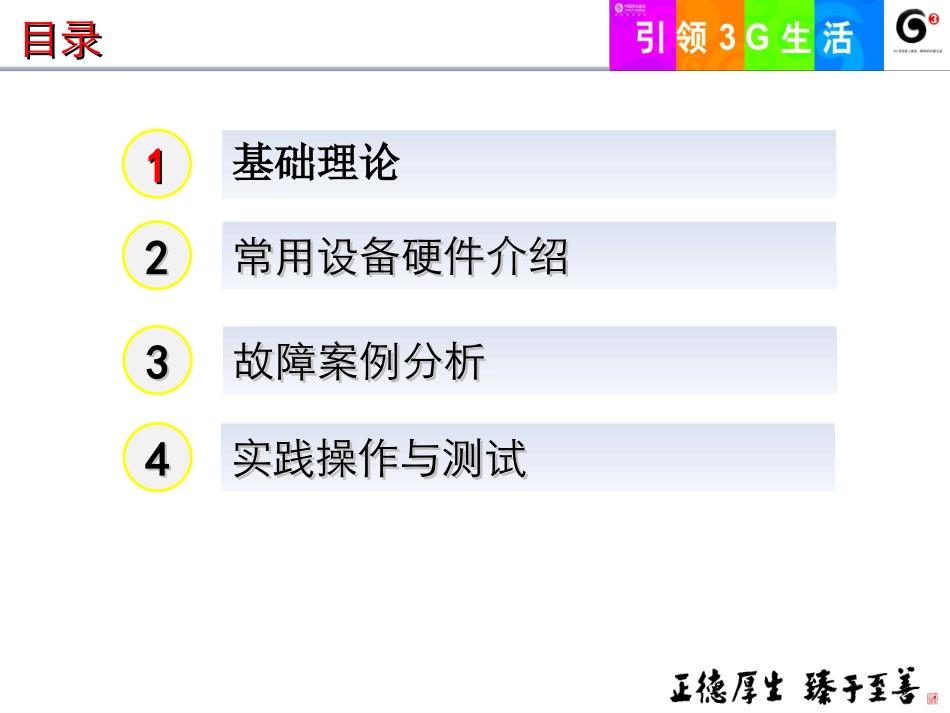

传输专业知识教材烽火SDH设备分册编制单位:眉山移动分公司编制人：刘学东版本编写时间编写人审核人主要内容第一版2012年03月刘学东谭凌凯、隆环宇第一版编制修订记录修订记录目录目录故障案例分析故障案例分析33实践操作与测试实践操作与测试44常用设备硬件介绍常用设备硬件介绍22基础理论11目录目录基础理论11传输技术的演进组网架构与设备总体介绍技术特点介绍基础理论基础理论DWDM开始建设SDH逐步成为传输主力设备容量增加容量增加//业务多样化业务多样化DWDM规模建设，全光网试验SDH标准完善，PDH仍为主力PDH产品开始规模使用实用化产品出现高锟提出光传输理论196680年代94年99年90年代初98年1976Metro城域网兴起、OADM、OXC、ION将会逐渐使用2002年以后PDH：准同步数字传输系统；SDH：同步数字传输系统；PTN：分组传送网；DWDM：密集波分复用系统；OADM：光分插复用系统；OXC：光交叉连接系统；ION：智能光网络2010年PTN产品开始规模使用传输技术的演进基础理论基础理论PDHITU-T标准下的SDH环网OADMDWDMOADMDWDMDWDM、OADM环网,可重构波长上下OXCOXCOXCOXCOXC光交叉连接、互联的光环网和格型网络PDH数字传输设备:因容量小，没有标准光接口，上下业务不方便，组网灵活性和安全性差，而逐渐被淘汰波分系统(WDM)：灵活带宽分配、全开放透明传输，光层保护全光交叉网络：波长转换、波长选路、端对端波长业务同步数字体系(SDH):采用传统的设计思想，交叉能力，光方向数目，组网灵活性以及升级能力都很有限，组织一般的网络，在目前传输网上大量应用。PTNPTN环网面向IP业务强调分组传送，传统传送网IP化，面向连接的多业务传送SDHSDHSDHSDH传输技术的演进组网架构与设备总体介绍组网架构与设备总体介绍组网架构与设备总体介绍IBAS180IBAS180CiTRANS550BFONSWEVER780B组网架构与设备总体介绍组网架构与设备总体介绍逻辑分层负责各个接入点之间的信息传输，容量小。一般使用低速率SDH/PTN设备，或者PDH、微波。接入层接入层汇聚接入层信息，容量较大。使用中等或高速率SDH/PTN设备。汇聚层汇聚层负责各个核心机房之间信息传送，容量大。使用高速率SDH/PTN设备，或者波分设备。骨干层骨干层负责各地市或者各省市之间信息传送，容量大，使用密集波分设备。干线层干线层组网架构与设备总体介绍设备总体介绍设备总体介绍速率155M622M2.5G10G典型应用IBAS110B,GF-03BIBAS180（2488-01D）CiTRANS550B（2488-01B）FonsWeaver780B示意图技术特点介绍技术特点介绍((增加保护内容增加保护内容))PDHMSTP接口方面地区性的电接口规范，无世界标准无光接口规范，各厂家独自开发。标准STM-N(同步传送模块)电接口，世界标准无光接口规范，可实现不同厂家互连复用方式采用异步复用方式，通过码速调整（塞入bit）匹配和容纳信号时钟的偏差，低速信号在高速信号中的位置无规律性，从高速信号插/分低速信号要一级一级进行字节间插复用方式和指针调整方式，直接从高速信号中提取任意速率低速信号OAM能力PCM30/32仅TS0、TS16用于OAM开销，OAM功能弱，无法满足电信局运营要求用于OAM的开销多，OAM功能强，满足电信级运营的要求多业务承载能力只支持TDM业务兼容性好，兼容传统的TDM、ATM、FR、IP等业务网管能力无法形成统一的TMN强大的管理能力，支持网元级、子网级、网络级的TMN组网能力只支持点到点组网支持负责组网，具有业务保护能力，支持点到点、星形、环网、网状网等组网技术特点介绍(增加保护内容)技术特点介绍技术特点介绍设备类型支持的组网情况接入能力FonsWeaver780B支持最多6个两纤STM-64复用段环支持最多27个两纤STM-16复用段环支持最多32个两纤STM-4复用段环支持最多42个STM-1低阶通道倒换环。STM-64标准或级联业务12×1路STM-16标准或级联业务12×4＋6×1路STM-4标准或级联业务12×8+6×4路STM-1标准业务18×16路155M电业务14×8路以太网GE光业务12×10+6×2路以太网FE电业务17×8+16×8路2M电业务8×63+12×63路CiTRANS550B最多支持3个2.5G速率复用段保护环。最多支持4个622M速率复用段保护环。最多支持1个2.5G速率高阶通道保护环；最多支持2个622M速率的二纤高阶通道保护环。最多支持1个622M...
