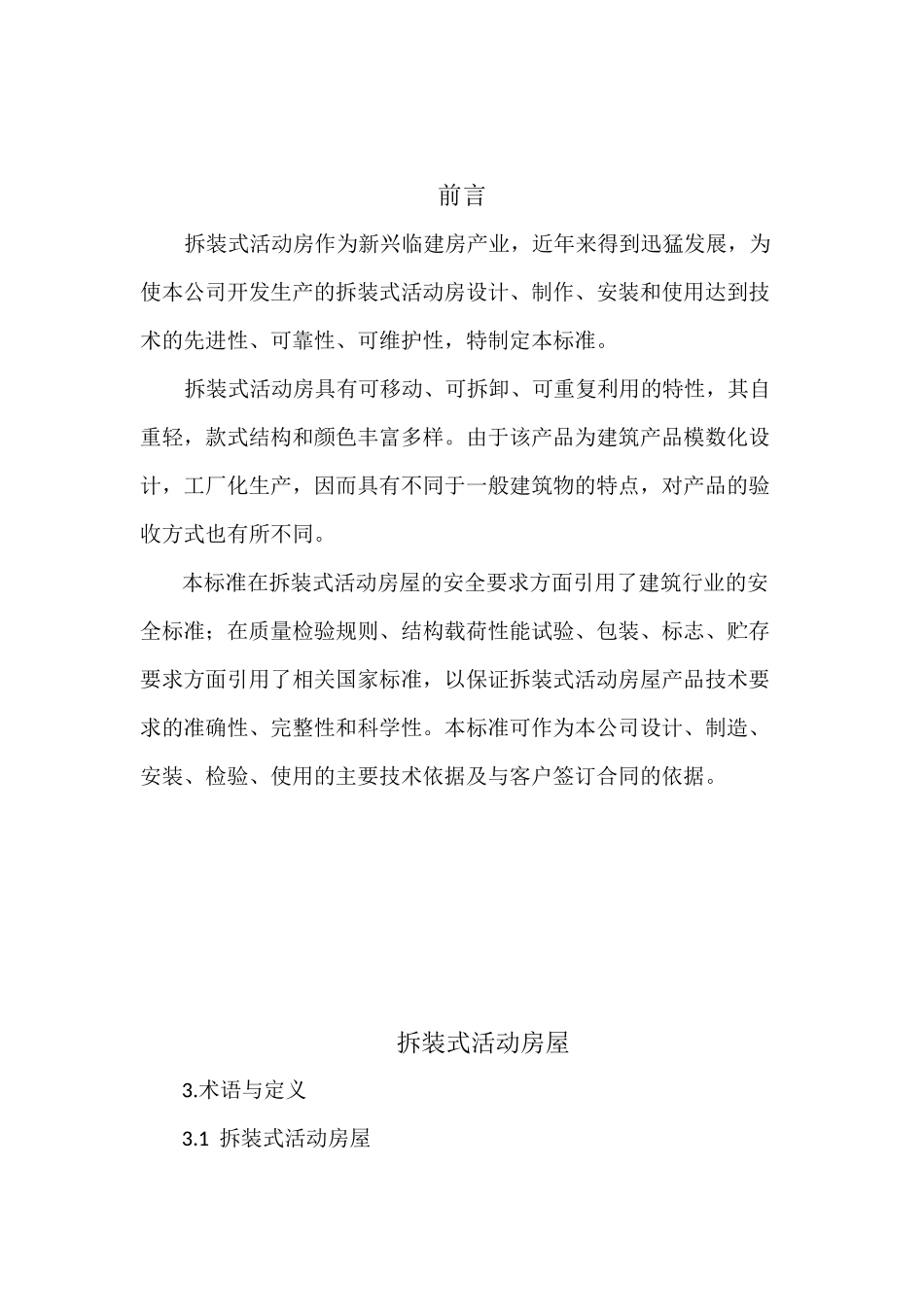

拆装式活动房屋（拆装式活动房设计标准）中致集成房屋有限公司2012/11/12前言拆装式活动房作为新兴临建房产业，近年来得到迅猛发展，为使本公司开发生产的拆装式活动房设计、制作、安装和使用达到技术的先进性、可靠性、可维护性，特制定本标准。拆装式活动房具有可移动、可拆卸、可重复利用的特性，其自重轻，款式结构和颜色丰富多样。由于该产品为建筑产品模数化设计，工厂化生产，因而具有不同于一般建筑物的特点，对产品的验收方式也有所不同。本标准在拆装式活动房屋的安全要求方面引用了建筑行业的安全标准；在质量检验规则、结构载荷性能试验、包装、标志、贮存要求方面引用了相关国家标准，以保证拆装式活动房屋产品技术要求的准确性、完整性和科学性。本标准可作为本公司设计、制造、安装、检验、使用的主要技术依据及与客户签订合同的依据。拆装式活动房屋3.术语与定义3.1拆装式活动房屋又称装配式活动房屋、活动板房，指采用模数化设计、工厂化制作的标准构件现场组装而成、非永久性的轻型钢结构房屋产品。其主体钢结构采用冷弯薄壁型钢，外部维护结构采用彩钢夹芯板或其它新型轻质板材。具有可拆卸、可多次重复使用及其自重轻、色彩丰富、组合方式灵活多样等特点。在本标准中，拆装式活动房简称为活动房屋。3.2板材活动房屋围护板材构件的总称，包括屋面瓦、外墙板和内墙板。3.3屋面板构成活动房屋屋顶的板件。3.4外墙板构成活动房屋外墙壁的板件。3.5内墙板构成活动房屋内部隔断墙的板件。3.6楼面板活动房屋直接承受楼面载荷的板件。3.7钢构件活动房屋的起承力和连接作用的钢结构件。3.8屋架将活动房屋屋面载荷传递到柱上的钢构件。3.9楼面梁将活动房屋楼面载荷传递到柱上的钢构件。3.10地梁放在地基之上，以螺栓与立柱连接，用于增强活动房屋整体受力性能的钢构件。3.11立柱中柱、角柱、山墙柱的总称，指活动房屋用于插接外墙板并承受墙面风载荷以及将屋面载荷、楼面载荷等传递到基础的竖向钢构件。3.12中柱活动房屋前后外墙板中部的立柱。3.13角柱活动房屋纵向外墙与横向外墙相交处的立柱。3.14山墙柱活动房屋山墙中部的立柱。3.15檩条将活动房屋屋面载荷传递到屋架上的钢构件。3.16调节拉杆用于保证房屋结构的整体稳定、传递水平力而设的活动房屋专用的柱间支撑件。3.17走道托架将二（三）层活动房屋楼外外走廊载荷传递到上的钢构件。3.18楼梯由踏步板、楼梯侧梁组合而成，连通活动房屋上下楼层的斜向钢构件。3.19楼梯扶手活动房屋楼梯侧面用于保障行人安全的钢构件。3.20栏杆活动房屋外走廊侧面用于保障行人安全的钢构件。3.21走道板置于走道托架上，用于活动房屋外走廊行人行走的钢构件。3.22雨篷活动房屋外门上方及外走廊上方用于防雨的构件。3.23水平支撑活动房屋的屋架间及楼面梁间的支撑钢构件。3.24圈梁活动房屋立柱上的纵、横向以螺栓与立柱连接的连系梁，用于增强房屋整体稳定的钢构件。4技术要求4.1活动房屋基本规格及型号标记4.1.1活动房屋的平面和立面采用模数化尺寸，宽度方向和长度方向以K为模数（K值推荐1800~2000mm范围的数值），高度方向以P为模数（P值推荐890~1150mm范围的板材标准宽度尺寸）。宽度：2K.2.5K.3K.3.5K.4K.4.5K.5K长度：4K.5k.6k.7k………….nK(n不宜大于32K)高度：3P（一层）.6P（二层）.9P（三层）4.1.2坡屋顶型标记：ZZSP………….3KX4KX3P宽度X长度X高度规格坡屋顶型活动房屋公司代号4.1.3平屋顶型标记：ZZDP………….3KX4KX3P宽度X长度X高度规格坡屋顶型活动房屋公司代号4.2活动房屋基本结构和分类4.2.1活动房屋采用标准化、模数化、系列化得基本结构，可多次现场快捷安装、拆卸、重复使用。4.2.2活动房屋轻钢结构体系4.2.2.1活动房屋轻钢结构采用螺栓连接。4.2.2.2柱：为工字形柱，一般采用两根C型钢拼接焊制而成。4.2.2.3屋架：为三角形屋架，一般采用C型钢制成。4.2.2.4楼面梁：为平行弦式桁架，一般采用C型钢制成。4.2.2.5圈梁、地梁：一般采用C型钢制成。4.2.2.6调节拉杆：由圆钢和花兰螺栓制成。4.2.3活动房屋建筑围护体系4.2.3.1外墙板：为企口式彩钢夹心板横向布置，自上而下插入的C型槽内，与立柱镶接组合。4.2.3.2...
