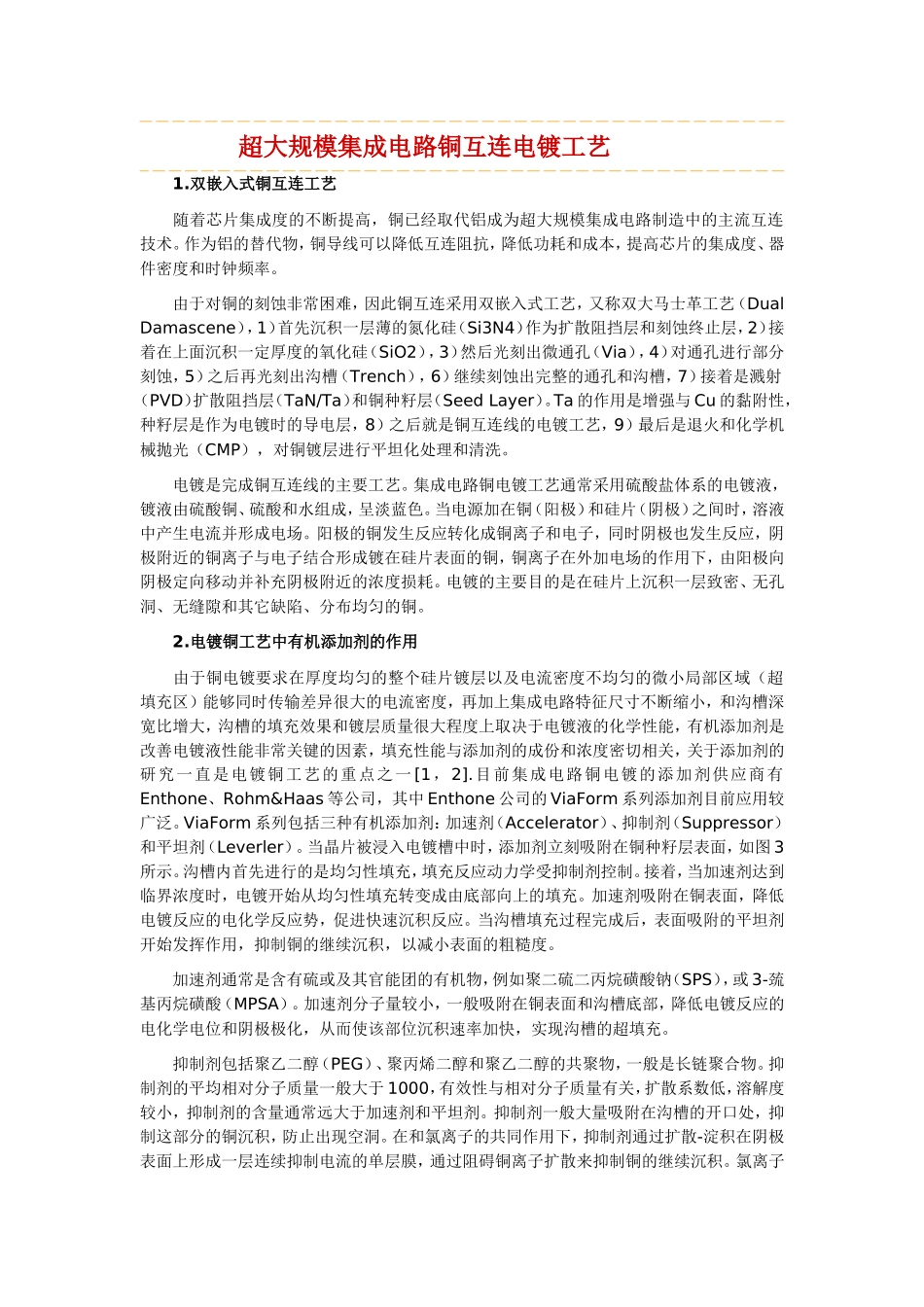

超大规模集成电路铜互连电镀工艺1.双嵌入式铜互连工艺随着芯片集成度的不断提高，铜已经取代铝成为超大规模集成电路制造中的主流互连技术。作为铝的替代物，铜导线可以降低互连阻抗，降低功耗和成本，提高芯片的集成度、器件密度和时钟频率。由于对铜的刻蚀非常困难，因此铜互连采用双嵌入式工艺，又称双大马士革工艺（DualDamascene），1）首先沉积一层薄的氮化硅（Si3N4）作为扩散阻挡层和刻蚀终止层，2）接着在上面沉积一定厚度的氧化硅（SiO2），3）然后光刻出微通孔（Via），4）对通孔进行部分刻蚀，5）之后再光刻出沟槽（Trench），6）继续刻蚀出完整的通孔和沟槽，7）接着是溅射（PVD）扩散阻挡层（TaN/Ta）和铜种籽层（SeedLayer）。Ta的作用是增强与Cu的黏附性，种籽层是作为电镀时的导电层，8）之后就是铜互连线的电镀工艺，9）最后是退火和化学机械抛光（CMP），对铜镀层进行平坦化处理和清洗。电镀是完成铜互连线的主要工艺。集成电路铜电镀工艺通常采用硫酸盐体系的电镀液，镀液由硫酸铜、硫酸和水组成，呈淡蓝色。当电源加在铜（阳极）和硅片（阴极）之间时，溶液中产生电流并形成电场。阳极的铜发生反应转化成铜离子和电子，同时阴极也发生反应，阴极附近的铜离子与电子结合形成镀在硅片表面的铜，铜离子在外加电场的作用下，由阳极向阴极定向移动并补充阴极附近的浓度损耗。电镀的主要目的是在硅片上沉积一层致密、无孔洞、无缝隙和其它缺陷、分布均匀的铜。2.电镀铜工艺中有机添加剂的作用由于铜电镀要求在厚度均匀的整个硅片镀层以及电流密度不均匀的微小局部区域（超填充区）能够同时传输差异很大的电流密度，再加上集成电路特征尺寸不断缩小，和沟槽深宽比增大，沟槽的填充效果和镀层质量很大程度上取决于电镀液的化学性能，有机添加剂是改善电镀液性能非常关键的因素，填充性能与添加剂的成份和浓度密切相关，关于添加剂的研究一直是电镀铜工艺的重点之一[1，2].目前集成电路铜电镀的添加剂供应商有Enthone、Rohm&Haas等公司，其中Enthone公司的ViaForm系列添加剂目前应用较广泛。ViaForm系列包括三种有机添加剂：加速剂（Accelerator）、抑制剂（Suppressor）和平坦剂（Leverler）。当晶片被浸入电镀槽中时，添加剂立刻吸附在铜种籽层表面，如图3所示。沟槽内首先进行的是均匀性填充，填充反应动力学受抑制剂控制。接着，当加速剂达到临界浓度时，电镀开始从均匀性填充转变成由底部向上的填充。加速剂吸附在铜表面，降低电镀反应的电化学反应势，促进快速沉积反应。当沟槽填充过程完成后，表面吸附的平坦剂开始发挥作用，抑制铜的继续沉积，以减小表面的粗糙度。加速剂通常是含有硫或及其官能团的有机物，例如聚二硫二丙烷磺酸钠（SPS），或3-巯基丙烷磺酸（MPSA）。加速剂分子量较小，一般吸附在铜表面和沟槽底部，降低电镀反应的电化学电位和阴极极化，从而使该部位沉积速率加快，实现沟槽的超填充。抑制剂包括聚乙二醇（PEG）、聚丙烯二醇和聚乙二醇的共聚物，一般是长链聚合物。抑制剂的平均相对分子质量一般大于1000，有效性与相对分子质量有关，扩散系数低，溶解度较小，抑制剂的含量通常远大于加速剂和平坦剂。抑制剂一般大量吸附在沟槽的开口处，抑制这部分的铜沉积，防止出现空洞。在和氯离子的共同作用下，抑制剂通过扩散-淀积在阴极表面上形成一层连续抑制电流的单层膜，通过阻碍铜离子扩散来抑制铜的继续沉积。氯离子的存在，可以增强铜表面抑制剂的吸附作用，这样抑制剂在界面处的浓度就不依赖于它们的质量传输速率和向表面扩散的速率。氯离子在电镀液中的含量虽然只有几十ppm，但对铜的超填充过程非常重要。如果氯浓度过低，会使抑制剂的作用减弱；若氯浓度过高，则会与加速剂在吸附上过度竞争。平坦剂中一般含有氮原子，通常是含氮的高分子聚合物，粘度较大，因此会依赖质量运输，这样在深而窄的孔内与加速剂、抑制剂的吸附竞争中没有优势，但在平坦和突出的表面，质量传输更有效。沟槽填充完成后，加速剂并不停止工作，继续促进铜的沉积，但吸附了平坦剂的地方电流会受到明显抑制，可以抑制铜过度的沉积。平坦剂通过在较密的细线条上方抑制...
