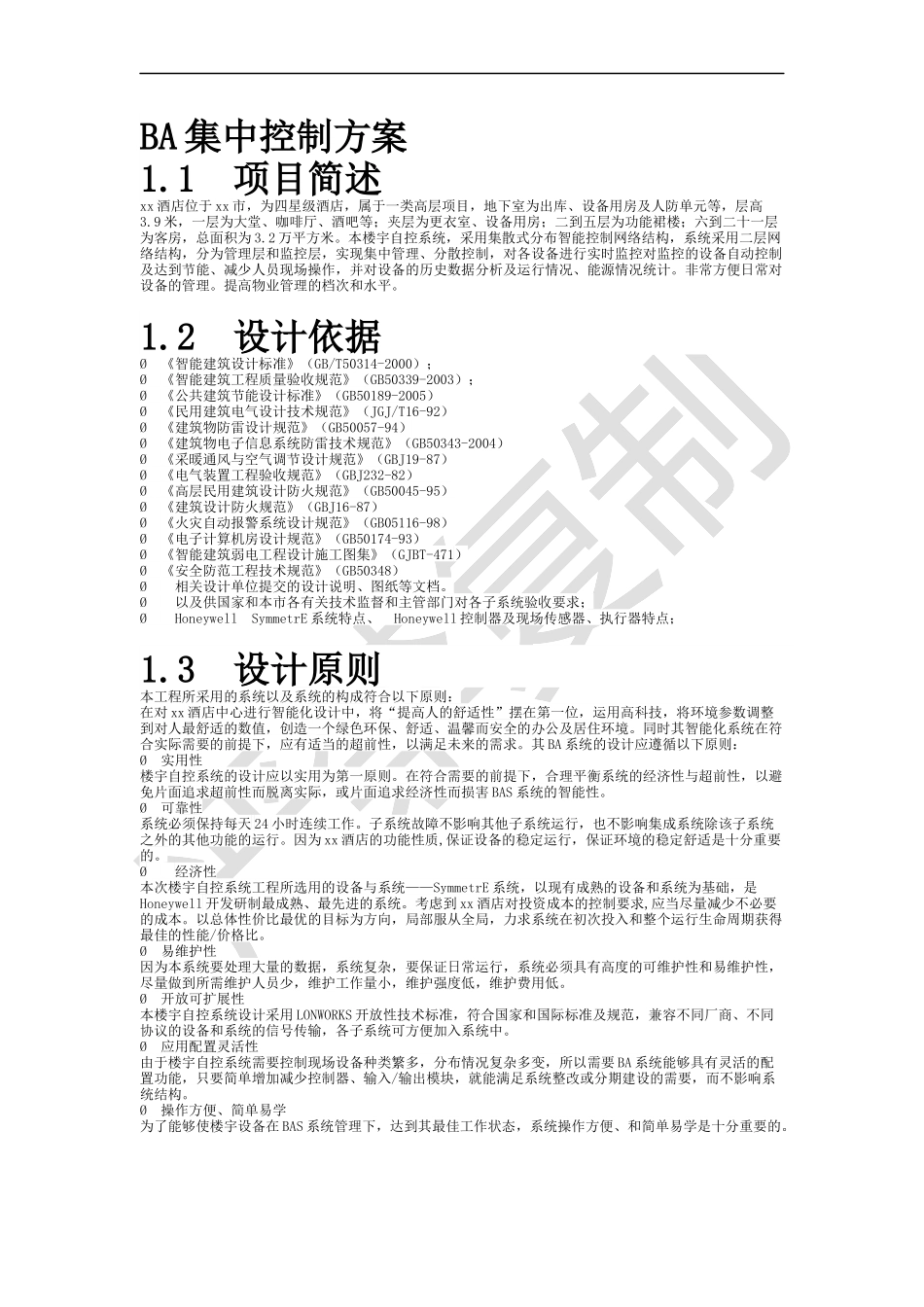

BA集中控制方案1.1项目简述xx酒店位于xx市，为四星级酒店，属于一类高层项目，地下室为出库、设备用房及人防单元等，层高3.9米，一层为大堂、咖啡厅、酒吧等；夹层为更衣室、设备用房；二到五层为功能裙楼；六到二十一层为客房，总面积为3.2万平方米。本楼宇自控系统，采用集散式分布智能控制网络结构，系统采用二层网络结构，分为管理层和监控层，实现集中管理、分散控制，对各设备进行实时监控对监控的设备自动控制及达到节能、减少人员现场操作，并对设备的历史数据分析及运行情况、能源情况统计。非常方便日常对设备的管理。提高物业管理的档次和水平。1.2设计依据Ø《智能建筑设计标准》（GB/T50314-2000）；Ø《智能建筑工程质量验收规范》（GB50339-2003）；Ø《公共建筑节能设计标准》（GB50189-2005）Ø《民用建筑电气设计技术规范》（JGJ/T16-92）Ø《建筑物防雷设计规范》（GB50057-94）Ø《建筑物电子信息系统防雷技术规范》（GB50343-2004）Ø《采暖通风与空气调节设计规范》（GBJ19-87）Ø《电气装置工程验收规范》（GBJ232-82）Ø《高层民用建筑设计防火规范》（GB50045-95）Ø《建筑设计防火规范》（GBJ16-87）Ø《火灾自动报警系统设计规范》（GB05116-98）Ø《电子计算机房设计规范》（GB50174-93）Ø《智能建筑弱电工程设计施工图集》（GJBT-471）Ø《安全防范工程技术规范》（GB50348）Ø相关设计单位提交的设计说明、图纸等文档。Ø以及供国家和本市各有关技术监督和主管部门对各子系统验收要求；ØHoneywellSymmetrE系统特点、Honeywell控制器及现场传感器、执行器特点；1.3设计原则本工程所采用的系统以及系统的构成符合以下原则：在对xx酒店中心进行智能化设计中，将“提高人的舒适性”摆在第一位，运用高科技，将环境参数调整到对人最舒适的数值，创造一个绿色环保、舒适、温馨而安全的办公及居住环境。同时其智能化系统在符合实际需要的前提下，应有适当的超前性，以满足未来的需求。其BA系统的设计应遵循以下原则：Ø实用性楼宇自控系统的设计应以实用为第一原则。在符合需要的前提下，合理平衡系统的经济性与超前性，以避免片面追求超前性而脱离实际，或片面追求经济性而损害BAS系统的智能性。Ø可靠性系统必须保持每天24小时连续工作。子系统故障不影响其他子系统运行，也不影响集成系统除该子系统之外的其他功能的运行。因为xx酒店的功能性质,保证设备的稳定运行，保证环境的稳定舒适是十分重要的。Ø经济性本次楼宇自控系统工程所选用的设备与系统——SymmetrE系统，以现有成熟的设备和系统为基础，是Honeywell开发研制最成熟、最先进的系统。考虑到xx酒店对投资成本的控制要求,应当尽量减少不必要的成本。以总体性价比最优的目标为方向，局部服从全局，力求系统在初次投入和整个运行生命周期获得最佳的性能/价格比。Ø易维护性因为本系统要处理大量的数据，系统复杂，要保证日常运行，系统必须具有高度的可维护性和易维护性，尽量做到所需维护人员少，维护工作量小，维护强度低，维护费用低。Ø开放可扩展性本楼宇自控系统设计采用LONWORKS开放性技术标准，符合国家和国际标准及规范，兼容不同厂商、不同协议的设备和系统的信号传输，各子系统可方便加入系统中。Ø应用配置灵活性由于楼宇自控系统需要控制现场设备种类繁多，分布情况复杂多变，所以需要BA系统能够具有灵活的配置功能，只要简单增加减少控制器、输入/输出模块，就能满足系统整改或分期建设的需要，而不影响系统结构。Ø操作方便、简单易学为了能够使楼宇设备在BAS系统管理下，达到其最佳工作状态，系统操作方便、和简单易学是十分重要的。1.4设计要点本系统实现对整个建筑的机电设备的状态监测和远程控制。设计要点如下：Ø管理层为以太网，支持TCP/IP协议，符合远程通信管理以及符合计算机发展技术趋势的要求。现场控制层采用通讯速率为78.8kbps的Lonworks标准开放的总线技术，可扩展以适应未来网络的扩充和方便系统的维护，并且减少初投资，根据需要以后可方便地扩展。Ø系统软件应标准全面实现系统集成目标，并按模块化的方法设计，便于系统规模及应用功能的扩展。ØDDC均获得Lo...
