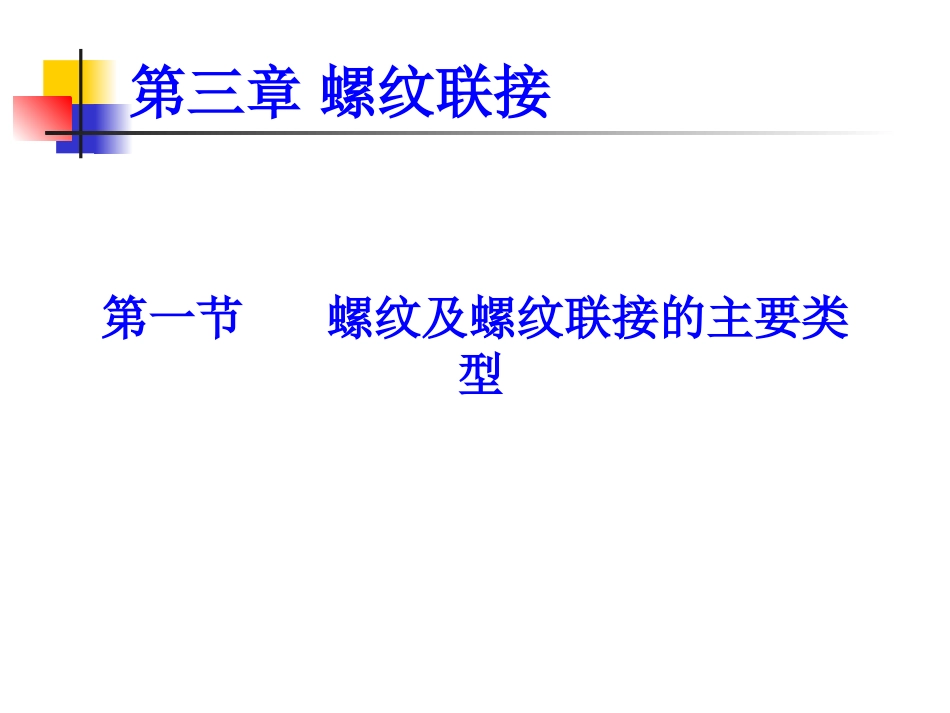

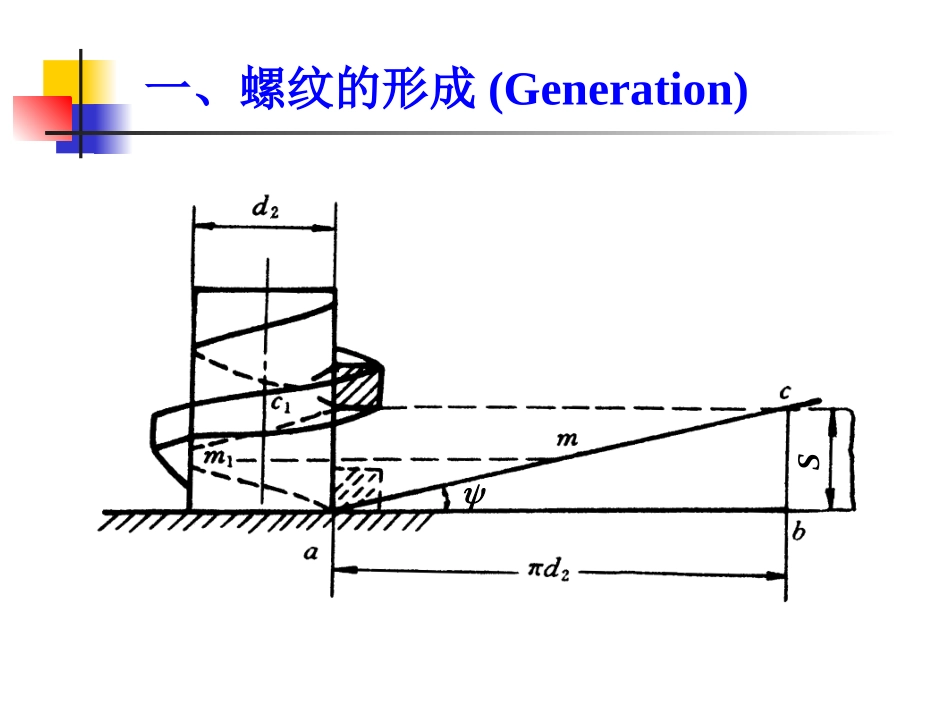

机械设计第三章螺纹联接ThreadedFasteners第三章螺纹联接第一节螺纹及螺纹联接的主要类型一、螺纹的形成(Generation)S二、分类(Forms)1)按螺纹母体形状分:圆柱形(Column)螺纹、圆锥形(Taper)螺纹。2)按螺纹牙型分:三角形(VThread)、矩形(Square)、梯形(Acme)、锯齿形(Buttress)螺纹。3)按螺纹旋向分:右(Right)旋和左(Left)旋4)按螺旋线的数目,可分为单线(single)、双线(Double)、三线等。5)根据螺纹在圆柱表面上的位置,分为:外(External)螺纹:在圆柱外表面上形成;内(Internal)螺纹:在内壁上形成。内外螺纹两者旋合组成的运动副称为螺纹副。按螺纹牙型分类SquareAcmeButtressVThreadPipeThread按螺旋线的数目分类S=PS=2PS=3P三、圆柱螺纹的主要参数1)直径(Diameter)大径(Majordia.)d小径(Minordia.)d1中径(Pitchdia.)d22)螺距(Pitch)P3)导程(Lead)S4)升角(Leadangle)5)牙型角(Threadangle)6)牙型斜角7)螺纹工作高度(Workingdepth)h升角(Leadangle)22arctanarctandnPdSS四、螺旋副的受力分析、效率与自锁1)矩形螺纹的受力分析①拧紧螺母时的受力分析②旋松螺母时的受力分析2)非矩形螺旋副的受力分析1)受力分析(Forceanalysis)在矩形螺旋副中,若螺母上作用有轴向载荷Q(包括外载荷与自重)时,螺母在螺旋副上的运动情况可看作推动一重物(滑块)Q沿螺旋运动。①拧紧螺母时的受力分析S)tan(QF2)tan(2221dQdFT当螺母旋转一周时,输入功率(驱动功)为:112TW升举重物所作的有效功(输出功)为:SQW2螺旋副的效率(Efficiency))tan(tan2)tan(2tan222112dQdQTSQWW由上式可知:当摩擦角一定时,效率只是升角的函数。螺旋副的效率图EfficiencyLeadAnglef=0.15f=0.10f=0.05)tan(tan②旋松螺母时的受力分析)tan(QF螺旋副的自锁(Self-locking)当=当,F=0——即去掉支持力F,滑块仍能保持平衡。当<时,F<0——即要使滑块沿斜面等速下滑,必须加一反方向的水平推力F。否则,无论Q有多大,滑块也不会自行下滑。这种现象称为螺旋副的自锁。螺旋副的自锁条件为:≤)tan(QF2)非矩形螺旋副的受力分析由于非矩形螺纹的牙型斜角不等于零,所以在同样的轴向载荷Q作用下:cosQNvffQfQfQfNFcoscoscosffv当当当当力的关系:)tan(vQF驱动力矩:2)tan(21dQTv效率:)tan(tanv自锁条件:v结论所以三角形螺纹用于联接,其它螺纹用于传动。vvf所以单线螺纹用于联接,多线螺纹用于传动。五、常用螺纹CoarseThreadFineThread1)普通螺纹是一种三角形螺纹,=60°,有粗牙、细牙之分2)管螺纹,=55°3)矩形螺纹,=0°4)梯形螺纹,=30°5)锯齿形螺纹六、螺纹联接的主要类型(Types)螺栓联接(Boltandnut)螺钉联接(Screw)双头螺柱联接(Studandnut)紧定螺钉联接(Setscrew)1)螺栓联接(Boltandnut)特点和应用:无须在被联接件上切制螺纹,使用不受被联接件材料的限制。构造简单,装拆方便,应用最广。用于可制通孔的场合。分为受拉螺栓联接和受剪螺栓联接。2)双头螺柱联接(Studandnut)特点和应用:座端旋入并紧定在被联接件之一的螺纹孔中,用于受结构限制而不能用螺栓或希望联接结构较紧凑的场合。3)螺钉联接(Screw)特点和应用:不用螺母,而且能有光整的外露表面,应用于与双头螺柱联接相似,但不宜用于时常装拆的联接,以免损坏被联接件的螺纹孔。4)紧定螺钉联接(Setscrew)HexSocketHeadlessSetscrew特点和应用:旋入被联接件之一的螺纹孔中,其末端顶住另一被联接件的表面或顶入相应的坑中,以固定两个零件的相互位置,并可传递不大的力或转矩。Typesofheads(1)Typesofheads(2)第三章螺纹联接第二节螺纹联接的拧紧与防松一、螺纹联接的拧紧(Bolttightening)各种机械中实际使用的螺纹联接,绝大多数在装配时就已预先拧紧,使螺纹联接受到较大的预紧力的作用。其目的是使螺纹联接可靠...
