测量方案(人防出口、2#汽车坡道、3号和4号风井)VIP免费

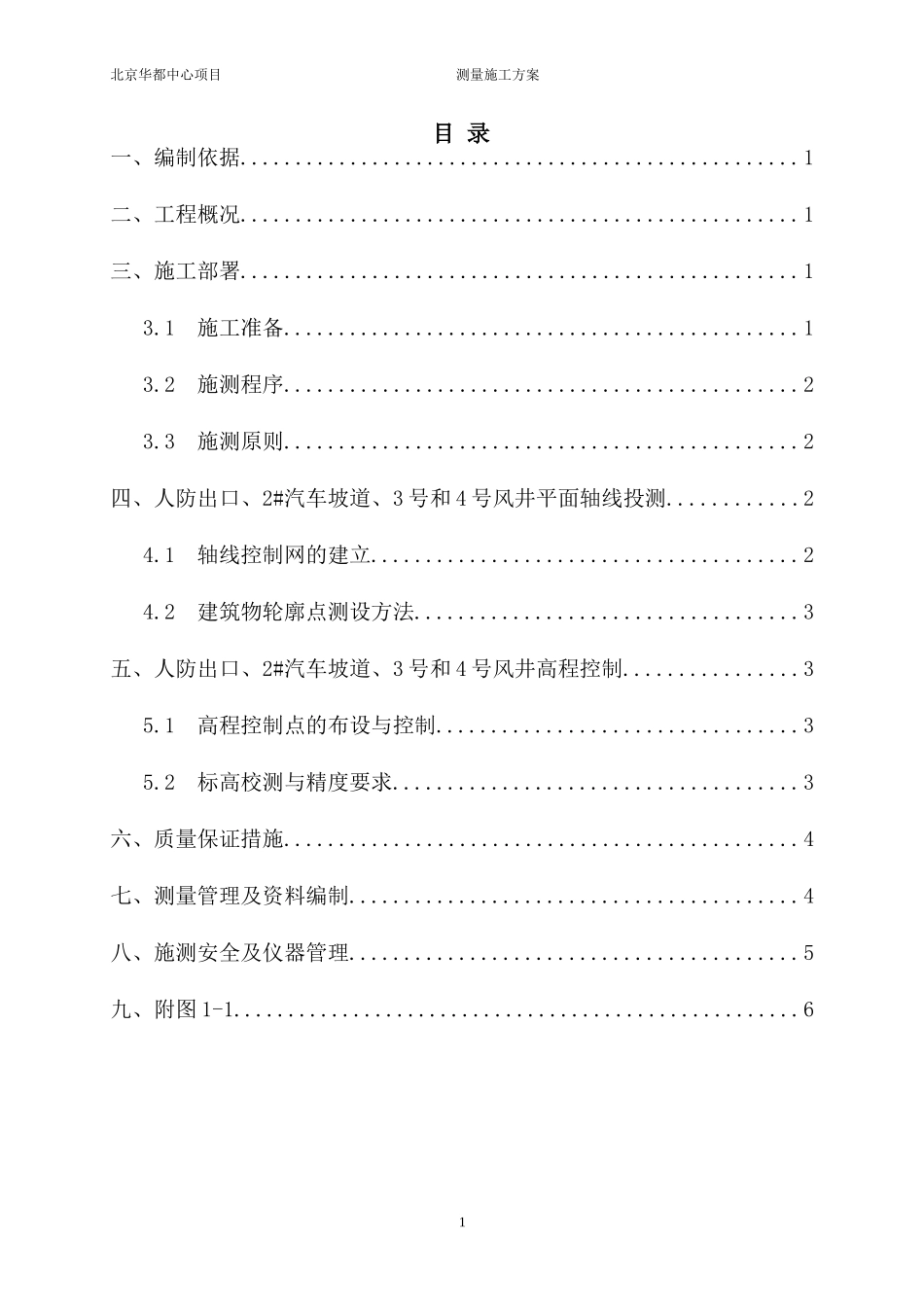

1北京华都中心项目测量施工方案目录一、编制依据...................................................1二、工程概况...................................................1三、施工部署...................................................13.1施工准备...............................................13.2施测程序...............................................23.3施测原则...............................................2四、人防出口、2#汽车坡道、3号和4号风井平面轴线投测............24.1轴线控制网的建立.......................................24.2建筑物轮廓点测设方法...................................3五、人防出口、2#汽车坡道、3号和4号风井高程控制................35.1高程控制点的布设与控制.................................35.2标高校测与精度要求.....................................3六、质量保证措施...............................................4七、测量管理及资料编制.........................................4八、施测安全及仪器管理.........................................5九、附图1-1....................................................61北京华都中心项目测量施工方案一、编制依据1.设计要求和图纸2.《工程测量规范》GB50026-20073.《建筑施工测量技术规程》DB11/T446-20074.《北京市工程测量技术规程》DB11/T339-20065.《建筑工程资料管理规程》DB11/T695-2009二、工程概况工程名称：华都中心项目（人防出口、2#汽车坡道、3号和4号风井工程）工程地址：北京市新源南路8号建设单位：北京华都饭店有限责任公司监理单位：北京双圆工程咨询监理有限公司设计单位：中国建筑设计研究院勘察单位：北京京岩工程有限公司总承包单位：中国建筑第八工程局有限公司建筑规模：本工程总用地面积27312.12平方米，总建筑面积约23万平米。建筑用途：本工程由三幢塔楼、一幢多层美术馆、4层地下室组成，其中两幢办公塔楼结构高度约96.3米和46.1米，西塔地上23层，为框架核心筒体系，东塔地上16层，为框架核心筒体系，酒店及公寓楼结构高度为98.5米，地上25层，为框架核心筒体系。本项目主要功能为精品酒店、办公、美术馆和停车场等。地上建筑面积约47000平方米，地下室埋深约22米。三、施工部署3.1施工准备1、技术准备全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层±0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、结构标高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。收集有关资料，包括施工总平面图、施工现场平面布置图，建设综合勘察研究设计院提供的工程测量成果报告书等。及时和业主进行现场控制桩的交接并复核。2、测量仪器准备测量中所用的仪器和钢尺等器具，根据有关规定，送具有北京市仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。测量仪器一览表仪器名称数量用途备注2北京华都中心项目测量施工方案GTS－752(7501)全站仪1套测设平面控制网、变形监测已检J2经纬仪1台细部轴线测量已检DSZ2水准仪1台标高传递、沉降观测已检50m钢尺1把轴线量测已检对讲机4台通信联络3、测量组织准备施工测量工作由具有丰富实践经验的1名专业测量工程师负责，包括2名测量工程师组成项目部测量组。3.2施测程序准备工作→测量作业→自检→合格→互检→合格→报验→合格→进入下道工序3.3施测原则1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3定位工作执行自检、互检合格后再报检的工作制度。4测量方法要简捷，仪器使用要熟练，在满足...
