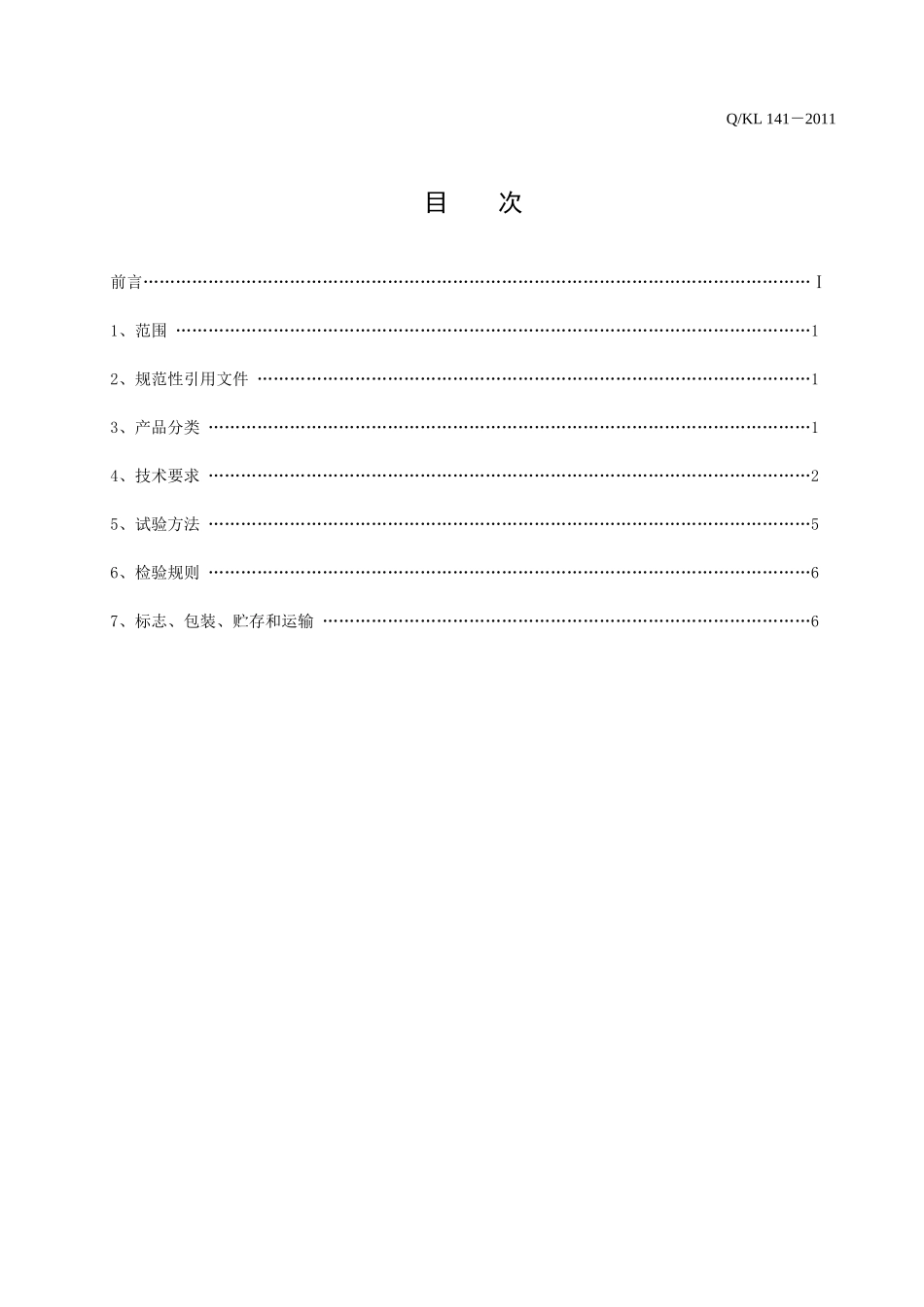

66D98开滦(集团)有限责任公司企业标准Q/KL141－2011QBZ-80/1140（660）矿用隔爆型真空电磁起动器2011-10-10发布2011-10-30实施开滦(集团)有限责任公司发布Q/KLQ/KL141－2011目次前言……………………………………………………………………………………………………………Ⅰ1、范围………………………………………………………………………………………………………12、规范性引用文件…………………………………………………………………………………………13、产品分类…………………………………………………………………………………………………14、技术要求…………………………………………………………………………………………………25、试验方法…………………………………………………………………………………………………56、检验规则…………………………………………………………………………………………………67、标志、包装、贮存和运输………………………………………………………………………………6Q/KL141－2011前言本标准按照GB/T1.1－2009给出的规则起草。本标准由开滦（集团）有限责任公司标准化办公室提出。本标准由唐山开滦合力电器有限公司负责起草。本标准起草人：赵国海，李立君。IQ/KL141－2011QBZ-80/1140（660）矿用隔爆型真空电磁起动器1范围本标准规定了QBZ-80/1140（660）矿用隔爆型真空电磁起动器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于QBZ-80/1140（660）矿用隔爆型真空电磁起动器（以下简称起动器）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.4—2008电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)GB3836.1—2010爆炸性环境第1部分:设备通用要求GB3836.2—2010爆炸性环境第2部分:由隔爆外壳"d”保护的设备GB3836.3—2010爆炸性环境第3部分:由增安型“e”保护的设备？GB14048.1—2006低压开关设备和控制设备第1部分：总则GB14048.4—2010低压开关设备和控制设备第4-1部分:接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)GB/T5590—2008矿用防爆低压电磁起动器JB/T4002—1992矿用隔爆型低压电器接线端子JB/T4262—1992防爆电器用橡套电缆引入装置MT111—2011矿用防爆型低压交流真空电磁起动器3产品分类3.1型式矿用隔爆型真空式，标志为ExdI。3.2分类a）可逆式；b）不可逆式。3.3型号QBZ-80/1140（660）□N（可逆）、不可逆额定电压（V）额定电流（A）真空隔爆型起动器3.4外形尺寸和重量1Q/KL141－20113.4.1外形尺寸：长×宽×高=540mm×540mm×670mm（可逆起动器）；长×宽×高=660mm×390mm×700mm（不可逆起动器）。3.4.2重量：150kg。3.5基本参数：起动器的基本参数应符合表1规定。表1基本参数型号额定电压（V）额定电流（V）频率（Hz）ηcosφ＝0.75时所控制电动机最大功率（kW）QBZ-80/11401140805090QBZ-80/1140NQBZ-80/660660805050QBZ-80/660N3.6额定工作制3.6.1八小时工作制。3.6.2反复短时工作制。3.6.3断续周期工作制：a）通电持续率为40﹪；b）级别为120级：每小时操作120次以下。4技术要求4.1起动器应符合本标准的要求，并按规定的程序审批的图样和技术文件制造。4.2起动器的防爆外壳必须符合GB3836.1～GB3836.3的有关规定，并取得国家指定的检验单位核发的“防爆合格证”。4.3起动器的组成元件外购件、外协件的各项技术指标，除应满足本标准要求外，尚需符合各自标准的要求。4.4起动器应在下列情况下可靠工作：a）海拔高度不超过2000m；b）运行环境温度为-50C～+400C；c）周围空气相对湿度不大于95%（+250C）；d）含有瓦斯爆炸性气体混合物和煤尘的矿井中；e）与垂直面的安装倾斜度不超过15°；f）无显著摇动和冲击振动的地方；g）无破坏绝缘的气体或蒸汽的环境中；h）无滴水的地方；i）污染等级：3级；j）安装类别：Ⅲ类；k）防护等级：IP54。4.5介电强度和绝缘电阻起动器的相间或相与地之间...
