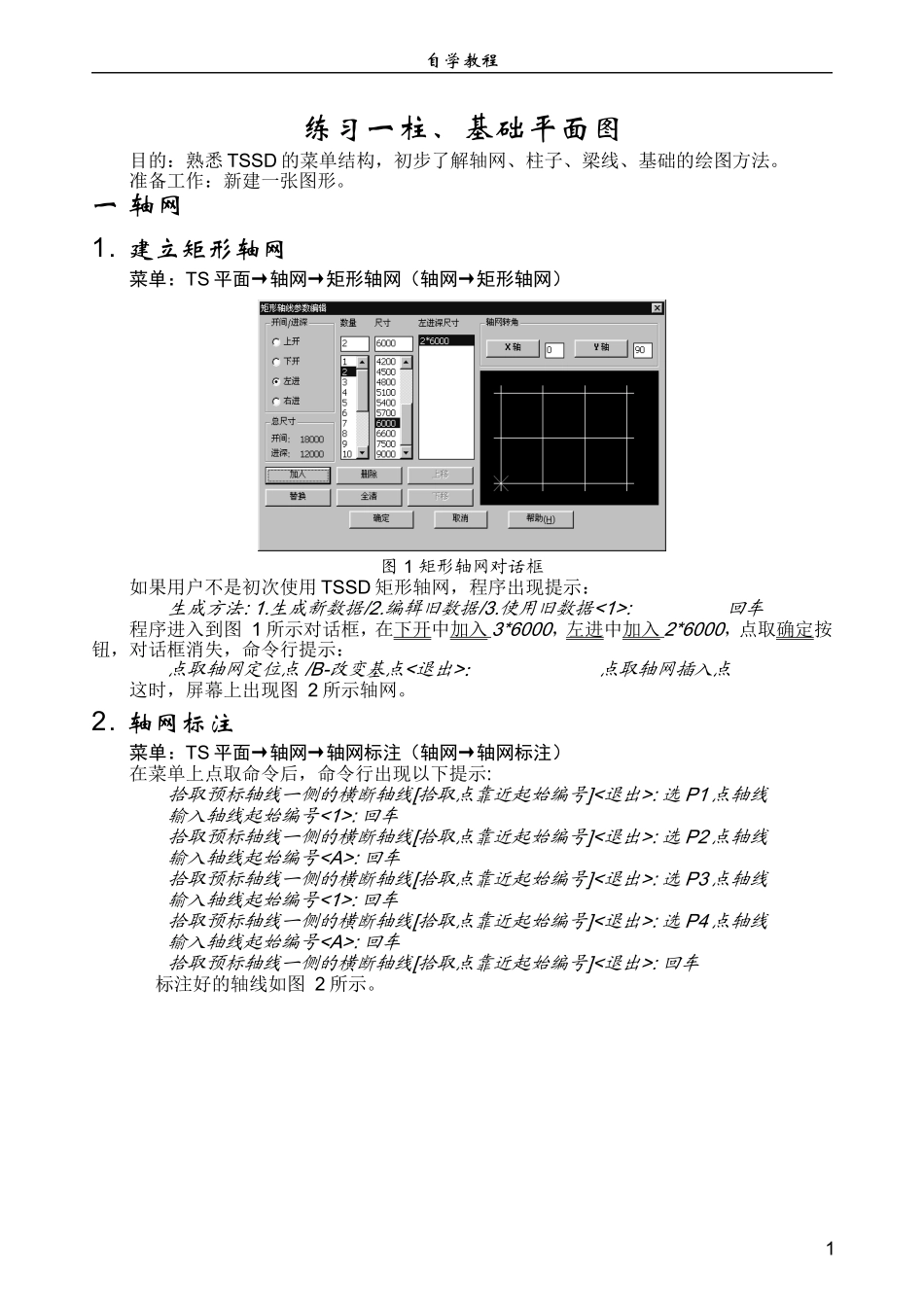

tsz探索者自学教程(最全的)_第1页
1/27

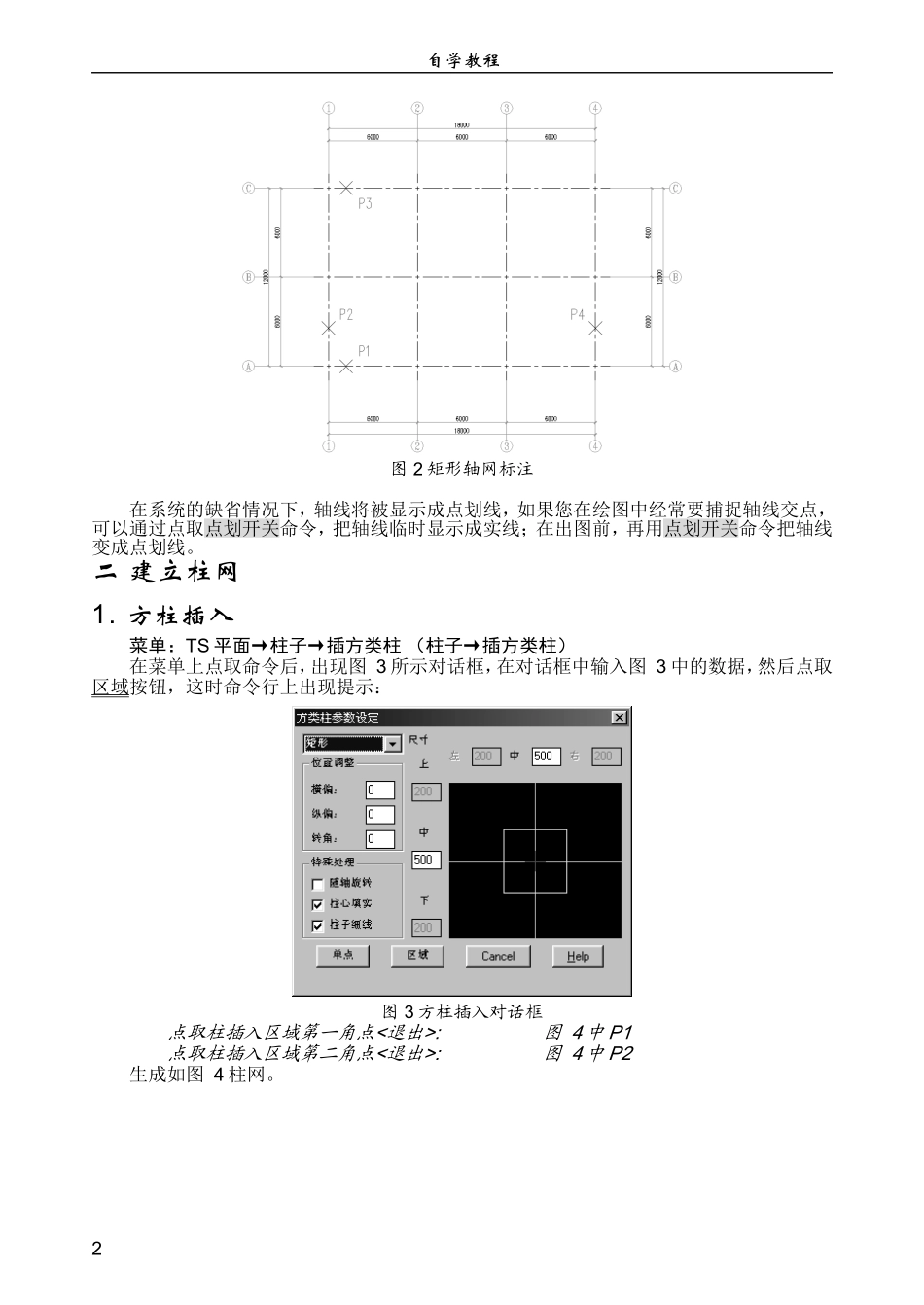

tsz探索者自学教程(最全的)_第2页
2/27

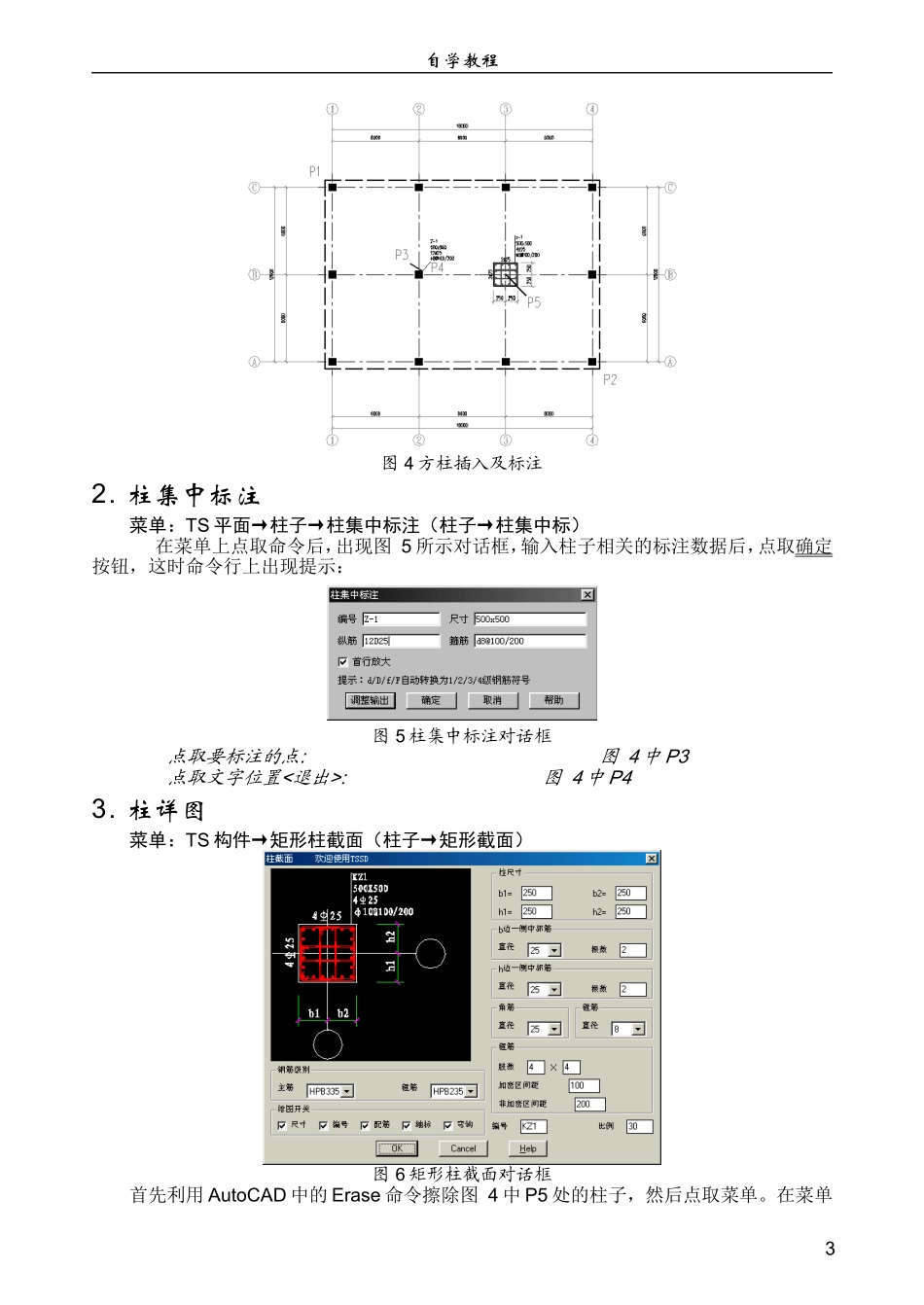

tsz探索者自学教程(最全的)_第3页
3/27
自学教程练习一柱、基础平面图目的:熟悉TSSD的菜单结构,初步了解轴网、柱子、梁线、基础的绘图方法。准备工作:新建一张图形。一轴网1.建立矩形轴网菜单:TS平面→轴网→矩形轴网(轴网→矩形轴网)图1矩形轴网对话框如果用户不是初次使用TSSD矩形轴网,程序出现提示:生成方法:1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框,在下开中加入3*6000,左进中加入2*6000,点取确定按钮,对话框消失,命令行提示:点取轴网定位点/B-改变基点<退出>:点取轴网插入点这时,屏幕上出现图2所示轴网。2.轴网标注菜单:TS平面→轴网→轴网标注(轴网→轴网标注)在菜单上点取命令后,命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P1点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P2点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P3点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P4点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:回车标注好的轴线如图2所示。1自学教程图2矩形轴网标注在系统的缺省情况下,轴线将被显示成点划线,如果您在绘图中经常要捕捉轴线交点,可以通过点取点划开关命令,把轴线临时显示成实线;在出图前,再用点划开关命令把轴线变成点划线。二建立柱网1.方柱插入菜单:TS平面→柱子→插方类柱(柱子→插方类柱)在菜单上点取命令后,出现图3所示对话框,在对话框中输入图3中的数据,然后点取区域按钮,这时命令行上出现提示:图3方柱插入对话框点取柱插入区域第一角点<退出>:图4中P1点取柱插入区域第二角点<退出>:图4中P2生成如图4柱网。2自学教程图4方柱插入及标注2.柱集中标注菜单:TS平面→柱子→柱集中标注(柱子→柱集中标)在菜单上点取命令后,出现图5所示对话框,输入柱子相关的标注数据后,点取确定按钮,这时命令行上出现提示:图5柱集中标注对话框点取要标注的点:图4中P3点取文字位置<退出>:图4中P43.柱详图菜单:TS构件→矩形柱截面(柱子→矩形截面)图6矩形柱截面对话框首先利用AutoCAD中的Erase命令擦除图4中P5处的柱子,然后点取菜单。在菜单3自学教程上点取命令后,出现图6所示对话框:填写好相应的数据,并关闭编号和轴标选项后,点取OK按钮,命令行出现以下提示:请选择图形插入点:图4中P5至此,我们已经初步了解了TSSD软件中轴网和柱子的功能,下面我们来进一步了解TSSD中的梁线绘制功能。三布置地梁1.轴线布梁菜单:TS平面→梁→轴线布梁(梁平面→轴线布梁)在菜单上点取命令后,在屏幕的左上角出现双线绘制控制框,按图7设定好梁线的绘制参数;同时命令行提示:图8绘制地梁窗选轴线交点的第一角<退出>:点P1另一角/D-多边形<退出>:点P2窗选轴线交点的第一角<退出>:点P3另一角/D-多边形<退出>:点P4窗选轴线交点的第一角<退出>:点P1另一角/D-多边形<退出>:点P5窗选轴线交点的第一角<退出>:点P6另一角/D-多边形<退出>:点P4窗选轴线交点的第一角<退出>:回车绘制好的地梁见图8。2.梁柱取齐菜单:TS平面→梁→梁线偏移(梁平面→梁线偏移)我们可以通过使用梁线偏移命令,使绘制好的地梁与柱子的外边齐平。我们先来看一下图9中修改最左侧梁的过程,点取菜单后,出现以下提示:选择要偏心的一根梁<退出>:选择对象:点P1另一角点:点P5选择对象:回车输入偏移距离[光标位置决定方向]/或点取对齐点<退出>:柱边的P7点(或将当前光标移动到梁线的左侧,然后输入125—即梁的偏移距离)4图7连续轴线布梁自学教程图9偏移地梁接下来,我们可以按照同样的方法,把其他上、下、右侧的地梁移动到和柱子齐平的位置上。至此,地梁的布置工作已经完成,下面我们先进行基础的计算,然后再进行基础绘图。四基础绘制1.基础计算菜单:TS构件→构件计算→基础(基础→基础计算)点取菜单后,出现图10对话框,填写好相应的数据后,点取基础计算按钮,进入到图11所示的基础计算结果对话框,继续点取绘图按钮,进行基础的详图绘制。图10基础计...
