技术规范书-断电传感器VIP免费

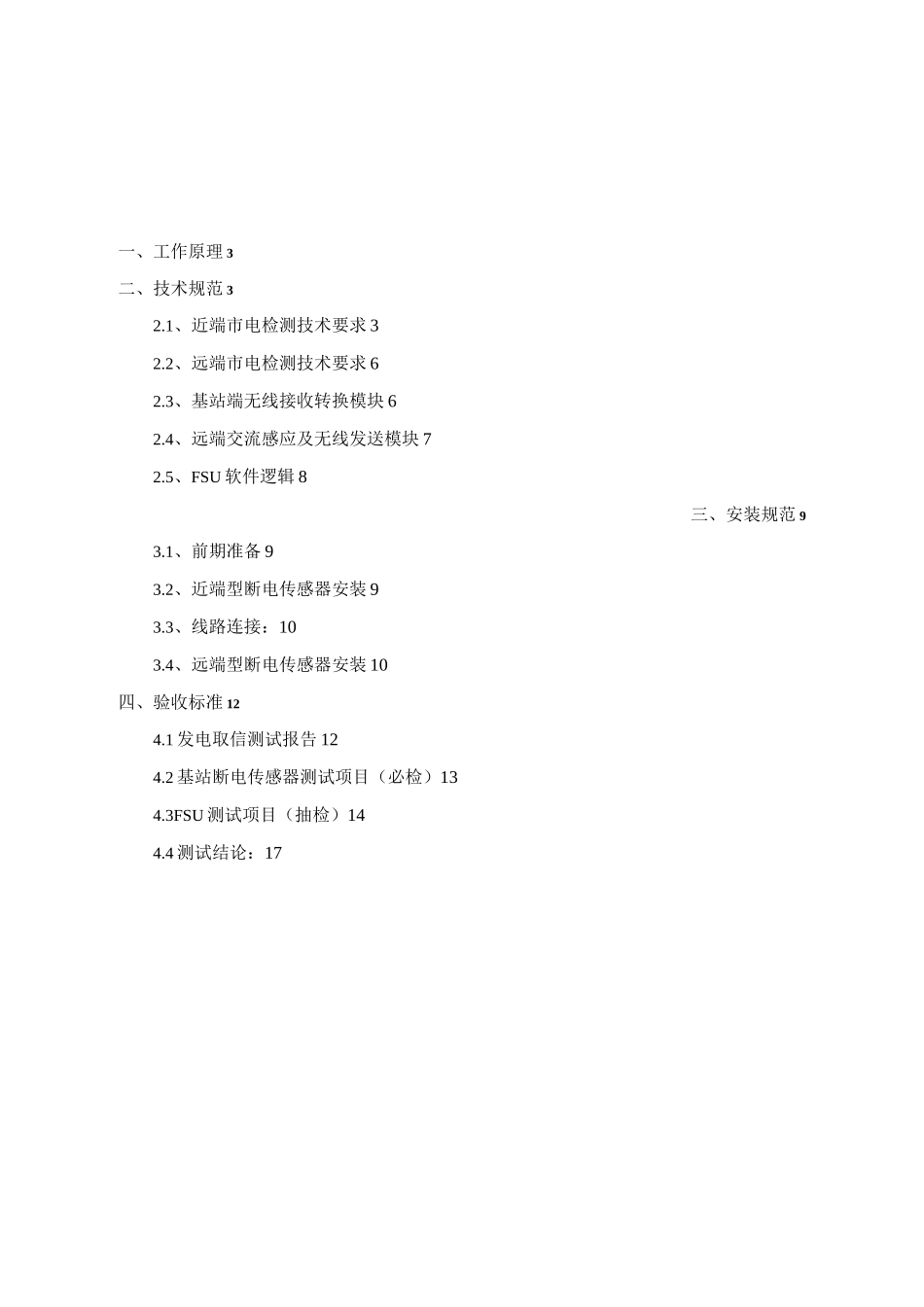

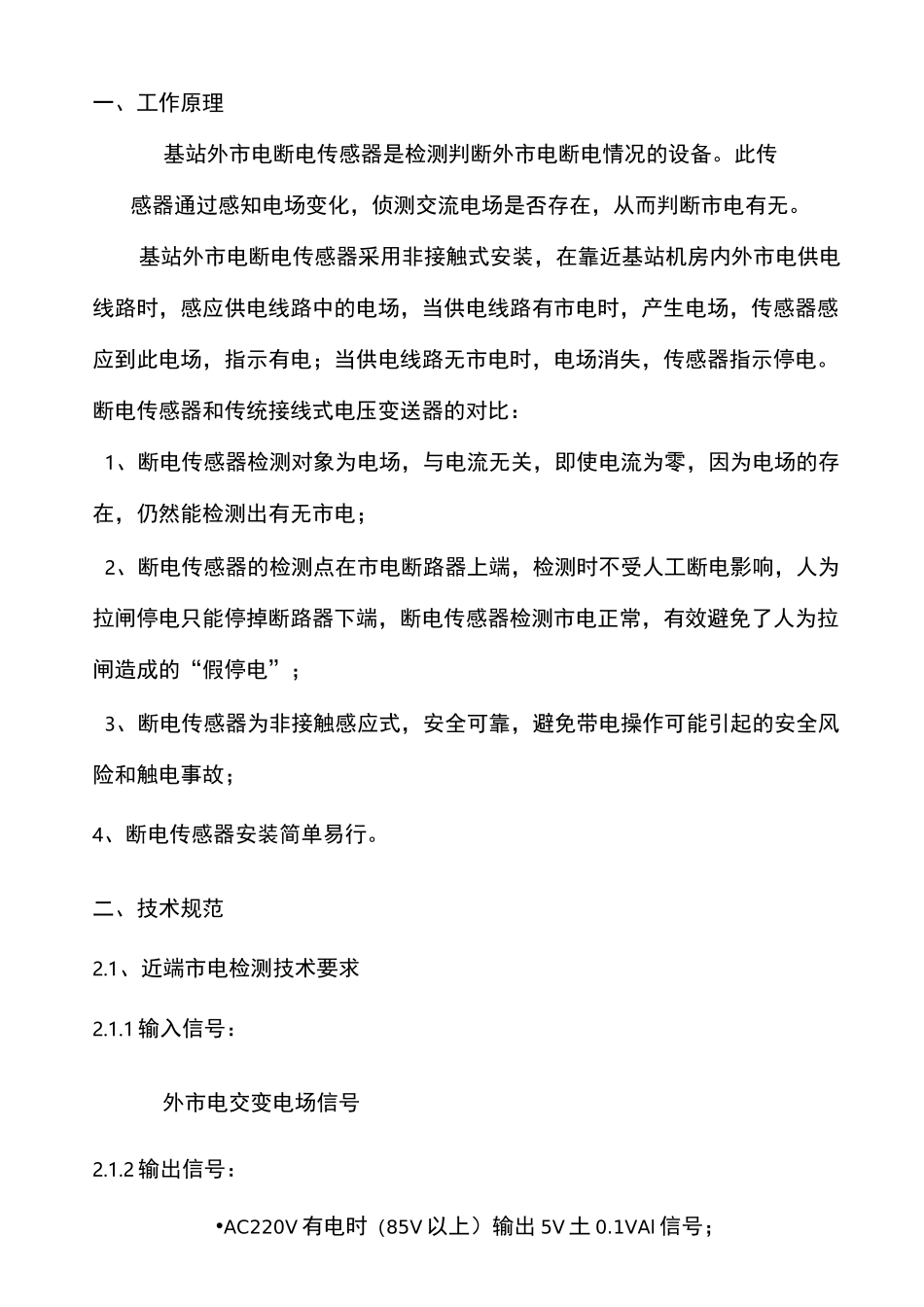

基站断电传感器及FSU软件技术要求中国铁塔股份有限公司新疆分公司一、工作原理3二、技术规范32.1、近端市电检测技术要求32.2、远端市电检测技术要求62.3、基站端无线接收转换模块62.4、远端交流感应及无线发送模块72.5、FSU软件逻辑8三、安装规范93.1、前期准备93.2、近端型断电传感器安装93.3、线路连接：103.4、远端型断电传感器安装10四、验收标准124.1发电取信测试报告124.2基站断电传感器测试项目（必检）134.3FSU测试项目（抽检）144.4测试结论：17一、工作原理基站外市电断电传感器是检测判断外市电断电情况的设备。此传感器通过感知电场变化，侦测交流电场是否存在，从而判断市电有无。基站外市电断电传感器采用非接触式安装，在靠近基站机房内外市电供电线路时，感应供电线路中的电场，当供电线路有市电时，产生电场，传感器感应到此电场，指示有电；当供电线路无市电时，电场消失，传感器指示停电。断电传感器和传统接线式电压变送器的对比：1、断电传感器检测对象为电场，与电流无关，即使电流为零，因为电场的存在，仍然能检测出有无市电；2、断电传感器的检测点在市电断路器上端，检测时不受人工断电影响，人为拉闸停电只能停掉断路器下端，断电传感器检测市电正常，有效避免了人为拉闸造成的“假停电”；3、断电传感器为非接触感应式，安全可靠，避免带电操作可能引起的安全风险和触电事故；4、断电传感器安装简单易行。二、技术规范2.1、近端市电检测技术要求2.1.1输入信号：外市电交变电场信号2.1.2输出信号：•AC220V有电时（85V以上）输出5V土0.1VAl信号；•AC220V停电时（85V以下）输出2.5V±0.1VAl信号•线路断开或设备故障时输出0V2.1.3与FSU接线定义•+12V（红）•地线（黑）•AI量输出（绿色）2.1.4传输距离小于100米2.1.5防雷共模3kA；差模2kA2.1.6供电电压DC12V土20%（FSU供电）2.1.7设备功耗：功耗〈1W2.1.8工作环境：•温度一30°C〜-70°C,•相对湿度W90%RH2.1.9感应距离：感应天线与感应对象轴心距离3-10mm，绝缘表皮接触感应2.1.10感应条件：被测电缆内只有火线，没有零线；2.1.11判断方式：断电传感器能同时检测以捆绑方式集中布放的三相交流电缆中的每一相，只要其中任一相有电即判断为市电有电；2.1.12安装方式非接触安装方式:断电传感器的感应探头与被测三相交流电缆紧靠安装.2.1.13安装位置远端型断电传感器安装于基站机房外部市电断路器（刀闸）或计量电表前端；近端型断电传感器安装于基站机房内部交流进线市电断路器（刀闸）前端。2.1.14防拆功能断电传感器采用金属铅封或防拆扎带等手段固定，实现防拆功能;2.1.15防剪断/拔除功能当断电传感器自身故障、AI口被剪断或拔除、通信故障时，模块AI输出为0V；2.1.16阻燃防爆性能断电传感器采用半导体无触点开关元件制造，通断动作时不产生继电器开关的拉弧现象，具有良好的防爆性能。2.1.17高压隔离感应探头与交流电缆的绝缘电压大于1500V2.2、远端市电检测技术要求远端市电断电传感器适用于发电点与基站距离超过100米，或发电点与基站需跨越建筑物的场合，断电传感器由远端交流感应及无线发送模块和基站端无线接收转换模块组成。远端交流感应及无线发送模块由交流感应探头、整流、电量放大调理及无线信号发送等电路组成，基站端无线接收转换模块由无线信号接收、模拟信号输出等电路组成，具有通过非接触方式实时判断三相市电断电、来电的检测及信号输出功能，通过433M公用无线频段实现信号的远距离传输。2.3、基站端无线接收转换模块2.3.1输入信号通过433M无线频段接收市电断电/来电的信号2.3.2输出信号远端交流220V有电时（85V以上）输出5V土0.1VAI信号；远端交流220V停电时（85V以下）输出2.5V±0.1VAI信号2.3.3供电电压:DC12V土20%（FSU供电）2.3.4供电电流小于80mA2.3.5防剪断/拔除功能当断电传感器自身故障、AI口被剪断或拔除、433M通信故障时,模块AI输出为0V；2.3.6工作环境•温度：一30°C〜-70°C•相对湿度：W90%RH2.4、远端交流感应及无线发送模块2.4.1输入信号市电交变电场信号2.4.2输出信号:通过433M无线频段向接收端发送市电断电/来电信号，信号格式为数字量。2.4.3供电电压AC220V...
