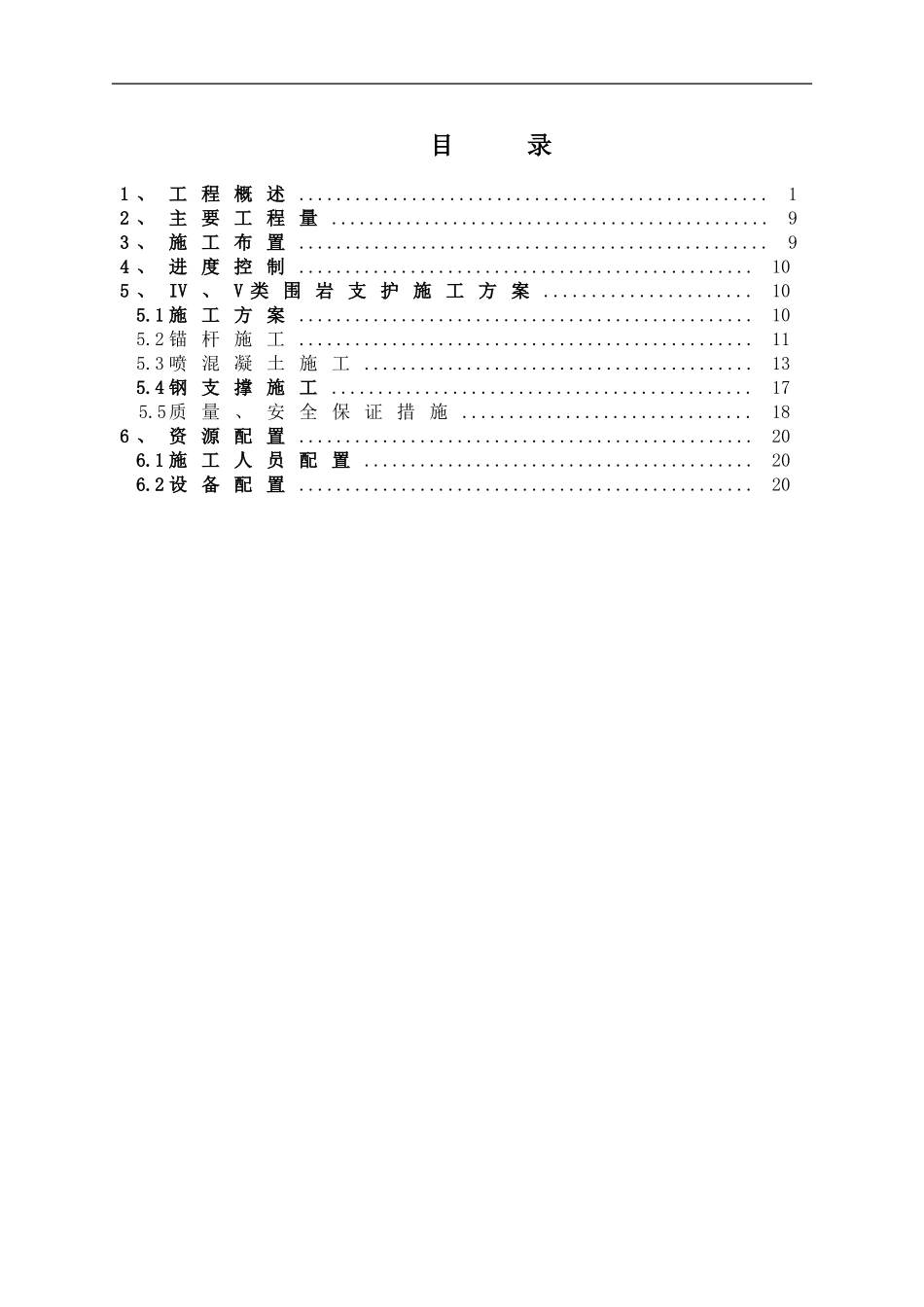

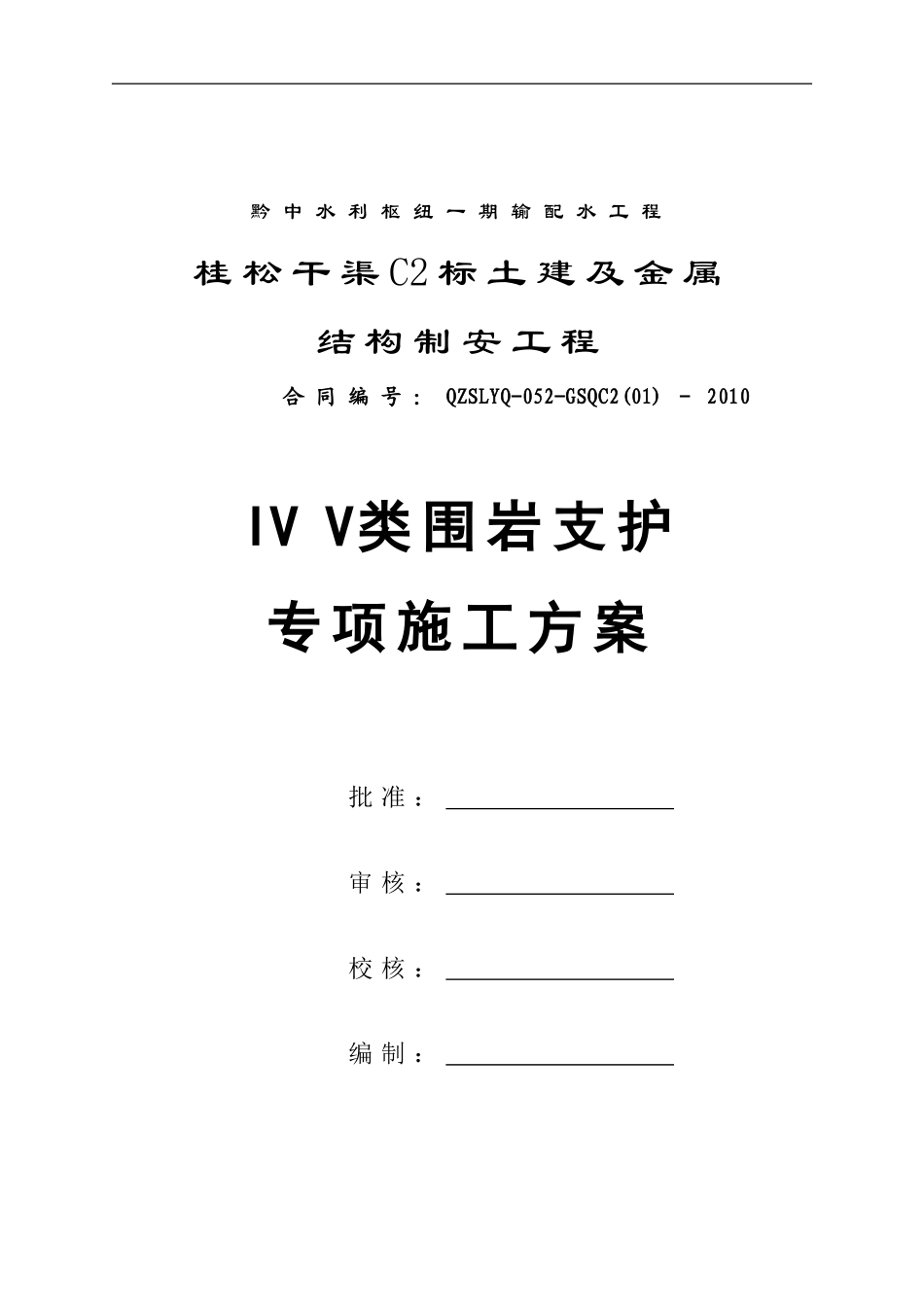

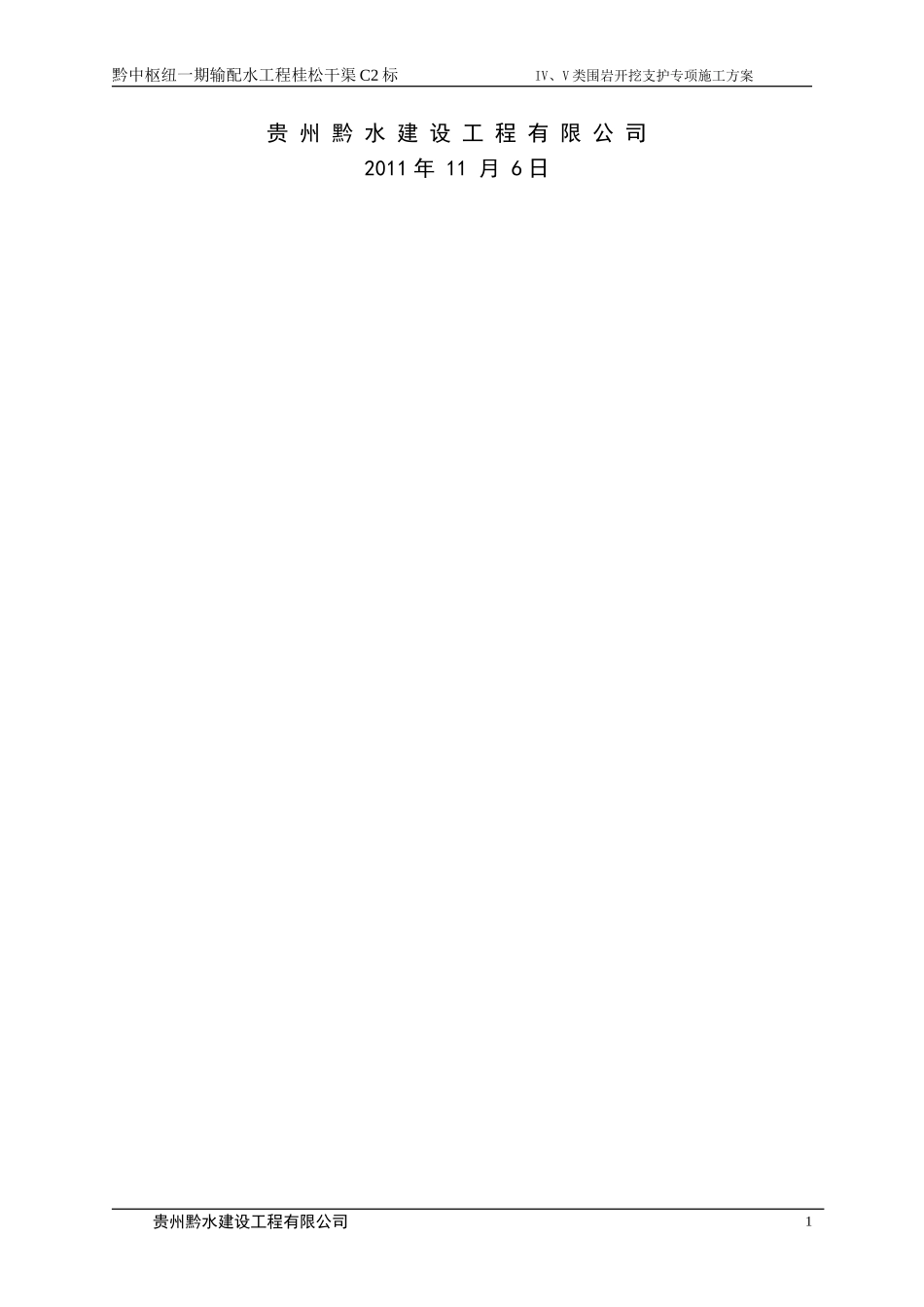

黔中水利枢纽一期输配水工程桂松干渠C2标土建及金属结构制安工程合同编号:QZSLYQ-052-GSQC2(01)-2010IVV类围岩支护专项施工方案批准:审核:校核:编制:黔中枢纽一期输配水工程桂松干渠C2标IV、V类围岩开挖支护专项施工方案贵州黔水建设工程有限公司2011年11月6日贵州黔水建设工程有限公司1目录1、工程概述..................................................12、主要工程量...............................................93、施工布置..................................................94、进度控制.................................................105、IV、V类围岩支护施工方案......................105.1施工方案.................................................105.2锚杆施工.................................................115.3喷混凝土施工..........................................135.4钢支撑施工.............................................175.5质量、安全保证措施...............................186、资源配置.................................................206.1施工人员配置..........................................206.2设备配置.................................................20黔中枢纽一期输配水工程桂松干渠C2标IV、V类围岩开挖支护专项施工方案IV、V类围岩支护专项施工方案一、工程概述1.1工程概况黔中水利枢纽工程位于贵州中部黔中地区、云贵高云苗岭宽缓山脊、两江分水岭河源地带、岩溶峡谷山区,涉及贵州3市(贵阳、安顺、六盘水)1州(黔南自治州)1地区(毕节)的10个县(区)和贵阳市区、安顺市区。工程以灌溉、城市供水为主,兼顾发电等综合利用,并为改善当地生态环境创造条件的Ⅰ等大⑴型水利枢纽工程。由水源工程、输配水工程和城市供水工程组成,分两期实施。其中一期工程包括水源工程、一期输配水工程。一期输配水工程由输水工程和一期配水工程组成。输水工程包括总干渠工程、桂松干渠工程、一期支渠工程;一期配水工程包括一期灌区田间配套工程、贵阳供水配水工程(以河代渠)。1.2工程地质情况1.2.1地形地貌本标段工程地处贵州西部高原,位于安顺市大寨至三轮坡一带,场区地形为北西高,南东低,沟谷发育,相对高差较大。工程区碳酸盐岩广泛分布,山脉多呈北东向展布,与构造线基本一致,受地层、岩性等因素影响,场区以侵蚀、剥蚀为主,溶蚀次之,属剥蚀、侵蚀性浅切中山-低中山沟谷及峰丛洼地和谷地地貌。地表溶洞、洼地落水洞广泛分布,地下岩溶管道较发育。贵州黔水建设工程有限公司1黔中枢纽一期输配水工程桂松干渠C2标IV、V类围岩开挖支护专项施工方案1.2.2地层岩性场区弧形坡面及槽谷、河谷等地大部分为第四纪覆盖层覆盖,陡坡、冲沟两侧等地基岩零星出露,根据地表地质调绘和钻孔资料,结合区域资料分析,场区地层岩性自上而下依次为:(1)第四系覆盖层(Q):场区覆盖层主要为残坡积层、冲洪积层等,可分为:①残、坡积堆积层(Qel+dl),岩性为黄、褐黄色粘土夹少量碎石,呈松散~中等密实状态,主要分布于山麓坡脚、山前缓坡、冲沟两岸斜坡地带,厚0~6.8m。②冲、洪积堆积层(Qal+pl):岩性为砂、砾石、块石,主要分布于松河河床一带,厚1.0~4.0m。(2)基岩:场区出露地层有三叠系中统江洞沟、法郎及关岭组及三叠系下统大冶组,从新至老分述如下:①三叠系中统江洞沟组(T2j):杂色中厚层粉砂岩与薄至中厚层泥岩互层,主要分布于石头小苑及窝枝一带,厚200m。②三叠系中统法郎组(T2f):灰色薄至中厚层灰岩,主要分布于石头小苑及窝枝一带,厚280m。③三叠系中统关岭组第三段(T2g3):灰色中厚层白云质灰岩,为场区内主要出露地层,厚400m。④三叠系下统大冶组(T1d):灰色薄至中厚层泥灰岩、灰岩和紫色黄绿色砂质泥岩夹泥质粉砂岩、粉砂岩、砂岩、杂色页岩及鲕状灰岩,主要分布于三轮坡一带,厚约90m。1.2.3地形构造和地震桂松干渠近于由W向E,渠线经过区四级单元干渠从平寨水库至龙场,受岩脚向斜的影响,属威宁NW向构造变形区,岩层产状较平缓,一般倾角<25°、其余干渠总体为贵阳NE复杂构造变形区,输水线路...
