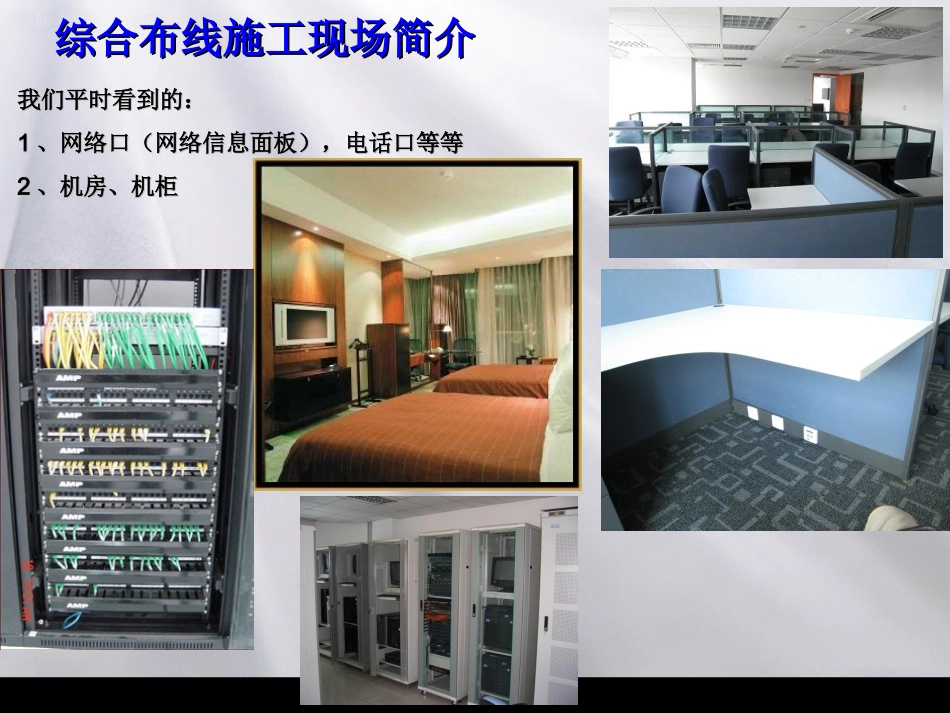

网络综合布线网络综合布线授课教师：梁振奇授课教师：梁振奇敷设PVC线管布放线缆任务五：综合布线施工现场简介综合布线施工现场简介我们平时看到的：我们平时看到的：11、网络口（网络信息面板），电话口等等、网络口（网络信息面板），电话口等等22、机房、机柜、机房、机柜他们怎么上网的？他们怎么上网的？交换机、集线器用户接线网络配线架水平电缆插座PATCHCORD个人电脑办公室链路的概念设备管理间☆任务描述以办公楼和室内家居综合布线系统的设计为例，完成综合布线楼层信息点到管理间的施工安装根据各个工作区子系统需求，确定每个楼层工作区信息点总数量；确定水平子系统缆线长度；确定管理间的位置；完成楼层子系统的施工安装。掌握水平子系统的布线工程技术；掌握垂直子系统布线工程技术；了解并进行水平子系统暗埋缆线的施工安装；能进行水平子系统明装线管布线的施工；能敷设垂直子系统缆线；能布放建筑群子系统的线缆。☆☆学习目标学习目标☞☞室内布线技术室内布线技术规划布线注意事项在房间装修前先行布线，以便隐藏所有线缆。如果房间已经装修，线缆可以用线槽罩起来，即美观又可以保护线缆。确定网络设备所在的房间和具体位置。尽量避开潮湿和阳光直射的位置，延缓线缆老化程度，延长线缆使用寿命。将计算机所使用的网络端口尽量预留在电源插座附近，方便计算机是使用。为每条线的两端都分别做好标记，并记录，以便在线路出现故障时进行检测。☞☞若使用暗埋方式，我们选用什么材料若使用暗埋方式，我们选用什么材料常用材料—PVC线管•一般墙壁上明线用线槽保护线缆•墙壁内或者隐藏部分用PVC线管保护线缆水平子系统暗埋缆线的安装和施工水平子系统暗埋缆线的安装和施工水平子系统暗埋缆线施工程序一般如下所示。土建埋管穿钢丝安装底盒穿线标记压接模块标记学会使用学会使用PVCPVC线管钳线管钳工作任务施工图PVC线管布线工程所需耗材：底盒：4个PVC线管弯头：9个PVC线管三通：1个管扣：11个螺钉：15颗工程点评工程点评•操作中遇到什么难题？•线管长度测量好后为何安装时发现不对；•线管裁剪是否一次成型•线管钳使用是否正确课堂小结课堂小结掌握线管敷设施工技术掌握线管敷设施工技术12完成水平子系统的布线工程完成水平子系统的布线工程33学会如何使用线管钳学会如何使用线管钳34掌握如何在模拟墙上安装线管以及线管辅助耗材掌握如何在模拟墙上安装线管以及线管辅助耗材谢谢谢谢
