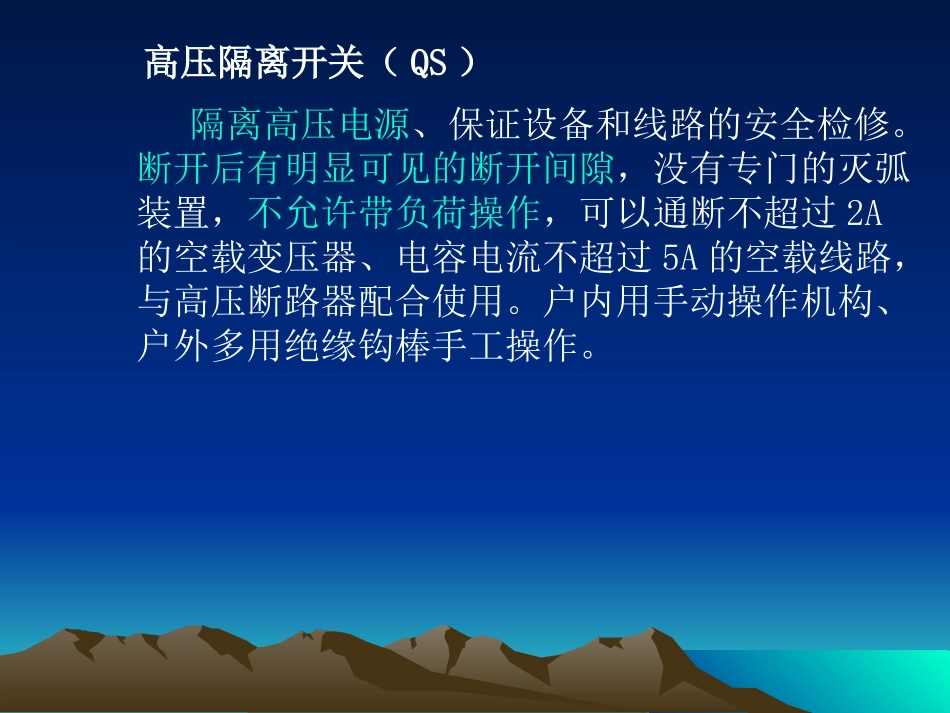

第９章第９章其它大功率开关装置其它大功率开关装置9-19-1隔离开关隔离开关•分闸后能建立可靠的、明显的绝缘间隙（断口），将被检修的设备和线路与电源隔开。•不能用于带负荷电流的开合（因无灭弧装置），但可开关小容量空载变压器及空载线路等开断电流很小的线路。•隔离开关在电力系统中用量很大，占地较多．高压隔离开关（QS）隔离高压电源、保证设备和线路的安全检修。断开后有明显可见的断开间隙，没有专门的灭弧装置，不允许带负荷操作，可以通断不超过2A的空载变压器、电容电流不超过5A的空载线路，与高压断路器配合使用。户内用手动操作机构、户外多用绝缘钩棒手工操作。对隔离开关的特殊要求对隔离开关的特殊要求技术参数有：额定电压、额定电流、短时耐受电流（热稳定电流）、热稳定电流作用时间、峰值耐受电流（动稳定电流）等．特殊要求:1.分闸状态有明显可见的断口；2.断口在任何状态下都不能被击穿，断口耐压比其对地绝缘高出10％～15％；3.必要时应在隔离开关上附设接地刀闸，供检修时接地．2.隔离开关的典型结构一、户内隔离开关见P170图９-３二、户外隔离开关，见P170-171图９-５，９-６，９-７GN8—10／600型高压隔离开关1上接线端子，2静触头，3闸刀，4绝缘套管，5下接线端子，6框架，7转轴，8拐臂，9升降瓷瓶，10支柱瓷瓶9-29-2接地开关和快分隔离开关接地开关和快分隔离开关•接地开关通常装在降压变压器高压侧。•若受电端发生故障，接地开关QE自动合闸，造成人为接地短路，迫使受电端断路器QF跳闸，切除故障．•公共线路上并接变压器较多时，应使用快分隔离开关•若T1部分故障，接地开关监测到信号自动合闸，造成短路，迫使断路器QF跳闸，随后快分隔离开关可立即自动分闸，切除T1。•断路器QF借自动重合闸装置重新合闸，向T2、T3供电。•快分隔离开关QS与接地开关的自动关联见图9-9。•当变压器二次发生故障（过电流，欠压等），锁闩动作，带动接地开关QE合闸，短路电流流过接地开关，同时高压断路器跳闸。线圈9失电，铁芯8上跳，撞开快分隔离开关QS，使变压器脱离电源。9-39-3高压熔断器高压熔断器应用在35KV及以下小容量电网中，主要是保护严重过载和短路电路。熔断器的特性：①时间－电流特性（A-s特性）②最小熔化电流熔断系数=最小熔化电流／额定电流熔丝材料•用铜丝、银丝（低电阻系数），熔点高。可在铜熔件上焊上锡球，熔点低的锡熔化后使铜溶解（冶金效应）。高压熔断器(fuse，文字符号为FU)在电路电流超过规定值并经过一定时间后，使熔体熔化而分断电流、断开电路的一种保护电器。熔断器的功能主要是对电路及设备进行短路保护，有的熔断器还具有过负荷保护的功能。高压熔断器全型号的表示和含义如下：高压熔断器的典型结构和工作原理高压熔断器的典型结构和工作原理分类：限流式熔断器P175图9-14跌落式熔断器P174图9-13限流式熔断器：用数根长熔丝（镀银细铜丝）绕在瓷柱上，因为短路时热量集中，在短路电流还未达到最大值时就已熔断（发生截流），突然截流引起过电压，击穿间隙产生电弧，电弧进入石英砂熄弧。由于电弧消游离作用强，电阻高，可以大大限制电弧重新接通电路，达到限制短路电流上升。也可以用直径不一样的熔丝串联组成，则短路电流通过时，细熔丝先熔。RN1和RN2型户内高压管式熔断器（限流式）RN1型：主要用于高压电路和设备的短路保护（额定电流可达100A）RN2型：高压电压互感器一次侧短路保护（额定电流一般为0.5A）RN1、RN2型高压熔断器安装图l瓷熔管，2金属管帽3弹性触座，4熔断指示器，5接线端子，6支柱瓷瓶，7底座RN1、RN2型熔断器的熔管剖面示意图1管帽，2瓷管，3工作熔体，4指示熔体，5锡球，6石英砂填料，7熔断指示器(虚线表示熔断指示器在熔体熔断时弹出)石英砂功能：冷却灭弧、狭缝灭弧长弧变短弧，增加压降；粗弧变细弧，减少能量，消游离加大。跌落式熔断器利用固体产气材料灭弧。在熔丝熔断、熔管内产生电弧后，熔管内壁在电弧作用下产生大量气体，使管内压力升高。气体在高压力作用下高速向外喷出，形成强烈消游离作用，使电弧在电流过零时熄灭。RW4和RW10（F）型户外高压跌开式熔断器既可作6—10KV线路...
