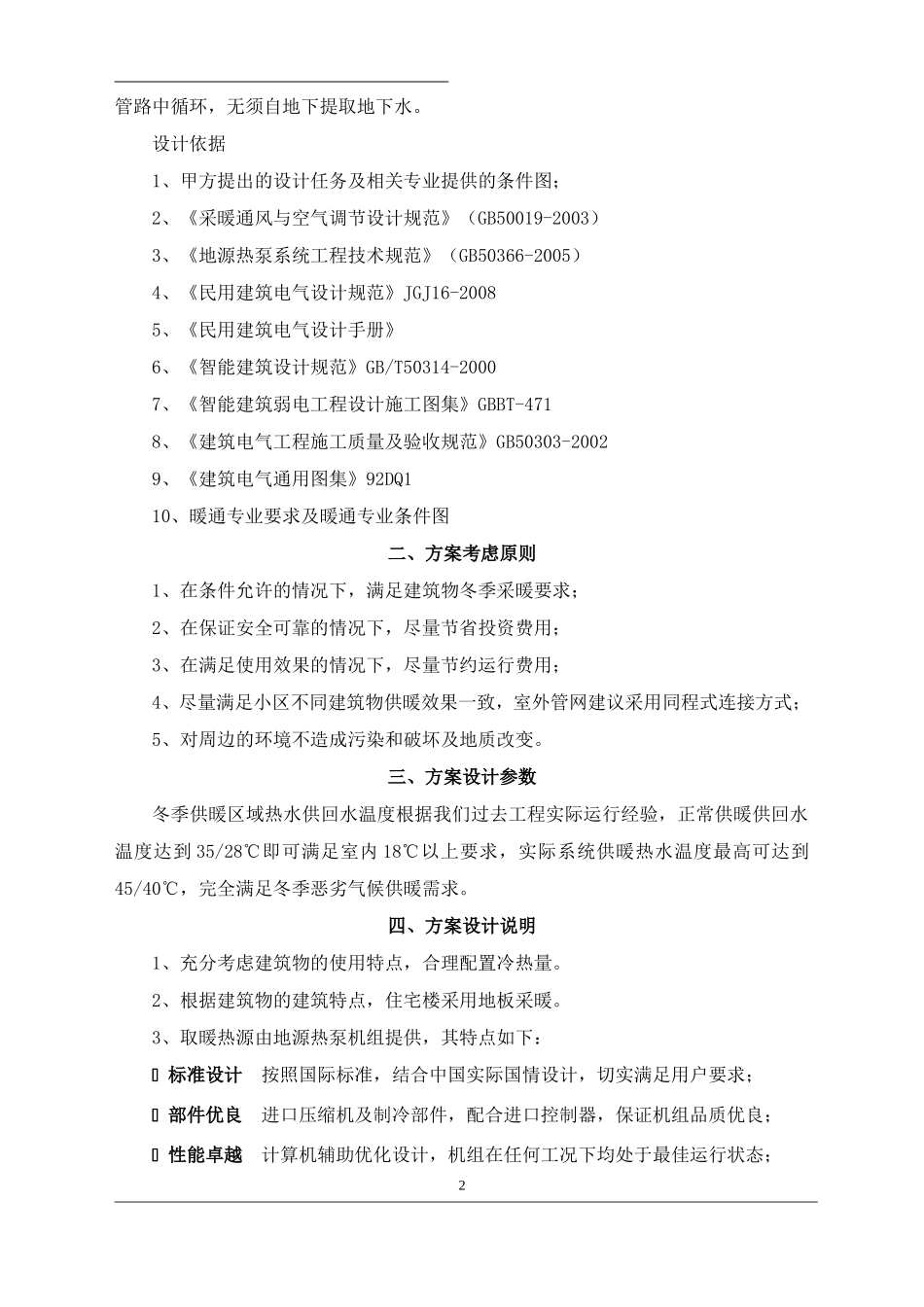

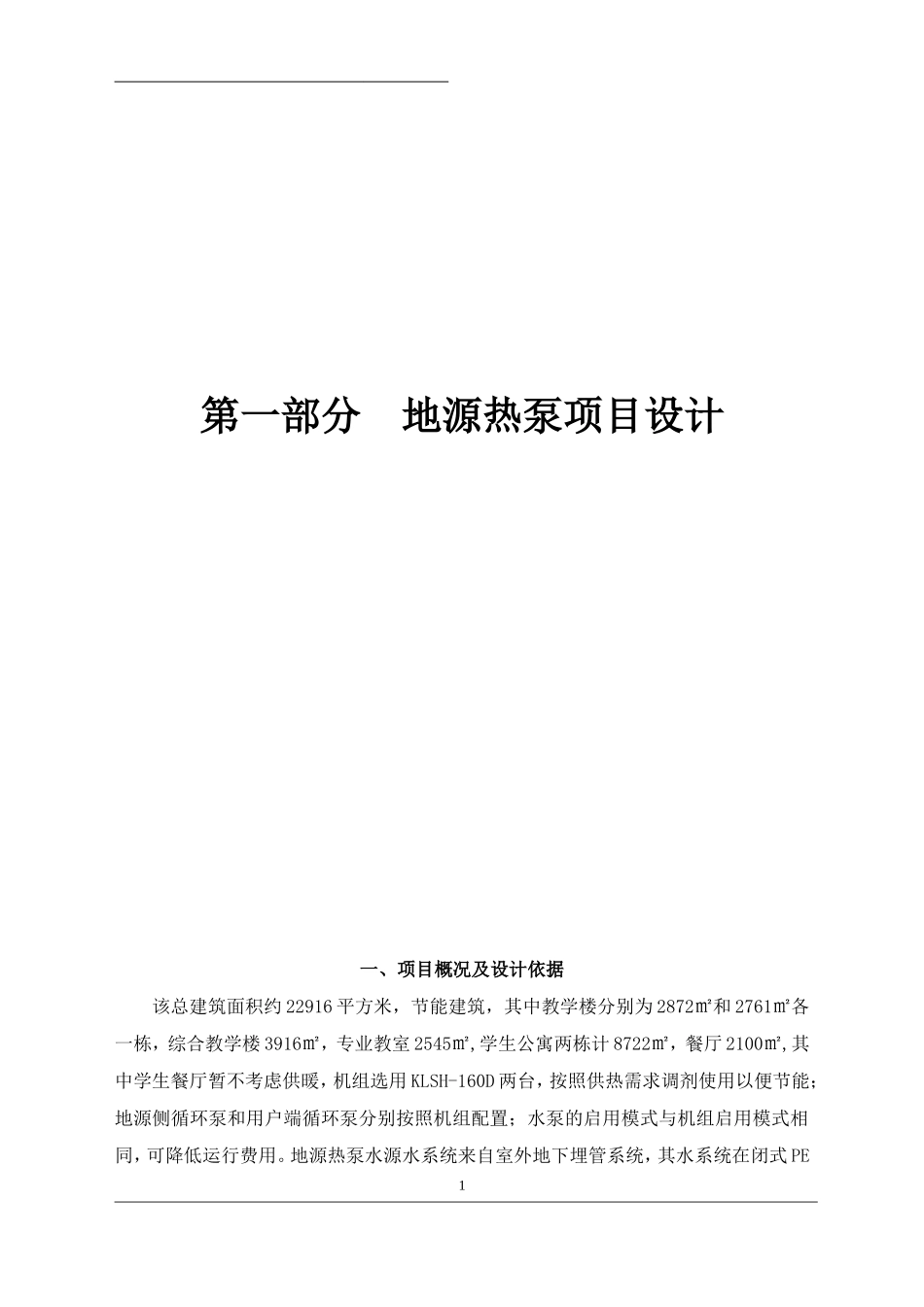

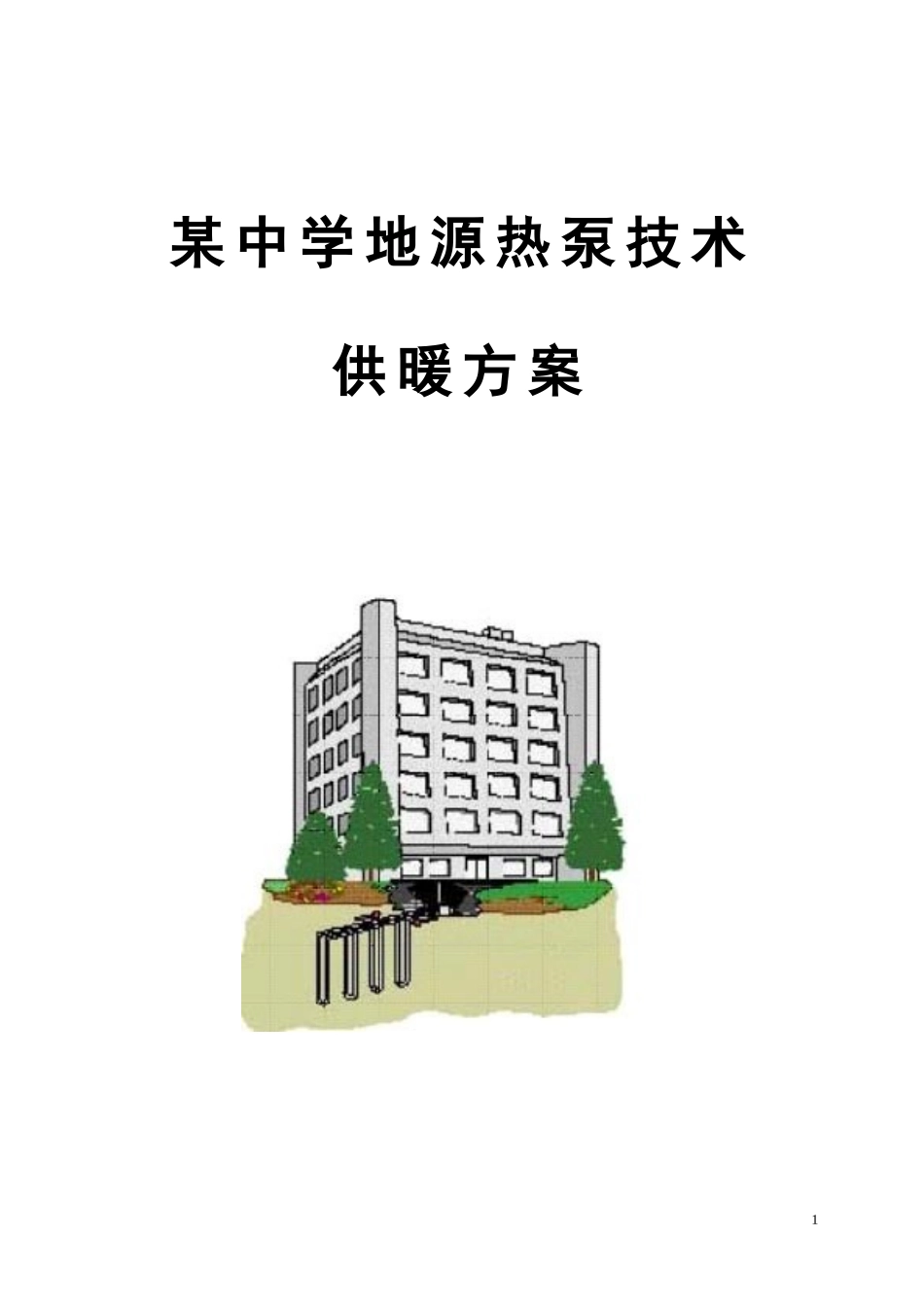

某中学地源热泵技术供暖方案1第一部分地源热泵项目设计一、项目概况及设计依据该总建筑面积约22916平方米，节能建筑，其中教学楼分别为2872㎡和2761㎡各一栋，综合教学楼3916㎡，专业教室2545㎡,学生公寓两栋计8722㎡，餐厅2100㎡,其中学生餐厅暂不考虑供暖，机组选用KLSH-160D两台，按照供热需求调剂使用以便节能；地源侧循环泵和用户端循环泵分别按照机组配置；水泵的启用模式与机组启用模式相同，可降低运行费用。地源热泵水源水系统来自室外地下埋管系统，其水系统在闭式PE1管路中循环，无须自地下提取地下水。设计依据1、甲方提出的设计任务及相关专业提供的条件图；2、《采暖通风与空气调节设计规范》（GB50019-2003）3、《地源热泵系统工程技术规范》（GB50366-2005）4、《民用建筑电气设计规范》JGJ16-20085、《民用建筑电气设计手册》6、《智能建筑设计规范》GB/T50314-20007、《智能建筑弱电工程设计施工图集》GBBT-4718、《建筑电气工程施工质量及验收规范》GB50303-20029、《建筑电气通用图集》92DQ110、暖通专业要求及暖通专业条件图二、方案考虑原则1、在条件允许的情况下，满足建筑物冬季采暖要求；2、在保证安全可靠的情况下，尽量节省投资费用；3、在满足使用效果的情况下，尽量节约运行费用；4、尽量满足小区不同建筑物供暖效果一致，室外管网建议采用同程式连接方式；5、对周边的环境不造成污染和破坏及地质改变。三、方案设计参数冬季供暖区域热水供回水温度根据我们过去工程实际运行经验，正常供暖供回水温度达到35/28℃即可满足室内18℃以上要求，实际系统供暖热水温度最高可达到45/40℃，完全满足冬季恶劣气候供暖需求。四、方案设计说明1、充分考虑建筑物的使用特点，合理配置冷热量。2、根据建筑物的建筑特点，住宅楼采用地板采暖。3、取暖热源由地源热泵机组提供，其特点如下：标准设计按照国际标准，结合中国实际国情设计，切实满足用户要求；部件优良进口压缩机及制冷部件，配合进口控制器，保证机组品质优良；性能卓越计算机辅助优化设计，机组在任何工况下均处于最佳运行状态；2热泵技术可提供7-52℃系统冷热水；节水性能地源侧进水温差可达5℃，较同行业产品节水20-30%；水源技术可广泛采用各类地温条件；操作简便全电脑控制，并有备用手动操作系统，不需专人值守；安全可靠采用电脑控制和多重保护，整机运行安全可靠。机组寿命长压缩机工作寿命达到50000小时。4、合理利用地下水温度，采用地埋管方式，实现地埋管系统的长期安全使用，对系统无损害，安全，稳定。地埋管水平连接管部分最浅处离地平面1.5米,最深处一般2米，所以地埋管区域地上不受地面绿化或路面硬化影响。用户地埋管地源热泵五、负荷分析与设备选型根据甲方提供图纸,各楼宇暖通设计参数如下:3序号建筑类型设计热负荷kw1教学办公楼一1762教学办公楼二1763教学办公综合楼1764学生宿舍楼2605专业教室楼1166合计904据此,根据相关设计规范和地源热泵技术、使用特性，供暖时地源侧进出水温度按照5~0℃工况设计，其机组选型及机组参数如下：地源热泵机组参数如下：负荷/功率单位：KW方案机组型号地源工况数量制热量电功率上海堃霖KLSH-160D5-0℃1台494.7128注：地源侧进出水温度5/0℃，用户侧进出水温度40/45℃时机组效能。机房主要设备参数表名称技术参数单位数量地源热泵机组Qr=494.7，q=128台2地源侧循环泵Q=50，H=32，q=7.5台3用户侧循环泵Q=100,H=32,q=15台3用户稳压膨胀机组H=32，q=0.37*2台1地源稳压膨胀机组H=12，q=0.37*2台1全自动软水器3~4=台1地源侧集水器DN500台1地源侧分水器DN500台1用户侧集水器DN500台1用户侧分水器DN500台1六、系统方案分析1、空调形式分析以地源热泵系统作为项目的热源，相较于传统的集中供暖来讲初投资少，运行费用低，可人性化供暖，系统运行过程不产生任何污染，是国家倡导的、节能环保的优质方4案。2、地源热泵机组冬季运行费用预测分析（略）备注：冬季：按机组运行120天计算，循环泵每天运行24小时，机组满负荷运行时间为12小时/天，电费按照0.6元计算。按照国家普通教育现行作息方式，寒假一般四周28天，且该时间一般为冬季最...
