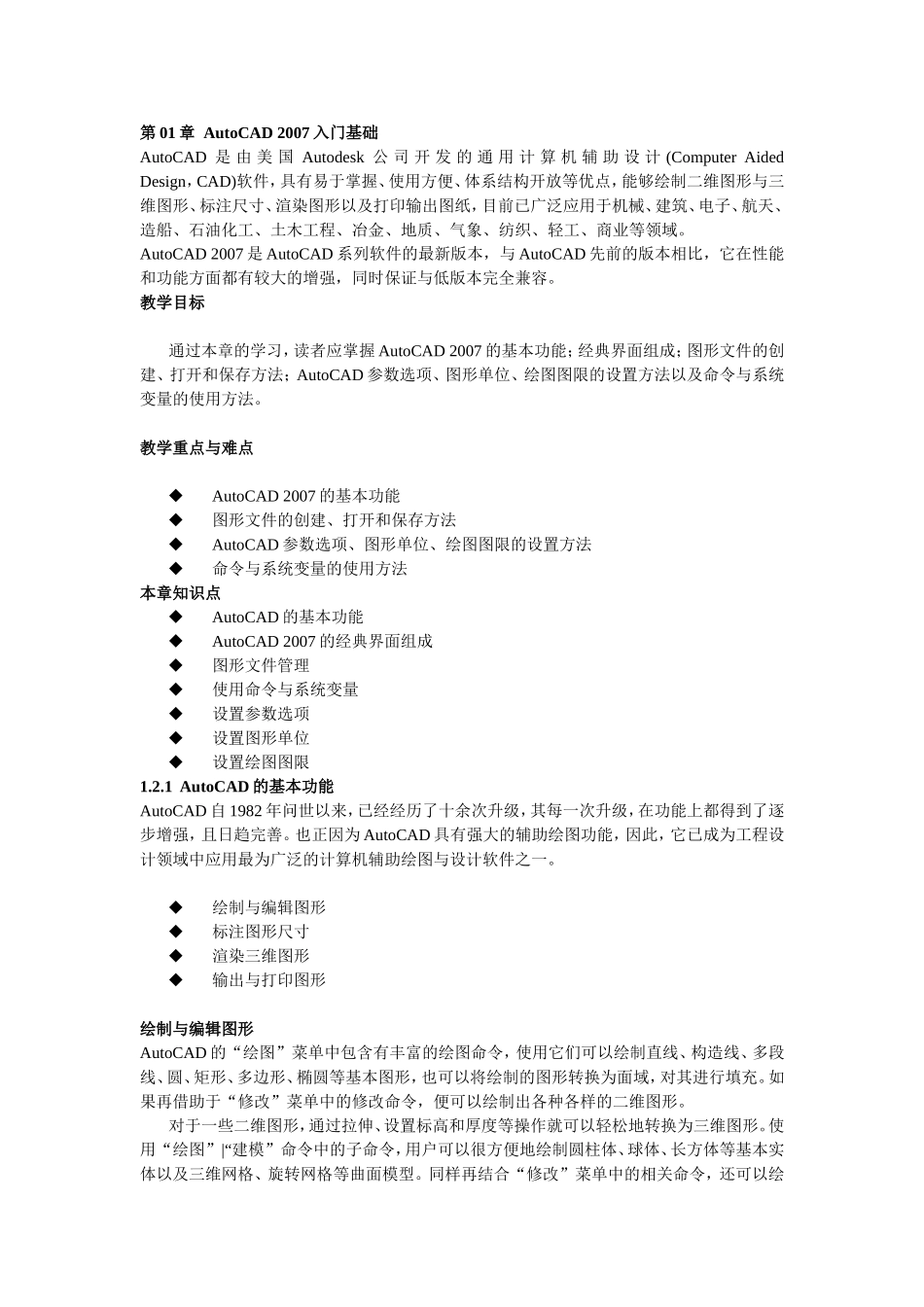

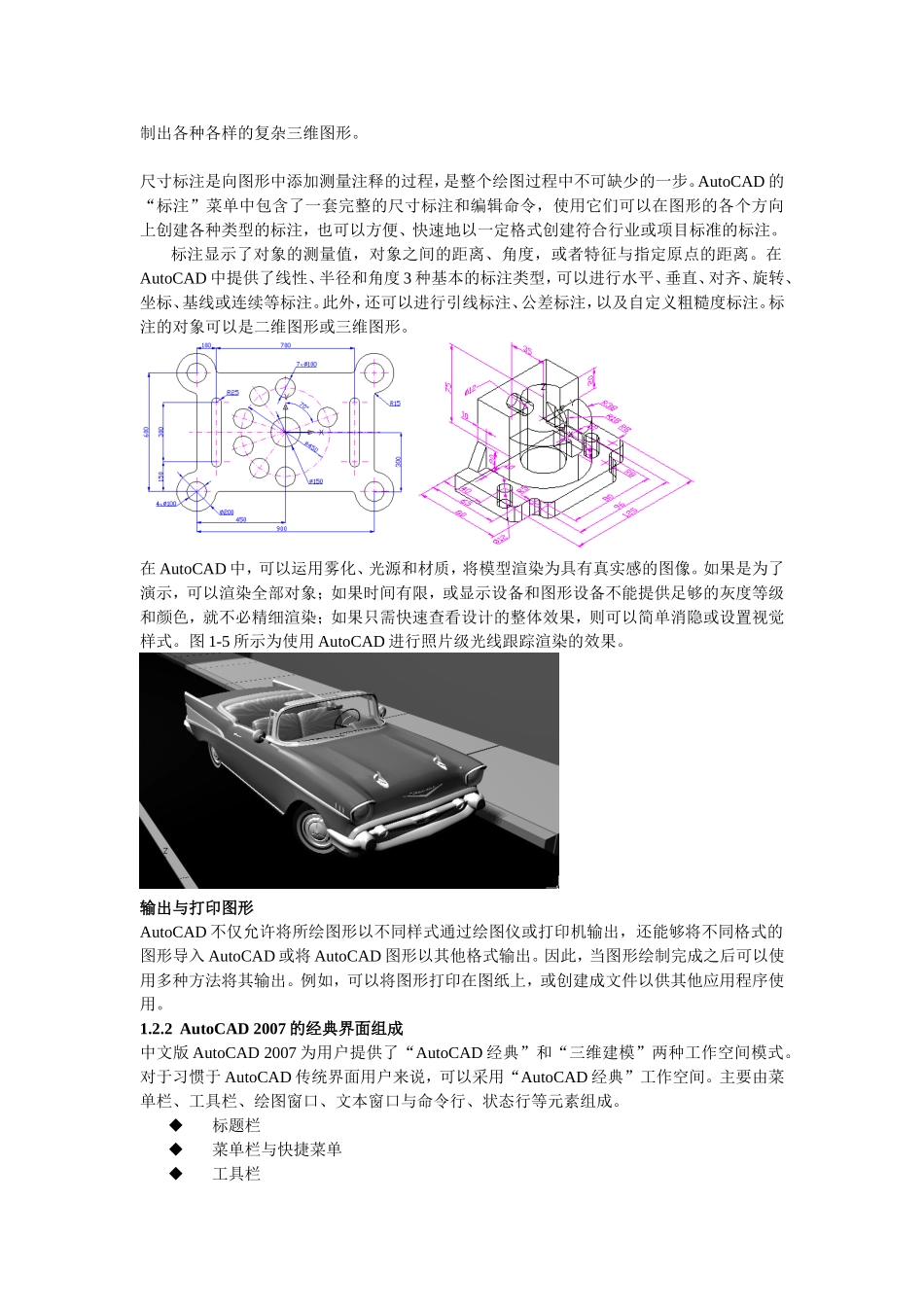

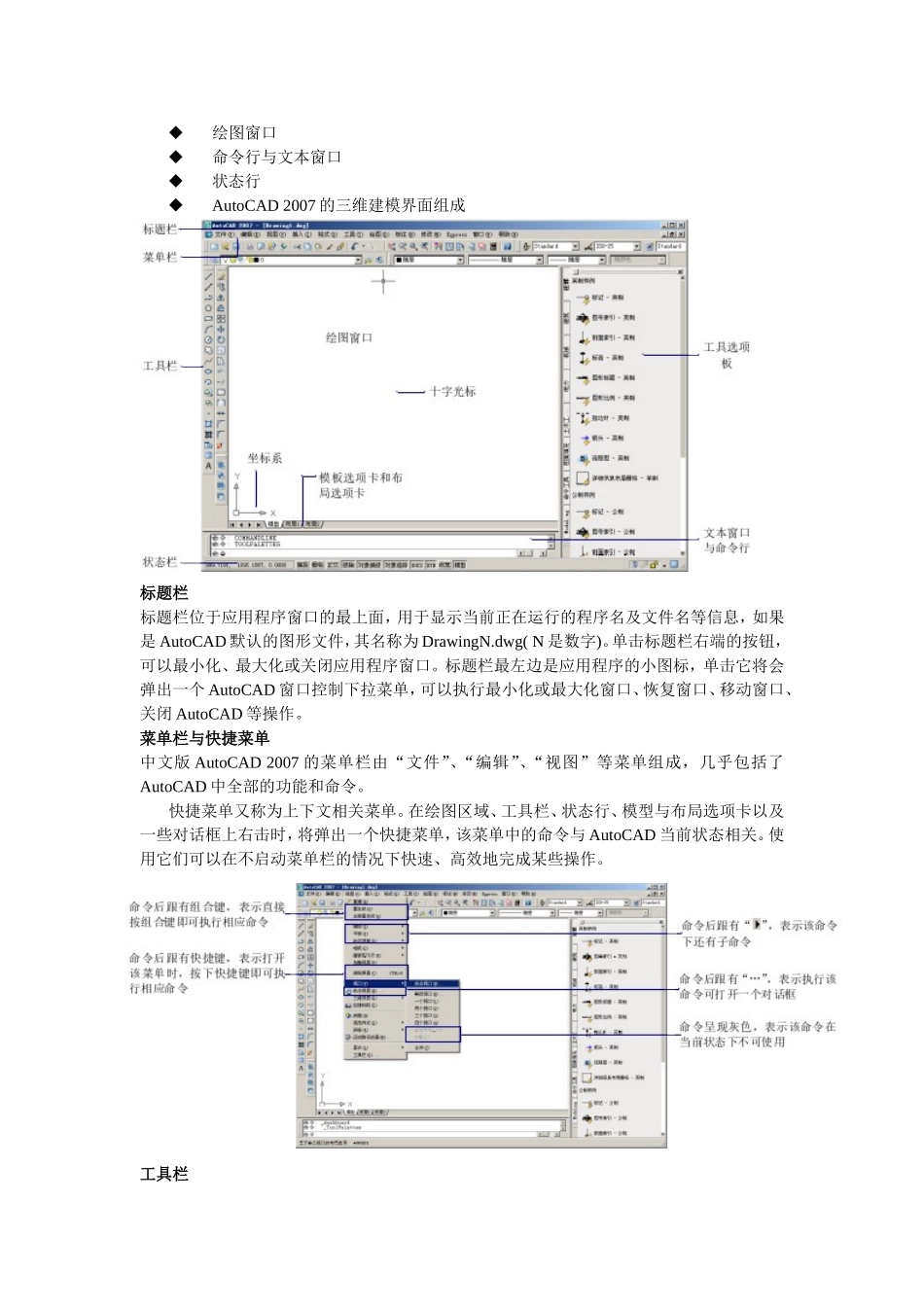

第01章AutoCAD2007入门基础AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(ComputerAidedDesign，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。AutoCAD2007是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比，它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。教学目标通过本章的学习，读者应掌握AutoCAD2007的基本功能；经典界面组成；图形文件的创建、打开和保存方法；AutoCAD参数选项、图形单位、绘图图限的设置方法以及命令与系统变量的使用方法。教学重点与难点AutoCAD2007的基本功能图形文件的创建、打开和保存方法AutoCAD参数选项、图形单位、绘图图限的设置方法命令与系统变量的使用方法本章知识点AutoCAD的基本功能AutoCAD2007的经典界面组成图形文件管理使用命令与系统变量设置参数选项设置图形单位设置绘图图限1.2.1AutoCAD的基本功能AutoCAD自1982年问世以来，已经经历了十余次升级，其每一次升级，在功能上都得到了逐步增强，且日趋完善。也正因为AutoCAD具有强大的辅助绘图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。绘制与编辑图形标注图形尺寸渲染三维图形输出与打印图形绘制与编辑图形AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令，便可以绘制出各种各样的二维图形。对于一些二维图形，通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。使用“绘图”|“建模”命令中的子命令，用户可以很方便地绘制圆柱体、球体、长方体等基本实体以及三维网格、旋转网格等曲面模型。同样再结合“修改”菜单中的相关命令，还可以绘制出各种各样的复杂三维图形。尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。AutoCAD的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。在AutoCAD中提供了线性、半径和角度3种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注的对象可以是二维图形或三维图形。在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。图1-5所示为使用AutoCAD进行照片级光线跟踪渲染的效果。输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。1.2.2AutoCAD2007的经典界面组成中文版AutoCAD2007为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。对于习惯于AutoCAD传统界面用户来说，可以采用“AutoCAD经典”工作空间。主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。标题栏菜单栏与快捷菜单工具栏绘图窗口命令行与文本窗口状态行AutoCAD2007的三维建模界面组成标题栏标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg(N是数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用...
