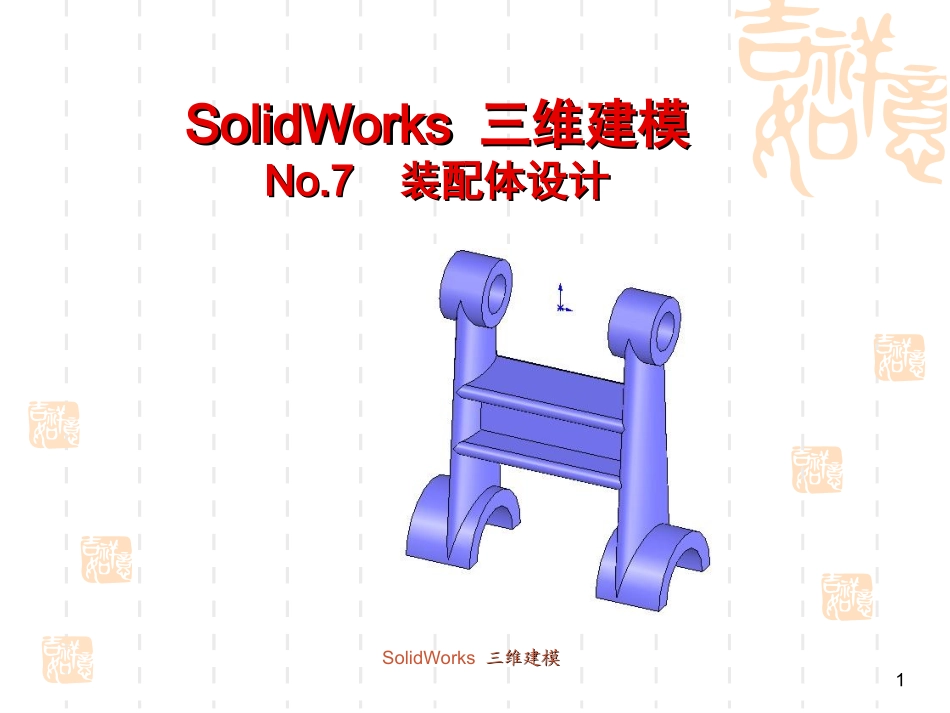

SolidWorks三维建模三维建模1SolidWorksSolidWorks三维建模三维建模No

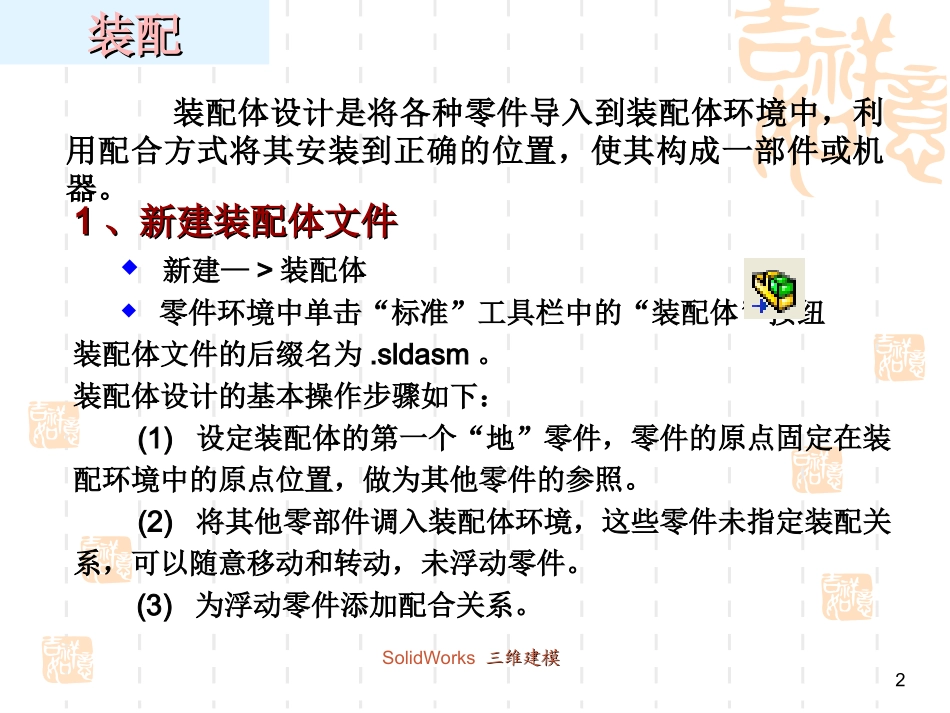

7装配体设计装配体设计SolidWorks三维建模三维建模211、新建装配体文件、新建装配体文件新建—>装配体零件环境中单击“标准”工具栏中的“装配体”按纽装配体文件的后缀名为
sldasm
装配体设计的基本操作步骤如下:(1)设定装配体的第一个“地”零件,零件的原点固定在装配环境中的原点位置,做为其他零件的参照
(2)将其他零部件调入装配体环境,这些零件未指定装配关系,可以随意移动和转动,未浮动零件
(3)为浮动零件添加配合关系
装配体设计是将各种零件导入到装配体环境中,利用配合方式将其安装到正确的位置,使其构成一部件或机器

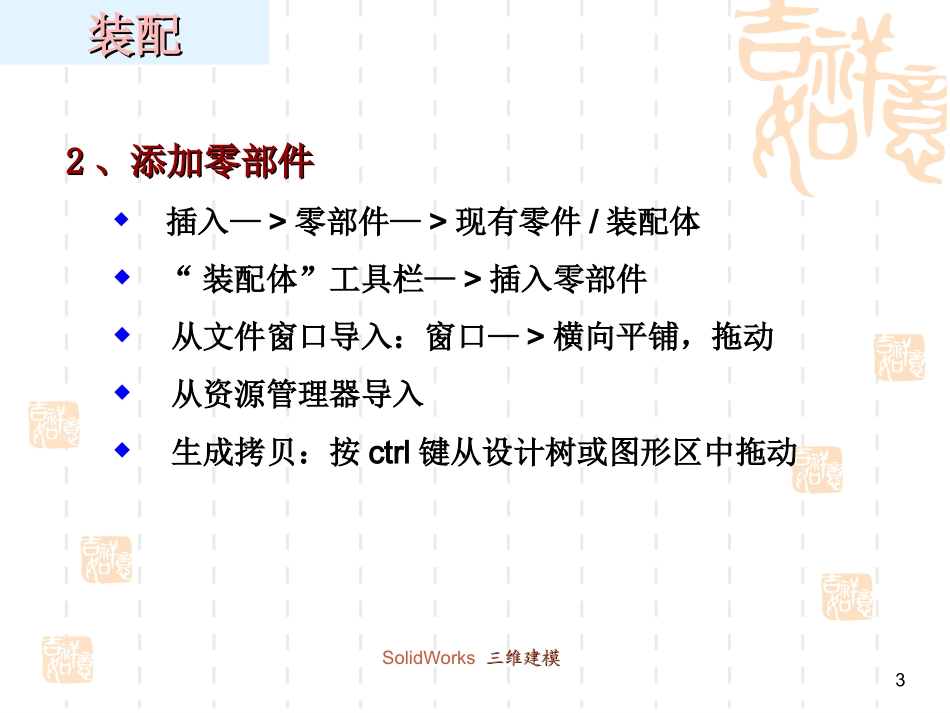

装配装配SolidWorks三维建模三维建模322、添加零部件、添加零部件插入—>零部件—>现有零件/装配体“装配体”工具栏—>插入零部件从文件窗口导入:窗口—>横向平铺,拖动从资源管理器导入生成拷贝:按ctrl键从设计树或图形区中拖动装配装配SolidWorks三维建模三维建模433、添加配合关系、添加配合关系每个零件在自由的空间中都具有6个自由度:3个平移自由度和3个旋转自由度
装配过程即是设定零件相对于参照零件的几何约束关系,通过约束消除零件的自由度,从而使零件具有确定的运动方式或者空间位置
包括平面约束、直线约束和点约束等
常用配合关系有:平面重合、平面平行、平面间成角度、曲面相切、直线重合、同轴心和点重合等
装配装配SolidWorks三维建模三维建模544、调整零件位置、调整零件位置为了准确装配零件,需要将零件在装配前调整到安装位置附近,朝向要和最终的安装形态大致相同
移动:工具图标;鼠标左键;三重轴旋转:工具图标;鼠标右键;三重轴镜向:插入—>镜向零部件阵列:插入—>零部件阵列线性阵列:与零件环境中相同圆
