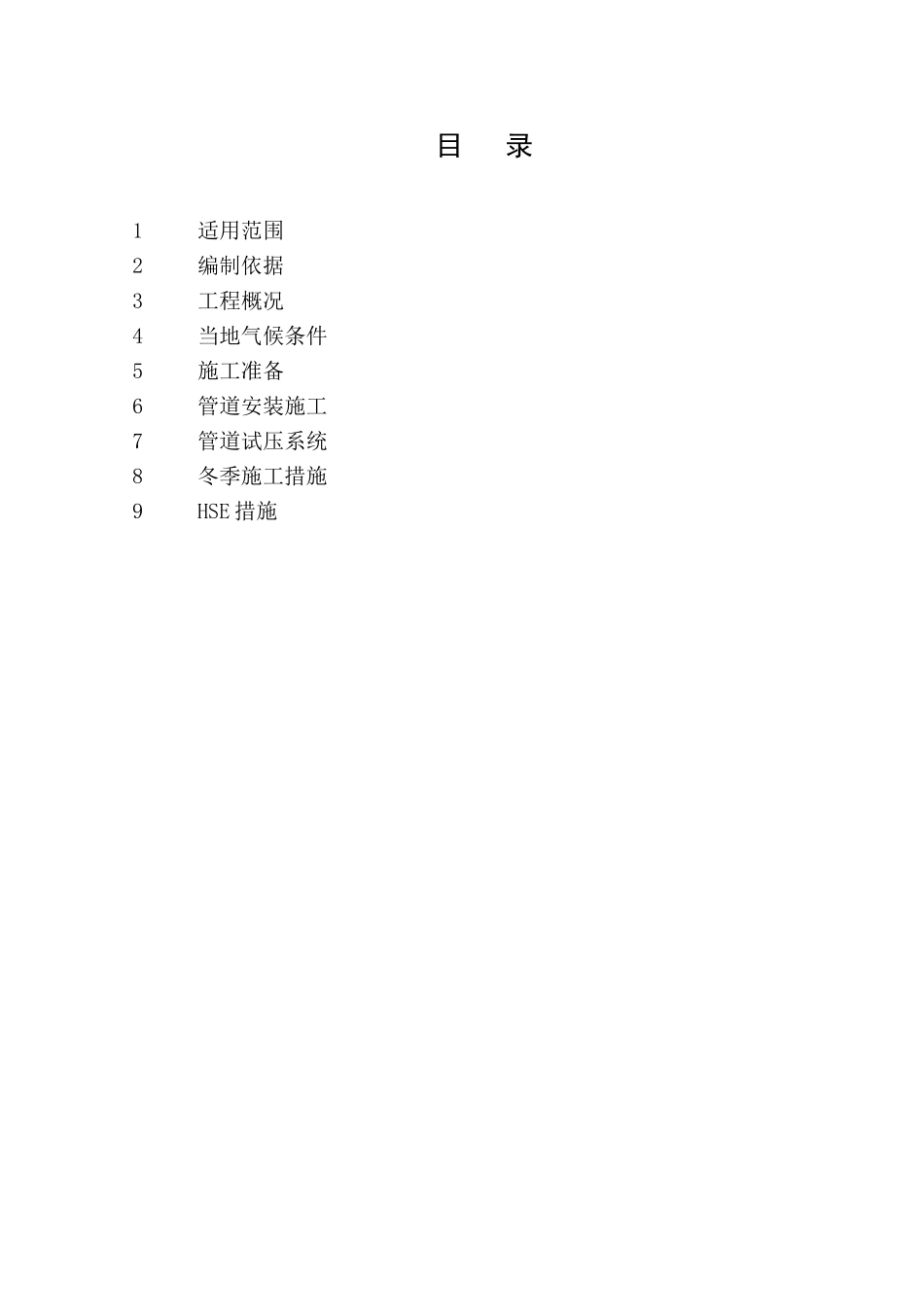

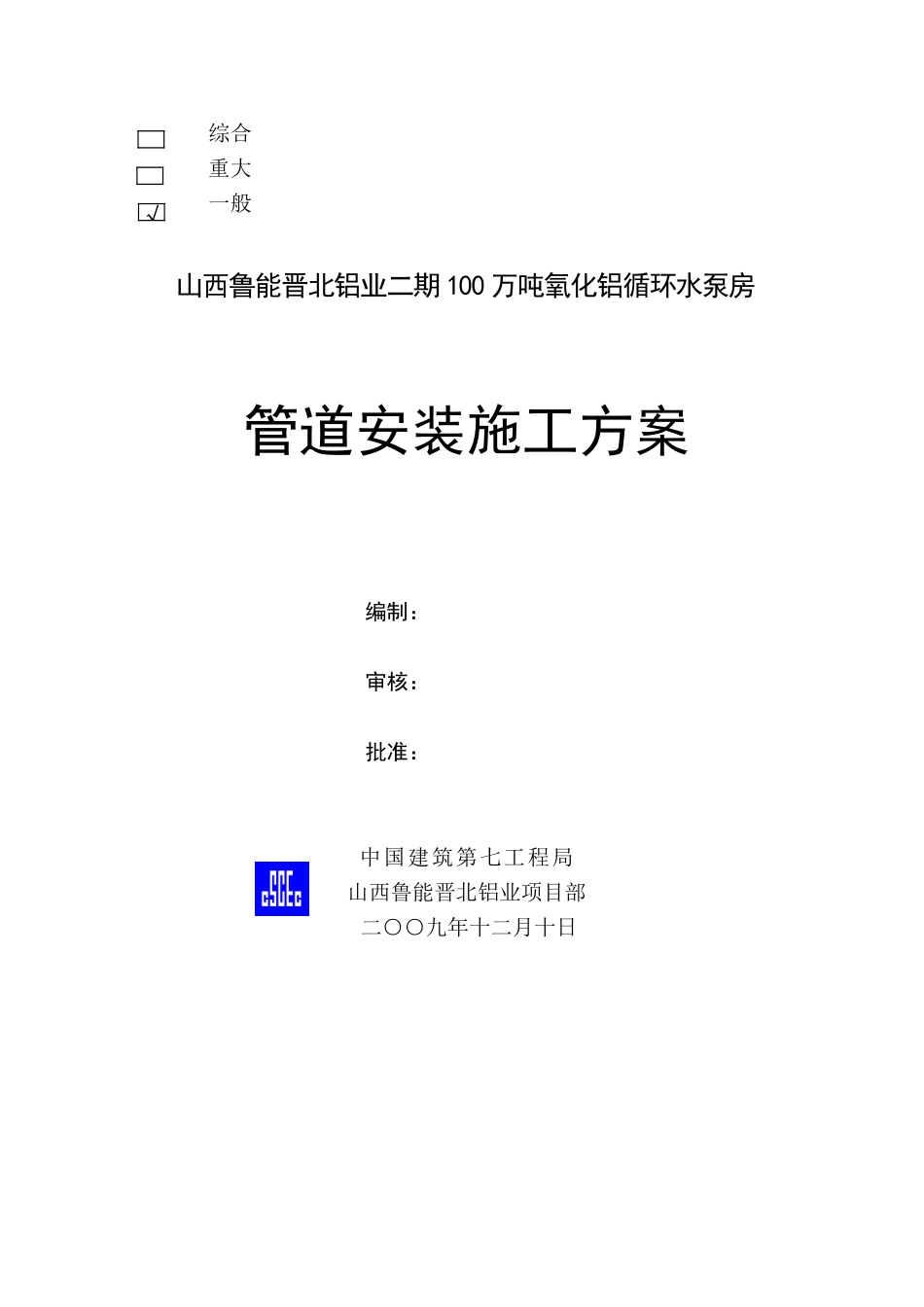

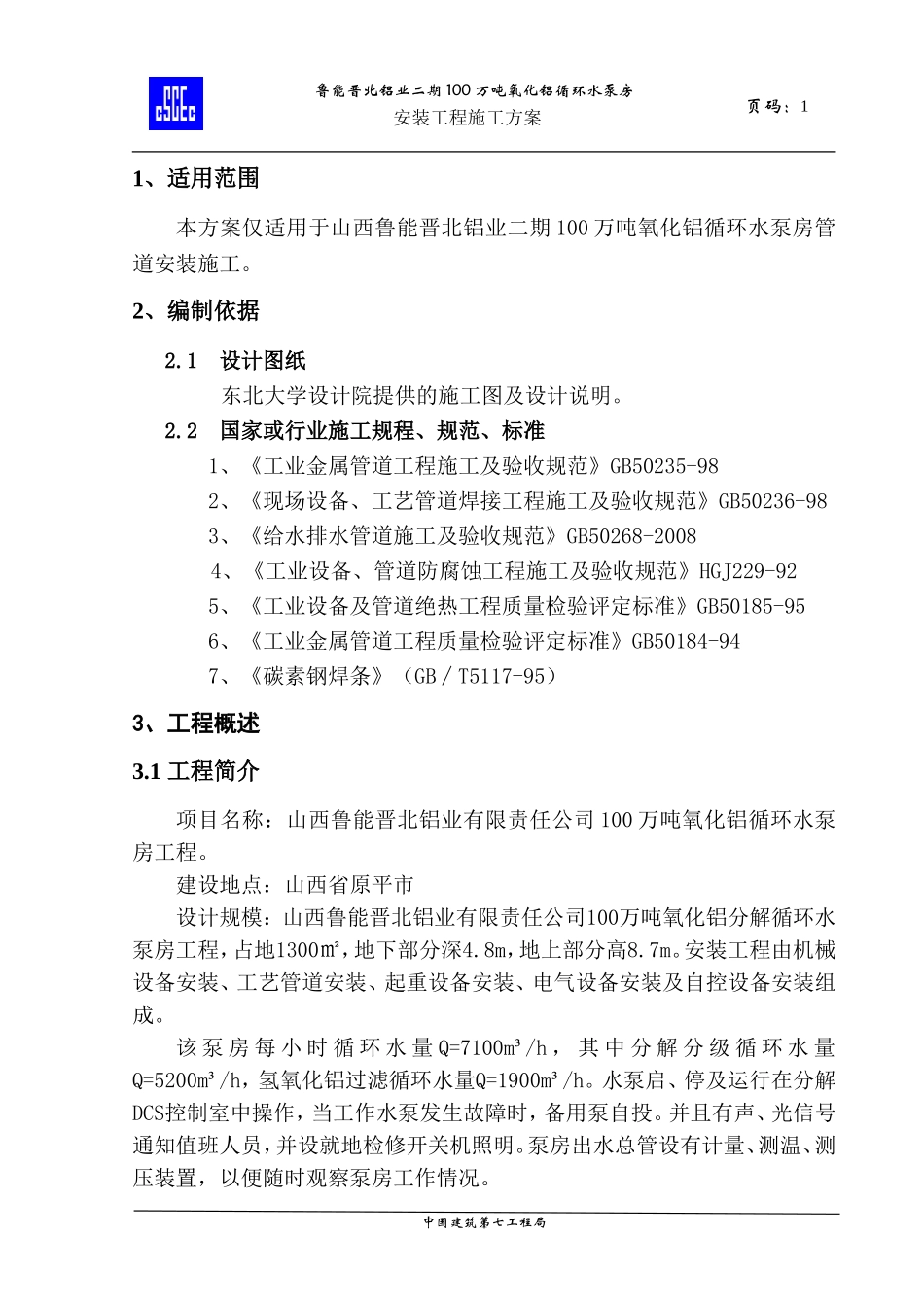

综合重大一般山西鲁能晋北铝业二期100万吨氧化铝循环水泵房管道安装施工方案编制：审核：批准：中国建筑第七工程局山西鲁能晋北铝业项目部二○○九年十二月十日√目录1适用范围2编制依据3工程概况4当地气候条件5施工准备6管道安装施工7管道试压系统8冬季施工措施9HSE措施鲁能晋北铝业二期100万吨氧化铝循环水泵房安装工程施工方案页码：11、适用范围本方案仅适用于山西鲁能晋北铝业二期100万吨氧化铝循环水泵房管道安装施工。2、编制依据2.1设计图纸东北大学设计院提供的施工图及设计说明。2.2国家或行业施工规程、规范、标准1、《工业金属管道工程施工及验收规范》GB50235-982、《现场设备、工艺管道焊接工程施工及验收规范》GB50236-983、《给水排水管道施工及验收规范》GB50268-20084、《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-925、《工业设备及管道绝热工程质量检验评定标准》GB50185-956、《工业金属管道工程质量检验评定标准》GB50184-947、《碳素钢焊条》（GB∕T5117-95）3、工程概述3.1工程简介项目名称：山西鲁能晋北铝业有限责任公司100万吨氧化铝循环水泵房工程。建设地点：山西省原平市设计规模：山西鲁能晋北铝业有限责任公司100万吨氧化铝分解循环水泵房工程，占地1300㎡，地下部分深4.8m，地上部分高8.7m。安装工程由机械设备安装、工艺管道安装、起重设备安装、电气设备安装及自控设备安装组成。该泵房每小时循环水量Q=7100m³/h，其中分解分级循环水量Q=5200m³/h，氢氧化铝过滤循环水量Q=1900m³/h。水泵启、停及运行在分解DCS控制室中操作，当工作水泵发生故障时，备用泵自投。并且有声、光信号通知值班人员，并设就地检修开关机照明。泵房出水总管设有计量、测温、测压装置，以便随时观察泵房工作情况。中国建筑第七工程局1鲁能晋北铝业二期100万吨氧化铝循环水泵房安装工程施工方案页码：2泵房设备及金属设备安装工作内容有：20SAP-6A型单级双吸卧式中开离心泵4台及配套电机；350S-75A型单级双吸卧式中开离心泵3台及配套电机；65WQ25-15型潜污泵2台；LHT10-10.5-D型电动葫芦双梁单钩桥式起重机1台；AS525-164/1型电动葫芦1台；AF-906PR网式过滤器2台；NCB200-2-2-2型自动加药装置2台（计量泵、搅拌器个2台）；GMAE2-1800型全自动软水装置2台；D941X-10型DN250电动蝶阀1个；D941X-10型DN400电动蝶阀3个；D941X-16型DN500电动蝶阀4个;加药管采用PP-R塑料管，热熔连接；其它给排水管道DN<100采用热浸镀锌钢管，丝扣连接；DN>100采用焊接钢管，焊接。4、施工机具、人力配备4.1施工机具准备序号机具名称规格型号单位数量备注1汽车吊8t台12货车1.5t台13千斤顶10-50t台44手拉葫芦3t、5t台125交流焊机BX3-500台66焊条烘干箱DH-20型台17焊条保温箱个28磁力钻Ф32台19百分表及磁性表架套410套筒板手35件套211卷扬机JJM-5T、8T台24.2施工人力配备序号工种数量备注1起重工102铆工303电焊工40中国建筑第七工程局2鲁能晋北铝业二期100万吨氧化铝循环水泵房安装工程施工方案页码：34架设工205力工606电工17质检员18现场技术员19材料员110安全员15、施工准备5.1技术准备1、划分各专业责任工程师职责，明确个人职责所在，由主任工程师统一对各专业责任工程师统一考核，考核合格后正式上岗。2、各专业认真熟悉图纸，认真执行图纸会审制度和设计变更签字制度，执行图纸交底和技术交底制度。3、建立工程技术资料档案制度，要求资料与工程同步进行，及时、准确的做好原始施工记录，严格按照《山西省资料整编统一规定》执行，资料要求做到标准化、规范化。4、及时进行工程的隐蔽验收工作，使实测实量结果控制在规范规定的允许偏差范围之内。5、认真执行专业会签制度，协调各专业间的关系，避免预埋管件、预留洞的遗漏或错位。6、做好进度计划图，严格控制各个节点。7、所有仪器、仪表、量具经过校验并经有关部门审定后受控于专人负责，并对人员进行培训，合格后方可上岗。8、认真执行季节性施工技术措施不因气候而影响工程。6、管道安装6.1工艺管道的特点1、工艺管道的种类种子分解工程系统的工艺管道按输送介质分为：精液管道、压缩空气管道、蒸汽管道、软水管道、热水...
