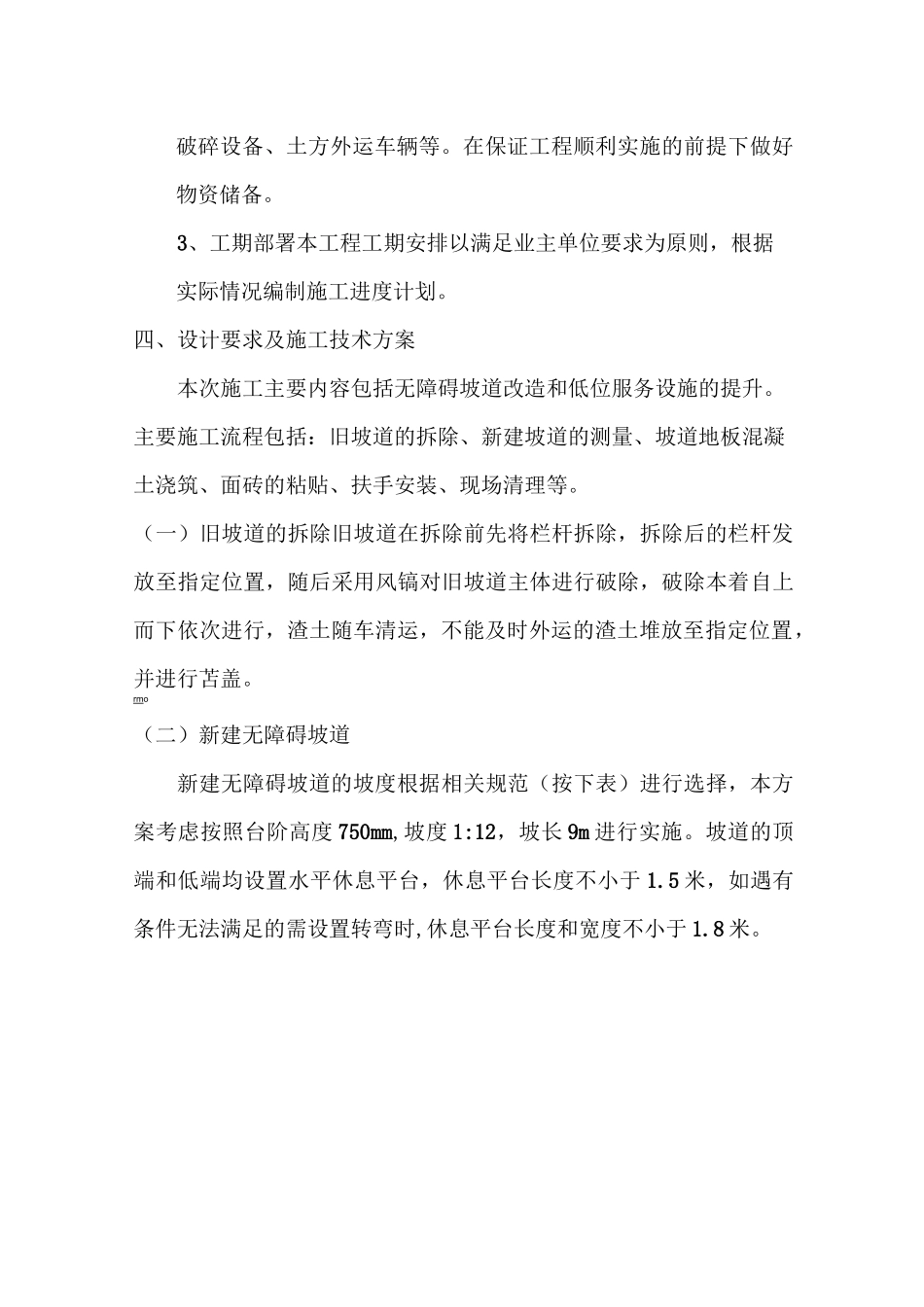

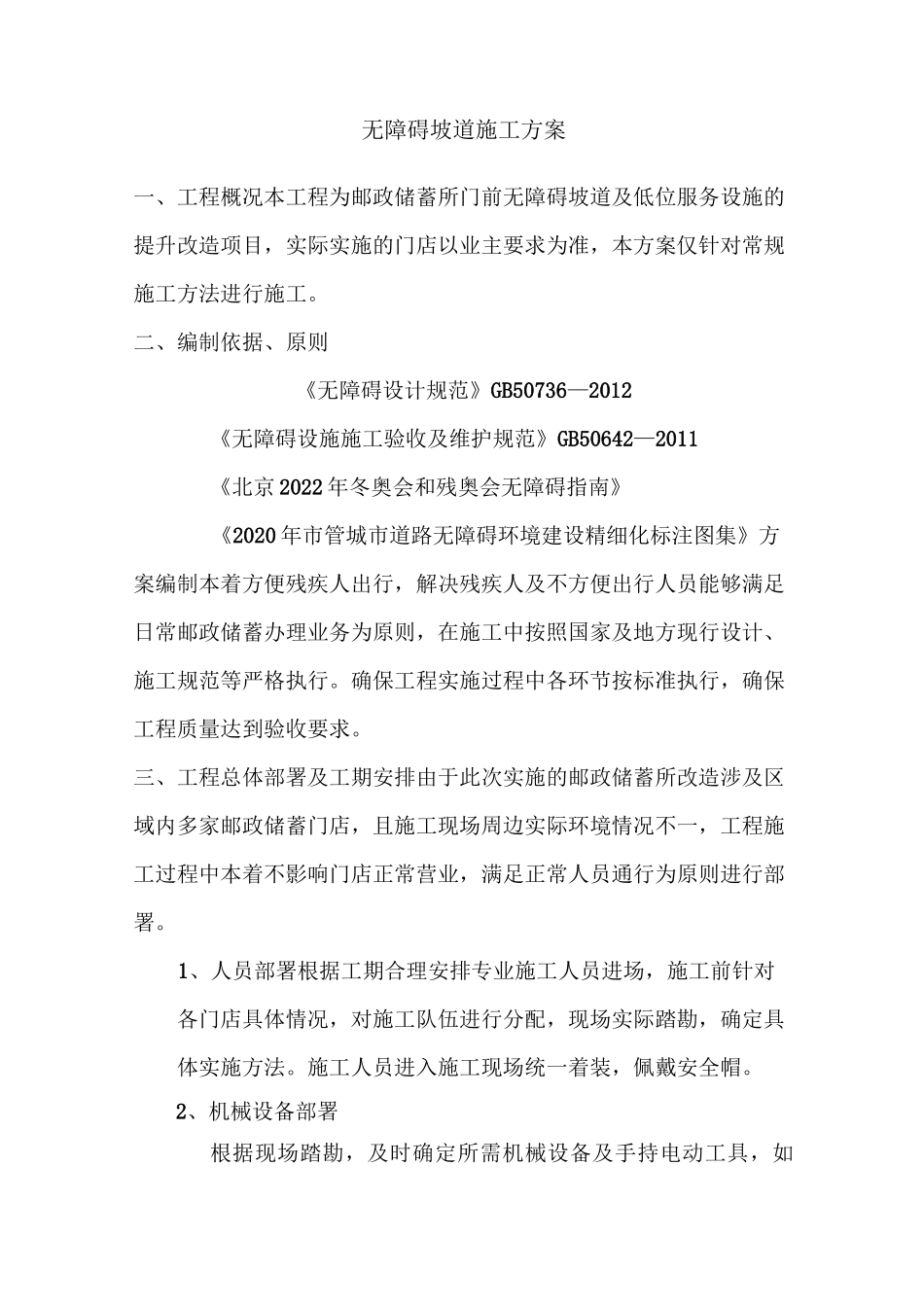

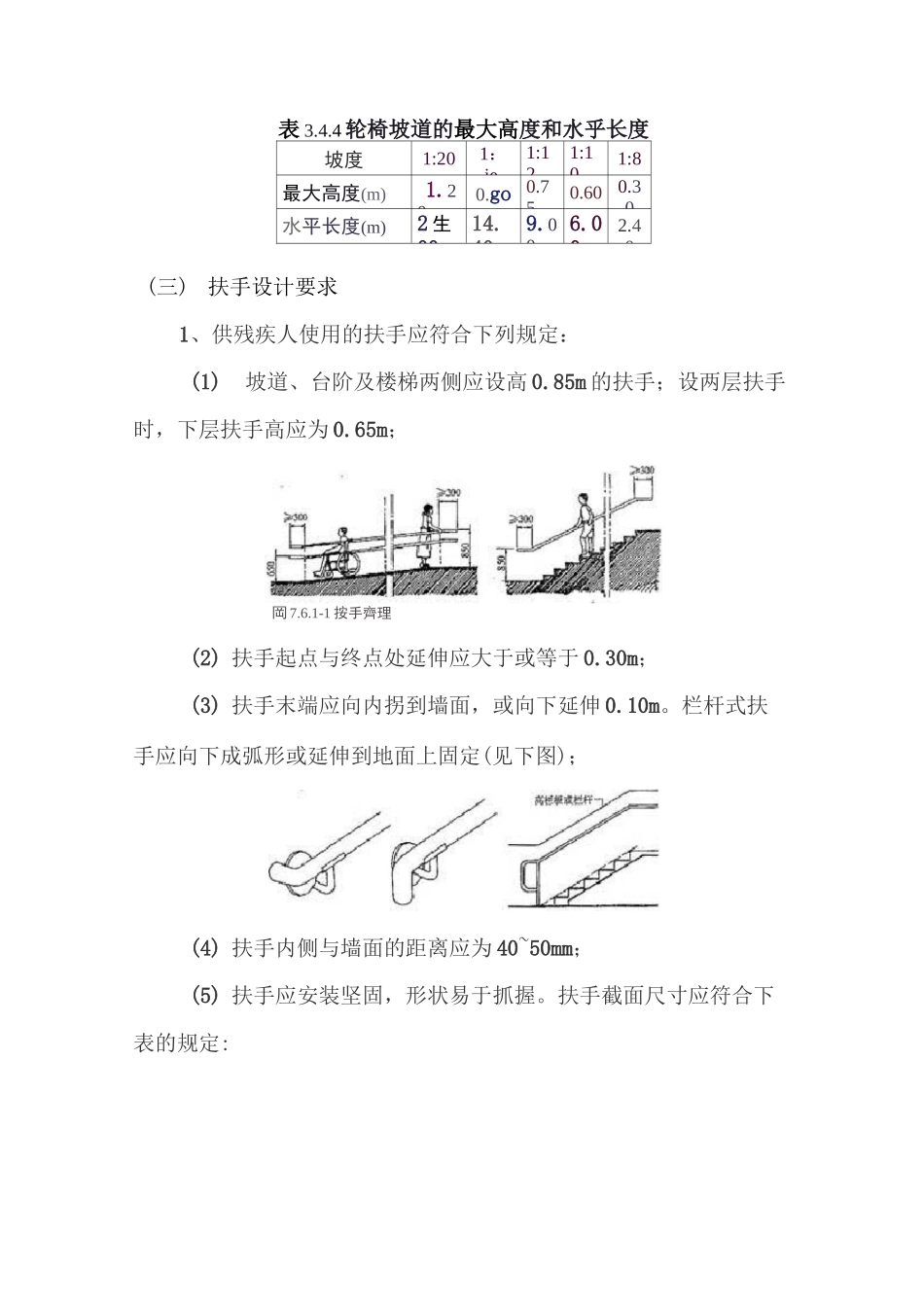

无障碍坡道施工方案一、工程概况本工程为邮政储蓄所门前无障碍坡道及低位服务设施的提升改造项目，实际实施的门店以业主要求为准，本方案仅针对常规施工方法进行施工。二、编制依据、原则《无障碍设计规范》GB50736—2012《无障碍设施施工验收及维护规范》GB50642—2011《北京2022年冬奥会和残奥会无障碍指南》《2020年市管城市道路无障碍环境建设精细化标注图集》方案编制本着方便残疾人出行，解决残疾人及不方便出行人员能够满足日常邮政储蓄办理业务为原则，在施工中按照国家及地方现行设计、施工规范等严格执行。确保工程实施过程中各环节按标准执行，确保工程质量达到验收要求。三、工程总体部署及工期安排由于此次实施的邮政储蓄所改造涉及区域内多家邮政储蓄门店，且施工现场周边实际环境情况不一，工程施工过程中本着不影响门店正常营业，满足正常人员通行为原则进行部署。1、人员部署根据工期合理安排专业施工人员进场，施工前针对各门店具体情况，对施工队伍进行分配，现场实际踏勘，确定具体实施方法。施工人员进入施工现场统一着装，佩戴安全帽。2、机械设备部署根据现场踏勘，及时确定所需机械设备及手持电动工具，如破碎设备、土方外运车辆等。在保证工程顺利实施的前提下做好物资储备。3、工期部署本工程工期安排以满足业主单位要求为原则，根据实际情况编制施工进度计划。四、设计要求及施工技术方案本次施工主要内容包括无障碍坡道改造和低位服务设施的提升。主要施工流程包括：旧坡道的拆除、新建坡道的测量、坡道地板混凝土浇筑、面砖的粘贴、扶手安装、现场清理等。（一）旧坡道的拆除旧坡道在拆除前先将栏杆拆除，拆除后的栏杆发放至指定位置，随后采用风镐对旧坡道主体进行破除，破除本着自上而下依次进行，渣土随车清运，不能及时外运的渣土堆放至指定位置，并进行苫盖。rmo（二）新建无障碍坡道新建无障碍坡道的坡度根据相关规范（按下表）进行选择，本方案考虑按照台阶高度750mm,坡度1:12，坡长9m进行实施。坡道的顶端和低端均设置水平休息平台，休息平台长度不小于1.5米，如遇有条件无法满足的需设置转弯时,休息平台长度和宽度不小于1.8米。表3.4.4轮椅坡道的最大高度和水乎长度坡度1:201：ie.1:121:101:8最大高度(m)1.200.go0.750.600.30水平长度(m)2生0014.409.006.002.40(三)扶手设计要求1、供残疾人使用的扶手应符合下列规定：(1)坡道、台阶及楼梯两侧应设高0.85m的扶手；设两层扶手时，下层扶手高应为0.65m；岡7.6.1-1按手齊理(2)扶手起点与终点处延伸应大于或等于0.30m；(3)扶手末端应向内拐到墙面，或向下延伸0.10m。栏杆式扶手应向下成弧形或延伸到地面上固定(见下图)；(4)扶手内侧与墙面的距离应为40~50mm；(5)扶手应安装坚固，形状易于抓握。扶手截面尺寸应符合下表的规定:40-50JOTO40〜细扶手截面尺寸乡心宀/矽/2/30£KK.；--Wr■df—2QT：.j^n—】置即1朋2D商朋亂25購舉一100輛五吨一TUmu-弁1蚀j®兀叮笳:瓯打SOX8OX8.?!rJrttl'|•20U35X2更5淞不甘0血灯1店汗砂羽tmCxO0CCg.三）无障碍坡道设计及要求（见下图）1、无障碍坡道结构设计（1）30厚花岗岩（2）30厚1:3干硬水泥砂浆结合层（3）100厚C25钢筋混凝土（4）100厚碎石垫层（5）2:8灰土垫层不锈钢栏杆侧面示意图2、通路、走道和地面设计要求（1）乘轮椅者通行的走道和通路最小宽度应符合下表的规定（见下图）。谊凯口，垃冇轮椅通行最小宽度建筑类别最小宽度(m)1大型公共建筑走道>1.802中小型公共建筑走道>1.503检票口、结算口轮椅通道>0.904居住建筑走廊>1.205建筑基地人行通路>1.50(2)人行通路和室内地面应平整、不光滑、不松动不积水。(3)使用不同材料铺装的地面应相互取平；如有高差时不应大于15mm,并应以斜面过度。(4)人行通路和建筑入口的雨水箅子不得高出地面，其孔洞不得大于15mmxl5mm。（5）门扇向走道开启时应设凹室，凹室面积不应小于1.30x0.90m）。（6）墙面伸入走道的突出物不应大于0.10m,距地面高度应小于0.60m。（四）主要施工方法1、灰土垫层：1.1搅拌应保证拌合比例正确,拌合要均匀、颜色一致,拌合时应控制含水量。1.2铺设用小推车将拌合料推至施工现场用人工平铺,面层...
