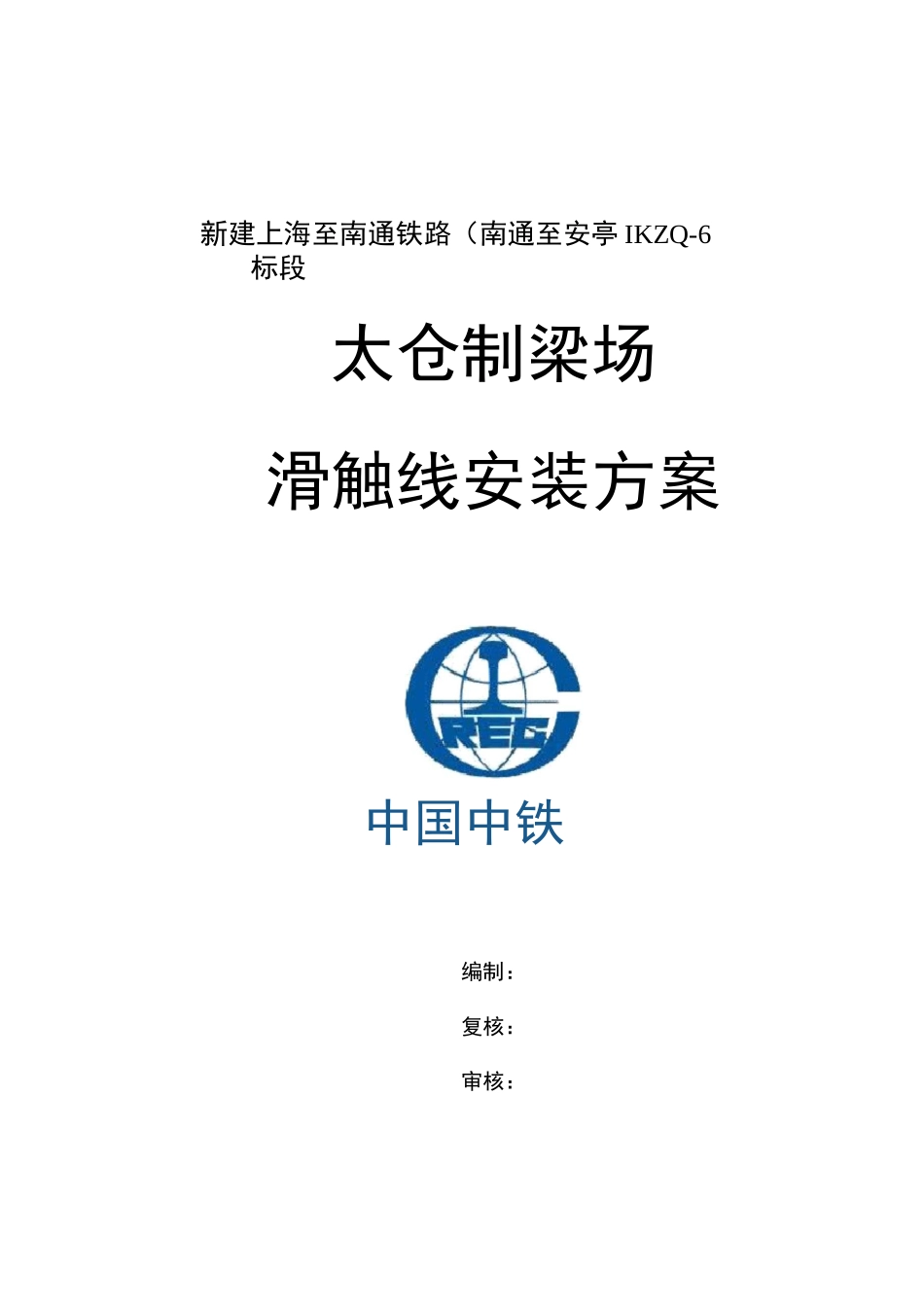

新建上海至南通铁路（南通至安亭IKZQ-6标段太仓制梁场滑触线安装方案中国中铁编制：复核：审核：中铁一局集团有限公司沪通铁路站前切标项目部2015年5月目录一、编制说明-0-二、技术参数-0-三、编制依据-0-四、工程简介-1-五、施工方案-1-5.1、施工程序-1-5.2施工方法及技术措施-2-5.2.1施工准备-2-5.2.2、设备验收-2-5.2.3人员安排-3-5.2.4施工周期-3-5.2.5机具选用-4-5.2.6钢结构选用-4-5.2.7滑触线选用-5-六、施工安装及材料技术要求-6-6.2滑线型号及技术要求-7-6.2.1选择滑线的依据-7-6.2.2技术指标-8-6.2.3性能指标-8-6.3附件结构-9-6.3.1附属结构示意图-9-6.3.2悬吊夹-9-6.3.3连接夹-9-6.3.4供电器-10-6.3.5端帽-10-6.3.6热膨胀段-10-6.3.7集电器-11-七、质量目标、质量保证体系及措施-12-7.1质量目标-12-7.2创优措施-12-7.3质量管理组织机构与保证体系-12-7.3.1质量管理组织机构-12-7.4质量保证体系及框图-13-7.5建立完善的质量自检体-13-八、安全目标、安全保证体系及措施-14-8.1安全目标-14-8.2安全管理组织机构及保证体系-14-8.2.1安全管理组织机构设置-14-8.2.2安全保证体系及框图-14-8.2.3安全保障人员配备-15-8.3安全措施-15-8.3.1安全保障检查程序-15-8.3.2安全管理保证措施-15-8.3.3安全经济保证措施-16-8.3.4安全制度保证措施-16-8.3.5安全技术保证措施-16-8.3.6防火、防盗及危爆物品管理措施-16-8.3.7机具安全保证措施-16-8.3.8应急响应（预案启动）-17-龙门吊滑触线施工方案一、编制说明本方案适用于中铁一局集团有限公司沪通铁路工程站前W标项目部太仓制梁场T梁生产区80吨门式起重机滑触线的安装施工。二、技术参数设备型号：HXPnR-H-500A设备名称：安全滑触线安装标高：5.5m-6m(相对标高)线制：三相五线制主要技术及性能指标：绝缘电阻：±10MQ；绝缘介电强度：工频交流3750V/S无击穿闪络；外壳阻燃性：本生灯法试验，阻燃性能良好；外壳防护等级：IP10耐化学腐蚀剂：耐酸、碱、盐雾；接触压降：0.15〜0.3V；集电器外壳耐热：1151；最大运行速度：600m/min。三、编制依据1、《建设工程施工现场供用电安全规范》(GB50194—2014)；2、《供配电系统设计规范》GB50052-2009；3、《低压配电设计规范》GB50054-2011；4、《通用用电设备配电设计规范》GB50055-2011；5、《施工现场临时用电安全技术规范》GJG46-2012；6、《铁路工程基本作业施工安全技术规程》TB10301-2009；7、《起重机滑接输电装置型号和基本参数》(JB/T6391-2010)；GB50017—2003钢结构设计规范；8、《钢结构设计规范》GBJ17-88；9、施工图纸和施工现场平面布置图。四、工程简介太仓制梁场地处江苏省苏州市太仓市科教新城群星社区群星村，位于线路里程DK121+825〜DK122+170右侧，沿线路方向纵列式布置。梁场承担新建上海至南通铁路（南通至安亭段）站前工程HTZQ-6标段内共计696孔（包含增加的既有蕰藻浜中桥改造的98孔）单线T梁的预制任务。沿线路方向纵列式布置，供应跨京沪线特大桥，安亭蕰藻浜III线、W线特大桥，黄封上、下行联络线特大桥及既有蕰藻浜中桥改造6座桥的单线T梁。其中32.6m铁路T梁568孔，30.6m铁路T梁18孔，26.6m铁路T梁18孔，24.6m铁路T梁92孔。梁场占地121.2亩，分为生产区、生产辅助区、办公生活区三大部分。计划设置12个制梁台座，其中32m台座8个，32m/30m/26m/24m共用台座4个，T梁存梁台座50个，采用80吨龙门吊单龙门单龙门吊装双层存梁，存梁能力100片。T梁移出台座采用80吨龙门吊提梁移梁，采用公路专用运梁车运梁。太仓制梁场80吨门式起重机移动供电滑触线安装，采用在2台龙门中间预埋钢柱，在钢柱两侧安装钢桁架悬吊滑触线，2台龙门吊分别取电的方式供电。（滑触线布置情况如下图所示：）五、施工方案5.1、施工程序5.2施工方法及技术措施5.2.1施工准备5.2.1.1根据现场龙门布置情况，施工负责人及安全员赴现场，勘察作业环境。5.2.1.2、根据现场施工情况，确定产品卸车方案及产品、施工工器具存放地点。5.2.1.3、编制施工方案，确定进场施工日期，落实施工人员，进行技术交底，准备好施工材料、机具和安全防护用品。5.2.1.4、施工前，施工设备和材料应齐全；5.2.1.5、施工中...
