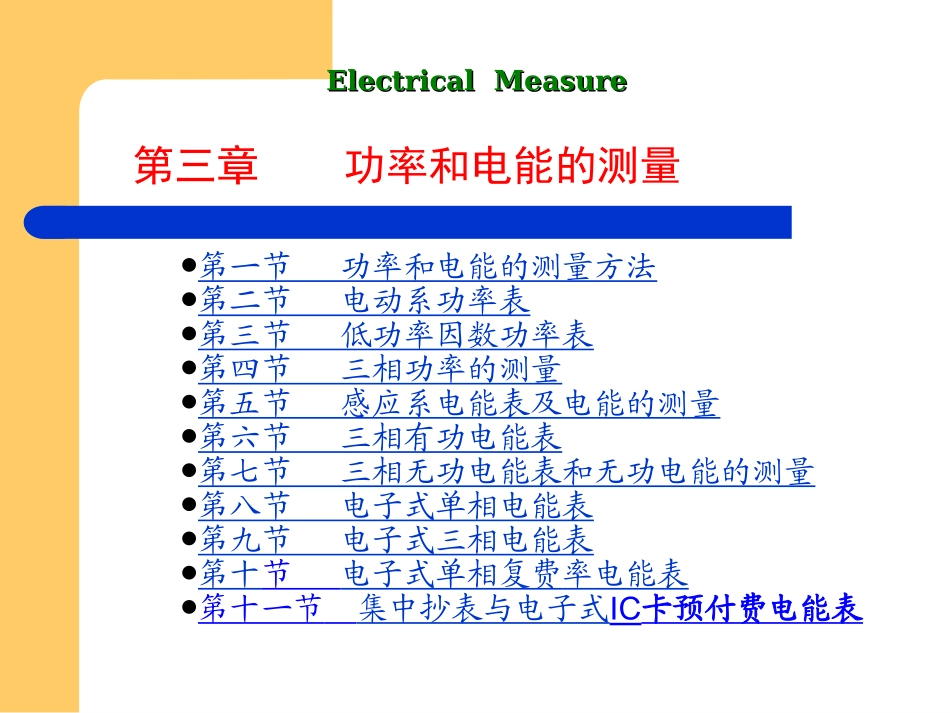

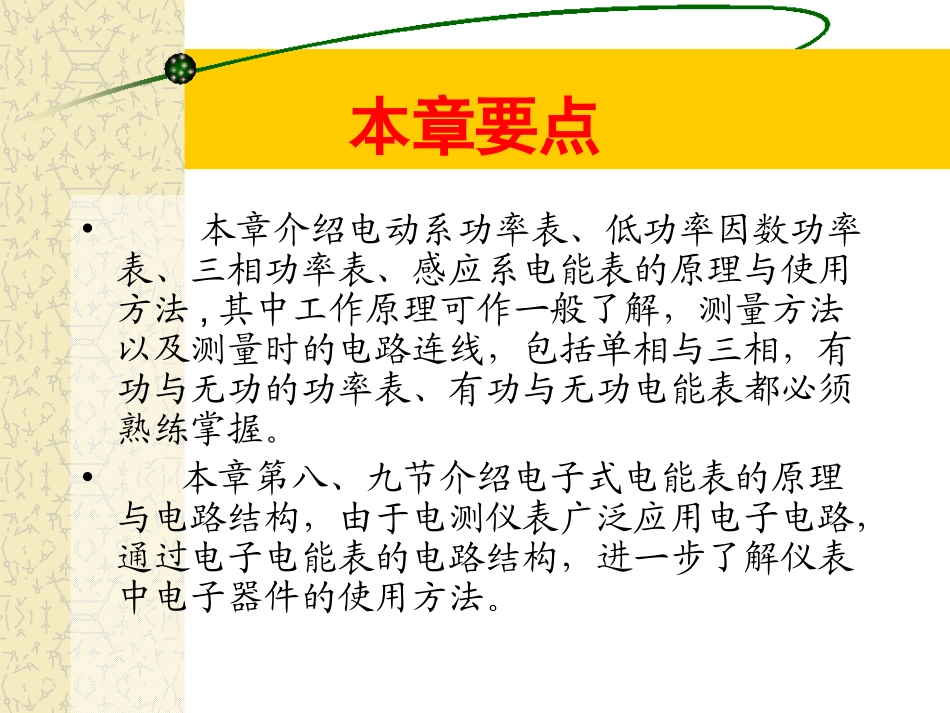

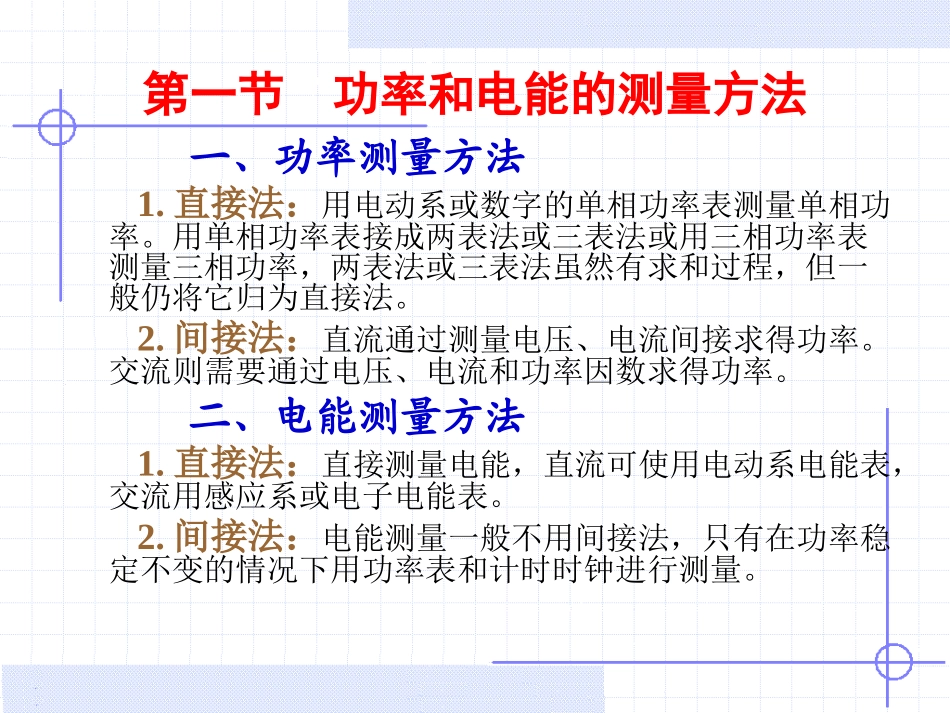

第三章功率和电能的测量第一节功率和电能的测量方法第二节电动系功率表第三节低功率因数功率表第四节三相功率的测量第五节感应系电能表及电能的测量第六节三相有功电能表第七节三相无功电能表和无功电能的测量第八节电子式单相电能表第九节电子式三相电能表第十节电子式单相复费率电能表第十一节集中抄表与电子式IC卡预付费电能表ElectricalMeasureElectricalMeasure本章要点•本章介绍电动系功率表、低功率因数功率表、三相功率表、感应系电能表的原理与使用方法,其中工作原理可作一般了解，测量方法以及测量时的电路连线，包括单相与三相，有功与无功的功率表、有功与无功电能表都必须熟练掌握。•本章第八、九节介绍电子式电能表的原理与电路结构，由于电测仪表广泛应用电子电路，通过电子电能表的电路结构，进一步了解仪表中电子器件的使用方法。第一节功率和电能的测量方法一、功率测量方法1.直接法：用电动系或数字的单相功率表测量单相功率。用单相功率表接成两表法或三表法或用三相功率表测量三相功率，两表法或三表法虽然有求和过程，但一般仍将它归为直接法。2.间接法：直流通过测量电压、电流间接求得功率。交流则需要通过电压、电流和功率因数求得功率。二、电能测量方法1.直接法：直接测量电能，直流可使用电动系电能表，交流用感应系或电子电能表。2.间接法：电能测量一般不用间接法，只有在功率稳定不变的情况下用功率表和计时时钟进行测量。三、变换式功率表常用的功率表多采用电动系，由于电动系仪表的生产工艺比较复杂，抗干扰能力低，所以近年来利用磁电系表芯做成的变换式功率表。表的结构如图。四、变换式功率表的工作原理变换式功率表先通过由两个互感器组成的取样电路，检测负载的电压与电流，由于两个互感器的一次绕组接法相反，使得互感器二次绕组的电流与负载的u、i关系如下式所示。)()(212211iRuNNiiRuNNiAA半导体二极管是一个非线性元件，适当调整R0和R1然后利用半导体二极管的平方律特性，使得磁电系指示仪表的两端电压与负载的u、i乘积即功率成正比。完成功率到电压的变换。并在标尺上刻以功率值。)14()()()(2022120220121uiRRNNKRiKRiKuuuAppu返回本章首页二极管平方律特性第二节电动系功率表一、工作原理电动系仪表是测量功率的最常用仪表，测功率时仪表的固定线圈与负载串联，反映负载电流I，可动线圈与负载并联，反映负载电压U，按电动系仪表工作原理，可推出可动线圈的偏转角正比于负载功率P。PKRUKIIKIP221PKIUKRtUtIKiiKPPcossin2)sin(221如果U、I为交流，同样可推出可动线圈的偏转角正比于交流负载功率P。二、扩大功率表电流量程扩大功率表量程可分别为扩大电流量程或扩大电压量程，扩大电流量程可将两个固定线圈从串联改为并联，量程可相应扩大一倍。固定线圈串联固定线圈并联但功率表的固定线圈只有两个，因此这种办法只能扩大量程一倍。功率表的选择和使用方法三、扩大功率表电压量程扩大电压量程可改变可动线圈的串联附加电阻，阻值不同时，可得到不同的电压量程，但工程上使用的电压等级都是按标准规定的，所以功率表的电压量程也都取标准值。例：D26－W型便携式单相功率表的电流量程为5／10A，电压量程为150／300／600V，其功率量程有：P1=5×150=750WP2=5×300=1500WP3=5×600=3000WP4=10×150=1500WP5=10×300=3000WP6=10×600=6000W这里的功率是指负载的功率因数cos＝1时的情况。而感性或容性负载的cos＜1，所以，上述量程是指最大功率量程。例:有一感性负载，额定功率为600W，额定电压为220V，cos＝0.8。现要用功率表去测量它实际消耗的功率，试选择所用功率表的量程。解因为负载额定电压为220V，应选功率表电压量程为300V。负载额定电流为A故确定选用电流量程为5A，电压量程为300V，功率量程为300×5=1500W的功率表。4.38.0220006cosUPI四、功率表正确接线由于电动系功率表指针的偏转方向与两线圈中电流的方向有关，为防止指针反转，规定了两线圈的电源（发电机）端，用符号“*”表示。功率表正确接线应遵守“电源端”守则，即接线时应将...
