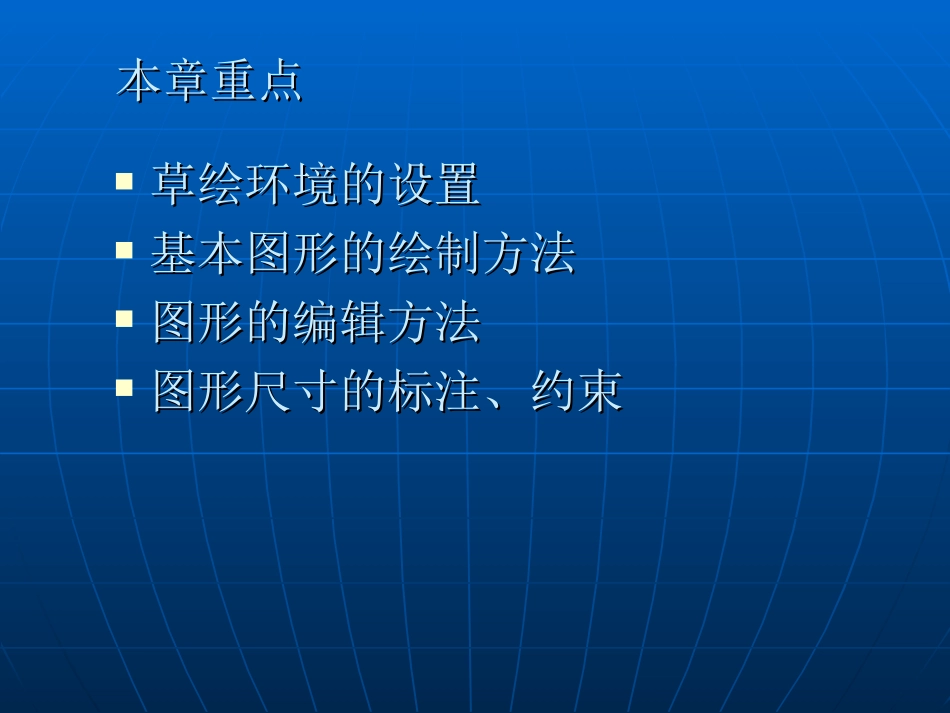

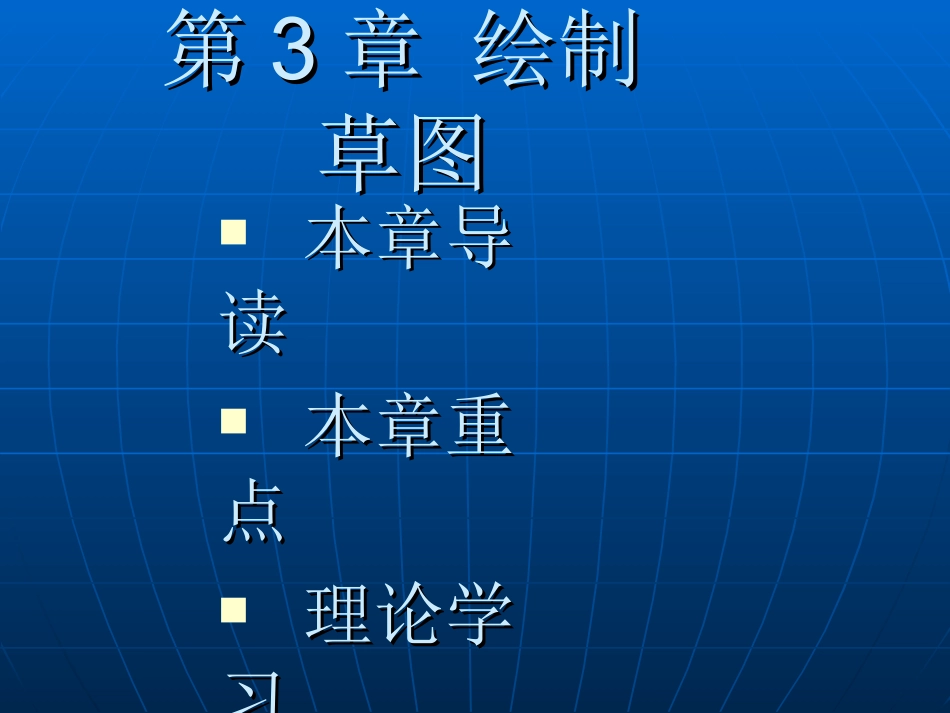

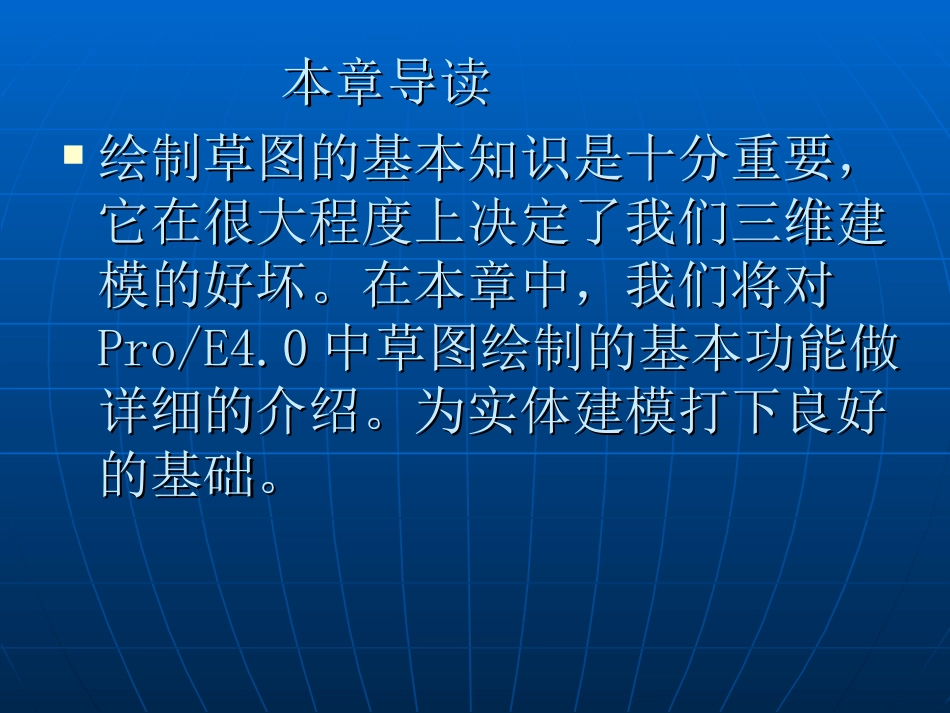

第第33章绘制章绘制草图草图本章导本章导读读本章重本章重点点理论学理论学习习作业作业本章导读本章导读绘制草图的基本知识是十分重要，绘制草图的基本知识是十分重要，它在很大程度上决定了我们三维建它在很大程度上决定了我们三维建模的好坏。在本章中，我们将对模的好坏。在本章中，我们将对Pro/E4.0Pro/E4.0中草图绘制的基本功能做中草图绘制的基本功能做详细的介绍。为实体建模打下良好详细的介绍。为实体建模打下良好的基础。的基础。本章重点本章重点草绘环境的设置草绘环境的设置基本图形的绘制方法基本图形的绘制方法图形的编辑方法图形的编辑方法图形尺寸的标注、约束图形尺寸的标注、约束3.13.1草绘环境草绘环境||基本概念基本概念草绘是一项基本技巧。草绘截面可以作为单独对象创建，也草绘是一项基本技巧。草绘截面可以作为单独对象创建，也可以在创建特征过程中创建。重要术语：可以在创建特征过程中创建。重要术语：图元图元::草绘环境中的任何元素。如直线、圆弧、圆、样条、点草绘环境中的任何元素。如直线、圆弧、圆、样条、点和坐标系等。和坐标系等。约束：定义图元几何或图元间的关系。如：可以约束两条直线约束：定义图元几何或图元间的关系。如：可以约束两条直线平行或垂直，这时会出现约束符号。平行或垂直，这时会出现约束符号。参数：草绘中的辅助元素，用来定义草绘的形状和尺寸。参数：草绘中的辅助元素，用来定义草绘的形状和尺寸。参照图元：指创建特征截面或轨迹时所参照的图元。参照图元：指创建特征截面或轨迹时所参照的图元。弱尺寸和弱约束：系统自动创建的尺寸或约束，以灰色显示弱尺寸和弱约束：系统自动创建的尺寸或约束，以灰色显示强尺寸和强约束：由用户创建的尺寸和约束，以较深的颜色显强尺寸和强约束：由用户创建的尺寸和约束，以较深的颜色显示示3.1草绘环境进入草绘环境的3种方法：①文件|新建②在特征建立时，单击操控板中的“放置”按钮在弹出对话框中单击“定义”③在零件或装配环境中，单击工具栏中的“草绘工具”3.1草绘环境设置草绘环境：草绘|选项视图|显示设置|系统颜色3.23.2草图绘草图绘制制1.1.绘制直线：绘制直线：用点击方式画直线，单击中键完成绘制。用点击方式画直线，单击中键完成绘制。直线直线相切中心线和中心线相切3.2草图绘制2.绘制矩形：指定矩形对角线的起点与终点绘制矩形,矩形的边的是铅直和水平的.⒊绘制圆:绘制圆的方法。①.绘制中心圆：使用“圆心和点”命令绘制一个圆。②.绘制同心圆：是参照一个圆或一段圆孤所创建的圆③.绘制与3个图元相切的圆。④.通过3点绘制圆⑤.绘制椭圆：使用椭圆命令可以绘制一个椭圆。3.2草图绘制3.2草图绘制4.绘制圆弧：绘制圆弧有多种方法。①.通过3点绘制圆弧:起点、端点和中间点②.绘制同心圆弧：在绘制过程中，不但要指定参照圆或圆弧，而且还要指定圆弧的起点和终点才能确定圆弧。③.通过圆心和两端点绘制圆弧。④.绘制与3个图元相切的圆弧。⑤.绘制圆锥线：使用“圆锥”命令可以在二维剖面上绘制一条圆锥线。3.2草图绘制5.样条曲线：使用“样条”命令可以绘制平滑的通过任意多个点的曲线。6.圆角：①.绘制圆角：圆角半径的大小与选择边的位置有关。②.绘制椭圆形圆角：可以在两图元之间绘制一个椭圆形圆角。3.2草图绘制7.点和坐标系：点用来辅助其他图元的绘制，在“点”命令下，在绘图区单击鼠标即可定义一个点，继续此操作可以定义一系列的点。坐标系用来标注样条曲线和某些特征的生成。3.2草图绘制8.文本：文本用于在指定的位置产生文字。9.调色板：调色板工具提供了常用的图形调色板有4个选项卡：“多边形”：包括常规多边形“轮廓”：包括常规轮廓“形状”：包括其它常见形状“星形”：包括常规星形3.2草图绘制3.33.3草图编辑草图编辑绘制图元的命令只能绘制一些简单的绘制图元的命令只能绘制一些简单的基本图形，要想获得复杂的图形，就基本图形，要想获得复杂的图形，就需借助草图编辑命令对图元进行位置、需借助草图编辑命令对图元进行位置、形状的调整。草图的编辑有：形状的调整。草图的编辑有：1.1.镜像镜像2.2.缩放和旋转缩放...
