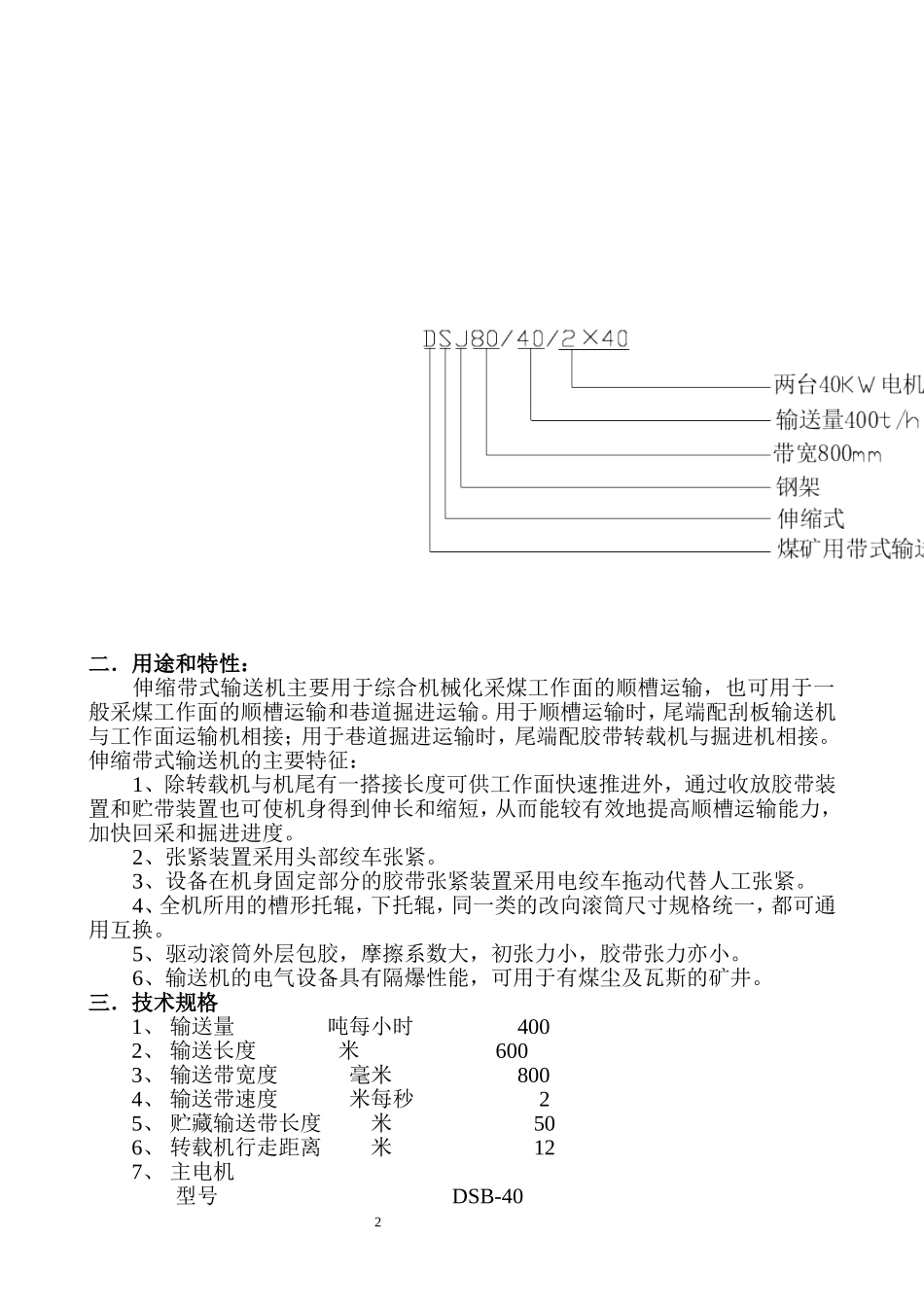

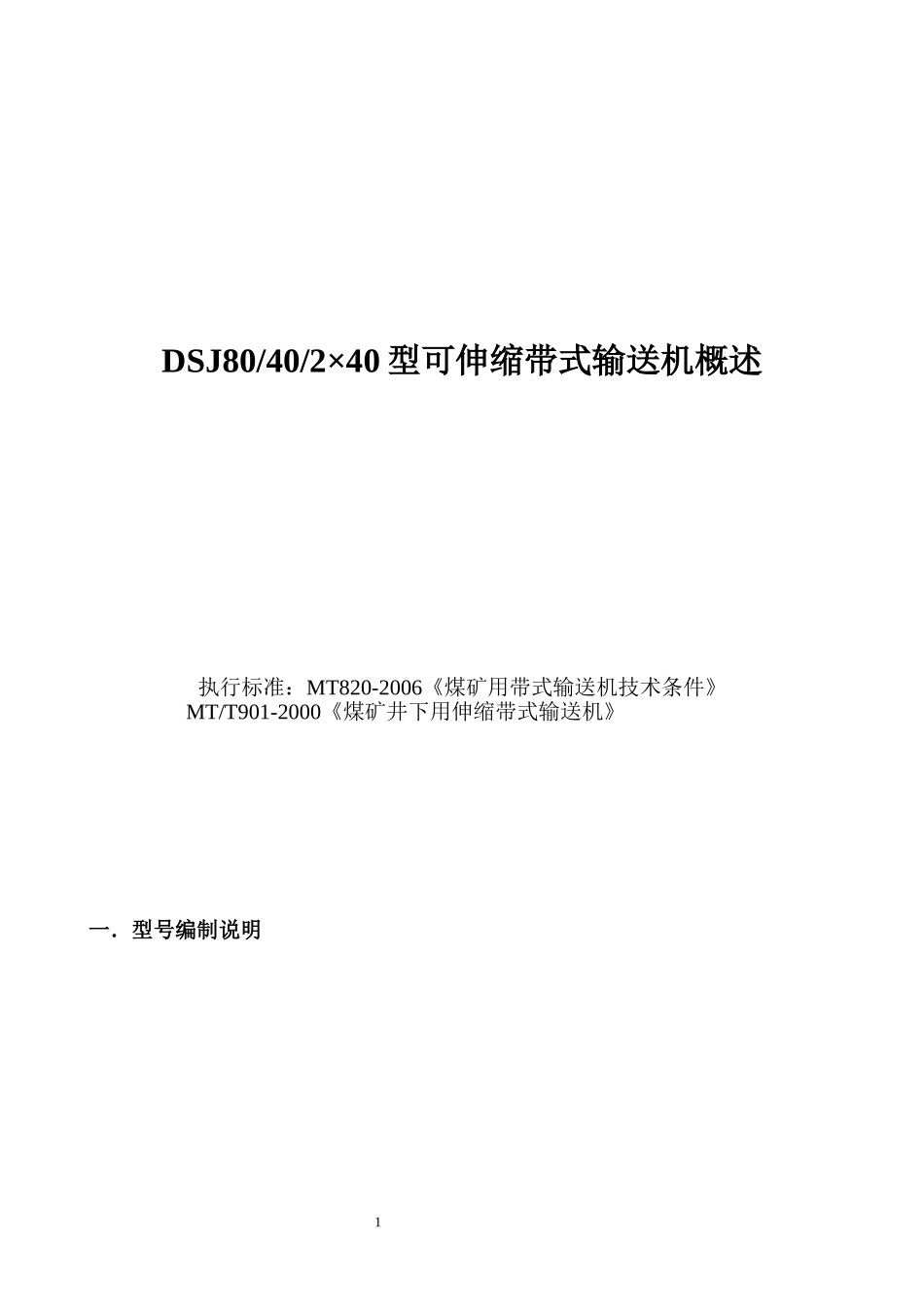

DSJ80/40/2×40型可伸缩带式输送机概述执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》一．型号编制说明1二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。2、张紧装置采用头部绞车张紧。3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。三．技术规格1、输送量吨每小时4002、输送长度米6003、输送带宽度毫米8004、输送带速度米每秒25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-402功率千瓦2×40转速转每分1470电压伏6608、驱动滚筒直径毫米Φ5009、卸载滚筒直径毫米Φ40010、机尾滚筒直径毫米Φ40011、贮带部分改向滚筒直径毫米Φ320、Φ20012、减速器型号JS40功率千瓦2×40传动比i18.449513、输送带规格名称橡胶面整芯阻燃输送带14、张紧绞车牵引力千克5000电机功率千瓦7.5电机电压伏66015、机头传动部分外形尺寸毫米4232×1961×144316、总重千克49280四．工作原理及主要部件结构特点1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。它利用胶带多次折返和收放的原理调节长度，当张紧车向机尾一端移动时，胶带进入贮带装置内，机尾在绞车牵引下回缩；反之则机尾延伸，从而使输送机具有可伸缩的性能，以适应前进或后退式长壁采煤顺槽输送和巷道掘进运输的需要，当张紧车到达轨道的终端时，就需要收掉或接入一卷胶带，使输送机继续具有伸缩的性能。2、DSJ/80/40/2×40型伸缩带式输送机分为固定部分和非固定部分两大部分，固定部分由机头传动装置、贮带装置、张紧装置、软启动器、制动器等组成，非固定部分由无螺栓连接的快速拆装支架及机尾组成。（见图1）五．工作条件该机工作环境温度在-10℃到+40℃，环境相对湿度不超过95％。1.机头传动装置由驱动滚筒、驱动装置、机架、卸载端等组成。（图1）机头传动装置是整个输送机的驱动装置，两台40千瓦的电动机通过减速器同时传给用两个齿轮串联的传动滚筒。输送机采用双滚筒驱动，驱动滚筒直径为Φ500毫米，滚筒表面有一层硫化橡胶，可提高滚筒与胶带的摩擦系数，防止打滑。驱动装置由矿用隔爆电动机、梅花联轴器、减速器、凸缘联轴器等组成。电动机输出轴通过梅花联轴器与减速器输入轴连接；减速器输出轴通过凸缘联轴器与驱动滚筒的出轴相联；驱动装置采用对称设计，可根据生产需求及矿井巷道条件将驱动装置安装在机架的左侧或右侧。卸载端是由在机头最前部外伸的卸载架和安装在卸载架上的卸载（改向）滚筒组成。卸载滚筒直径为Φ400毫米，安装的轴线位置可调节，以调正胶带在机头部的跑偏。卸载端的后部还装有一个直径为Φ200毫米的改向滚筒以改变胶带的运行方向。卸载滚筒处设清扫器,采用重锤调整。2、贮带装置3由贮带转向架、贮带仓、张紧车等组成。贮带转向架、贮带仓主要为焊接结构，彼此用螺栓连接，组成了贮带装置的骨架。在贮带转向架内装有两个Φ320两个Φ200的改向滚筒与张紧车上的两个Φ320一个Φ200改向滚筒一起供胶带在贮带装置中往复导向，架子的上部安装槽形托滚和下托滚，以支撑胶带，在贮带仓内有15Kg/米钢轨组成的轨道，供张紧车行驶。张紧车由车架、车轮、滑轮组和改向滚筒等组成。张紧绞车通过钢绳、滑轮组牵引张紧车在轨道上行走，从而达到贮进或放出胶带的作用，并使胶带得到适当的张紧度。滑轮组由滑轮架和四个滑轮组成，它通过一销轴铰接在车架上，从而使作用于四个滑轮上大小不等的牵引...
