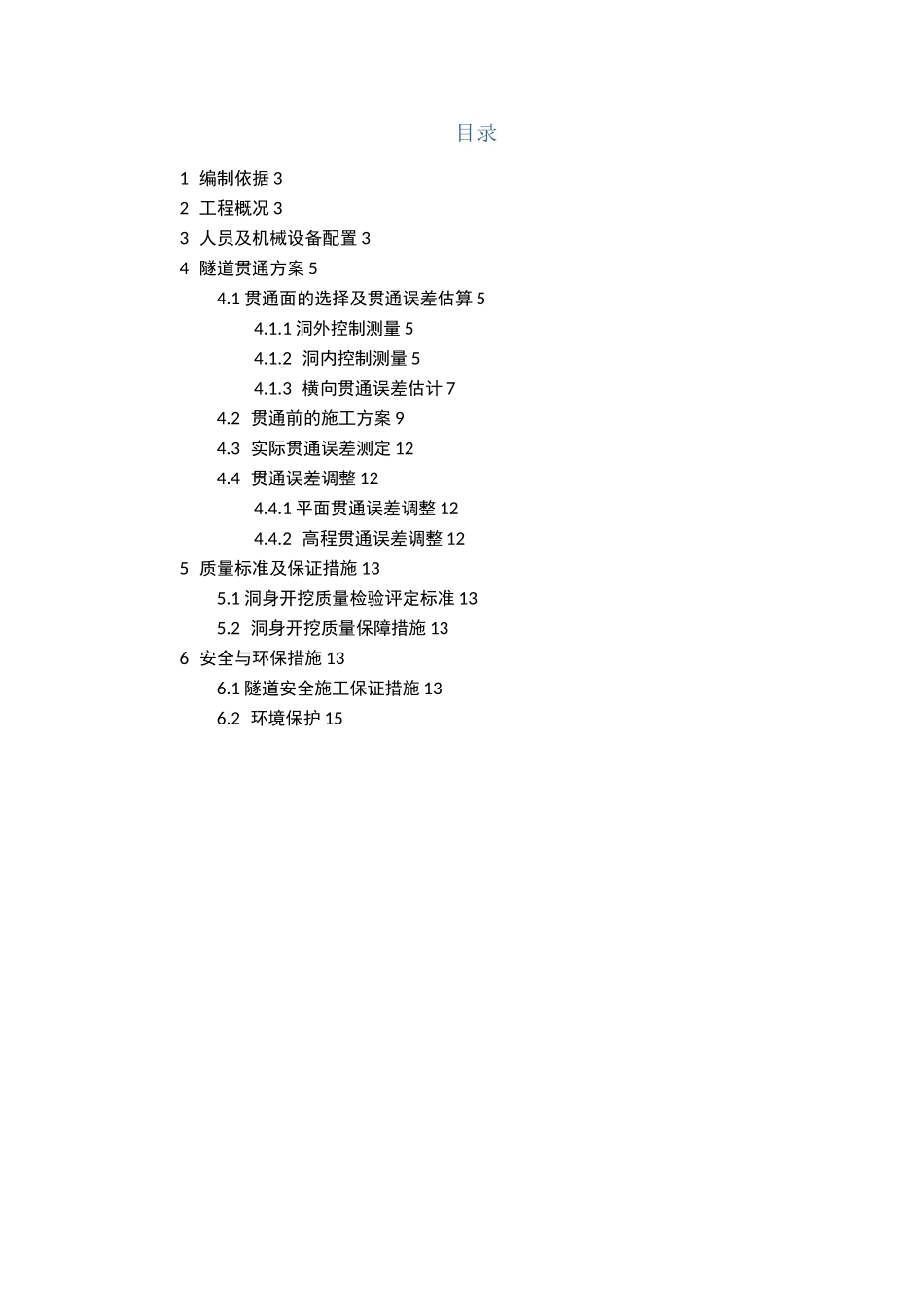

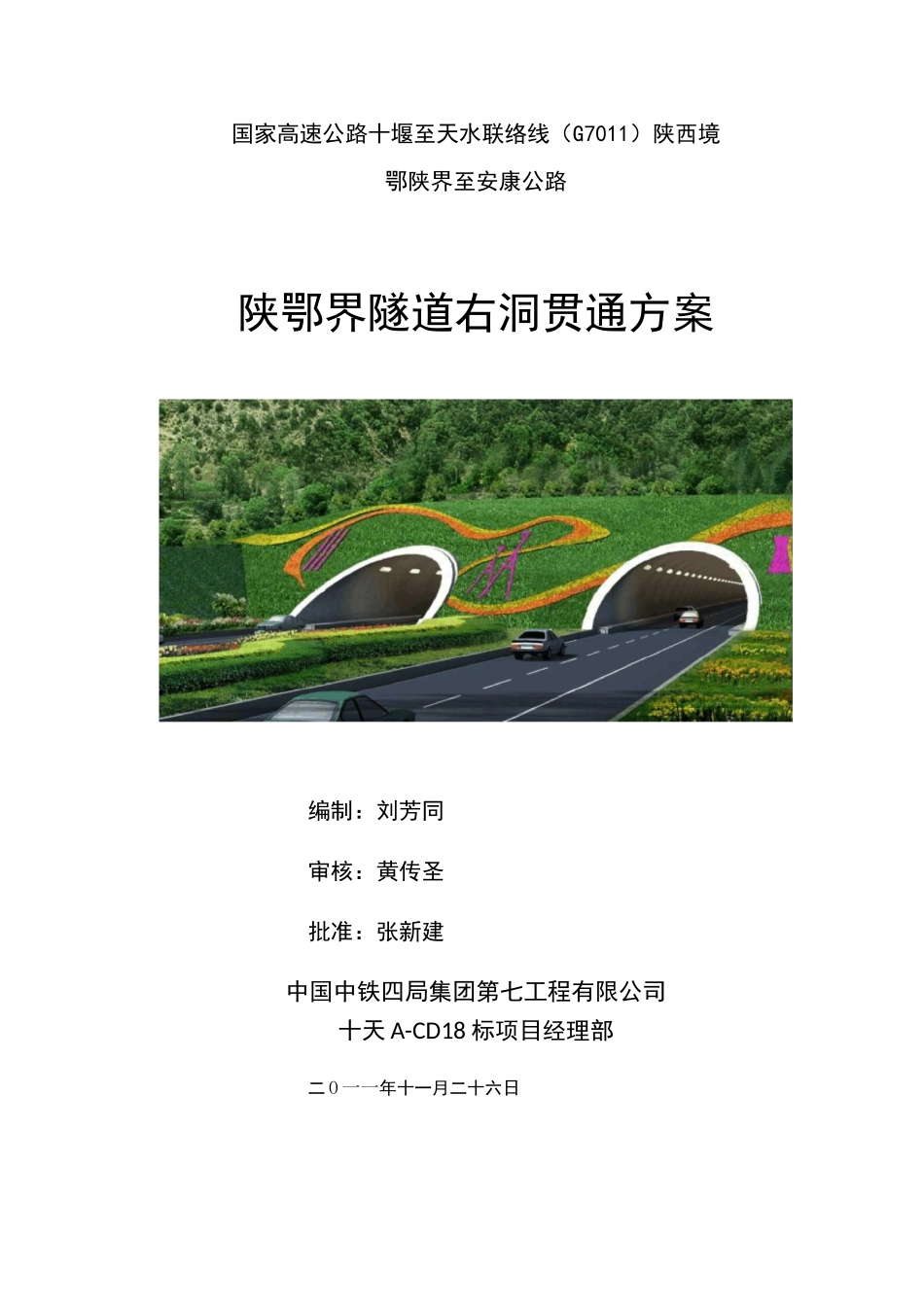

国家高速公路十堰至天水联络线（G7011）陕西境鄂陕界至安康公路陕鄂界隧道右洞贯通方案编制：刘芳同审核：黄传圣批准：张新建中国中铁四局集团第七工程有限公司十天A-CD18标项目经理部二O一一年十一月二十六日目录1编制依据32工程概况33人员及机械设备配置34隧道贯通方案54.1贯通面的选择及贯通误差估算54.1.1洞外控制测量54.1.2洞内控制测量54.1.3横向贯通误差估计74.2贯通前的施工方案94.3实际贯通误差测定124.4贯通误差调整124.4.1平面贯通误差调整124.4.2高程贯通误差调整125质量标准及保证措施135.1洞身开挖质量检验评定标准135.2洞身开挖质量保障措施136安全与环保措施136.1隧道安全施工保证措施136.2环境保护15陕鄂界隧道右洞贯通方案1编制依据①国家高速公路十堰至天水联络线（G7011）陕鄂界至安康公路A-CD19合同段两阶段施工图设计；②《工程测量规范》GB50026-2007;③《公路隧道施工技术规范》JTGF60-2009；④《公路工程质量检验评定标准》JTGF80/1-2004；⑤十天A-CD18标实施性施工组织设计；⑥项目已投入本工程的施工人员及机械设备，以及在其它同类工程施工中取得的成熟经验。2工程概况十天高速A-CD18标位于湖北境内郧县胡家营镇两河口乡富家河村，负责承建鄂陕界特长公路隧道（56015603m）进口端土建施工左洞施工范围：K02+783~ZK05+913,单向掘进3130m；右洞施工里程：YK02+803~YK05+613,单向掘进2810m，单洞累计5940m。本隧道为分离式，隧道平面设计线路为直线加圆曲线，圆曲线半径分别为6000m、6035m,圆曲线长度分别为1067.124m、1256.791m；竖向高程设计为1.2%上坡后在K5+260处下坡,坡度-0.8%,中间竖曲线半径50000m,长度999.998m。3人员及机械设备配置隧道贯通前，洞内超前支护、开挖、出渣、喷锚支护、钢拱架、防排水、二次衬砌等工序要保证平行流水作业。施工劳动力配置要求130人，单口劳动力计划见表3-1。表3-1单口劳动力计划配置表序号班组名称人数配置（人）工作内容备注11—1*10'幵挖班-ZXJcAI—IU-fe3.\ZX/——1—1rr□1—r钻孔装药爆破U-l/-L-2出渣班12装运洞渣31—1—1/J—L*7±支护班28—Aii/I1Jr=安装钢拱架锚杆（锚管）钢筋网喷射砼4钢筋班9丿、丿|urn\\btu曰AvrUiJ/JJuJ-锚杆（锚管）刚架衬钢筋制作安装5砼衬砌班18PUQ11\PUQ11AIJU^T^Sr」PrJ/3/J1lJJ1防水板安装立模衬砌砼6杂工班12便道维护通风清理7/J%—1—-电工班3电线安装跟班值日8测量、试验工5测量、试验9水沟由缆槽5水沟由缆槽合计：单口需投入劳力130人针对隧道贯通施工按专业化组织流水作业，以性能好、效率高、机况良好的大型设备装配挖装运、锚喷、衬砌、辅助作业等主要作业线，实现各机械化作业线的有机配合，实现隧道的稳步前进和顺利贯通。主要机械设备配置见表3-2。表3-2主要机械设备配置序号名称规格、型号、功率数量（台）备注1装载机ZL50C、侧翻、154KW22挖掘机PC200、1.2m313凿岩台架自制，4层1钻孔、挂布4空压机电动20m3/min55风动凿岩机YT28306自卸汽车东风3242、15t77喷浆机PZ-548模板台车12m、整体液压2委外加工9搅拌站60m3/h、2台JS10002供衬砌砼10搅拌站20m3/h、2台JS5002供喷射砼11砼输送泵HBT60A112砼运输车8m3413通风机SDFQ4)-NO11.5、75KW4SDF(C)-NO12.5、110KW214洞外变压器800KVA115洞内变压器315KVA116发电机组400KW14隧道贯通方案4.1贯通面的选择及贯通误差估算根据18标与19标界定的分界里程和施工情况，贯通里程定为YK5+613。4.1.1洞外控制测量陕鄂界隧道单洞长约5600m,进口与出口分别建立了三等GPS平面控制网和二等高程控制网。洞内采用左右洞串联四等平面控制网和四等高程控制网。根据《工程测量规范》GB50026-2007对各等级控制的精度要求做贯通误差估算。洞外三等GPS控制点联测，形成大地四边形控制网形。其中GPS14、GPS13、ST1-1为我标段洞外控制网点。G9S15、GPS16为19标洞外控制网点（网形如下图所示）高程控制网采用四等水准测量，将GPS13点高程引至左右洞口并设置—个检查复核点BMF。各点的坐标如下表：表4-1洞口控制点成果表点名坐标高程备注X(m)Y(m)GPS133624349.386509495.763373.63118标控制点GPS143624710.447509295.704390.35718标控制点ST1-136243...
