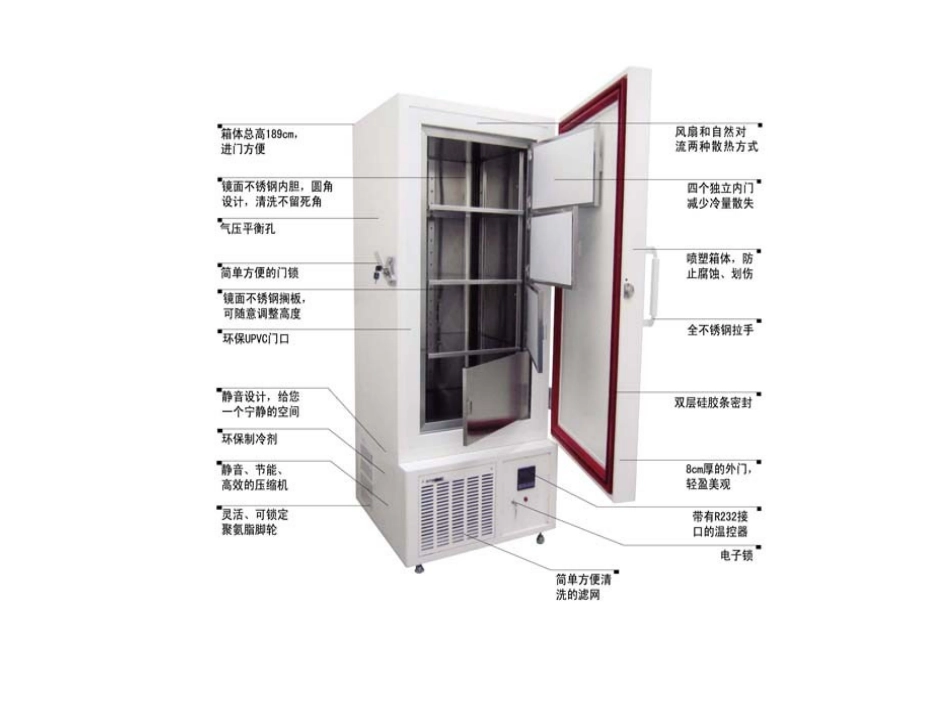

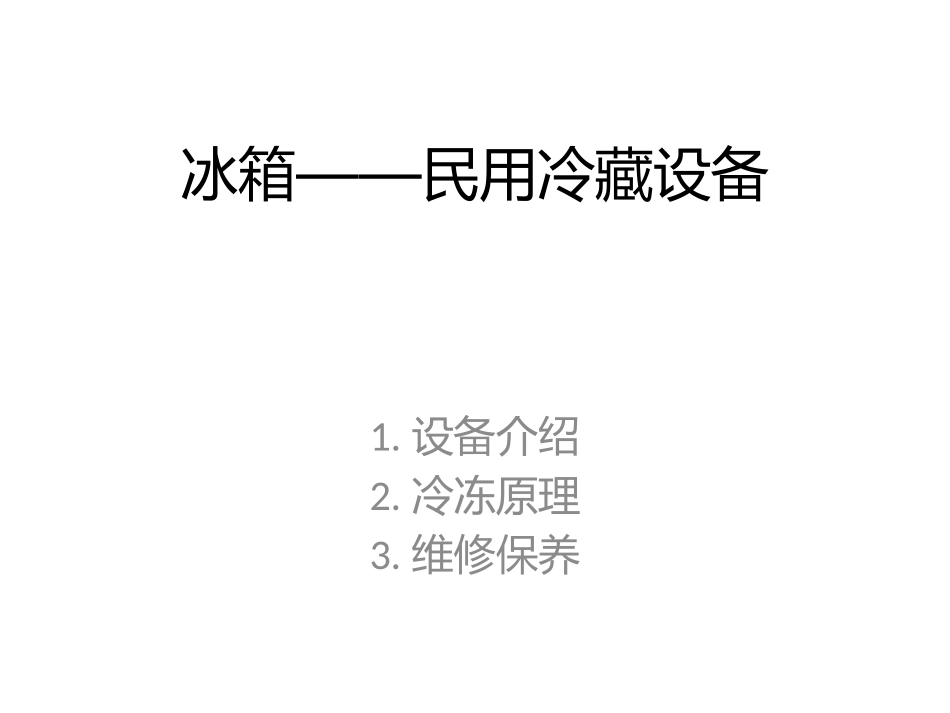

冰箱——民用冷藏设备1.设备介绍2.冷冻原理3.维修保养电冰箱分类•压缩式电冰箱：。其优点是寿命长，使用方便，世界上91～95%的电冰箱属于这一类。常用的制冷剂有R600a、R134A、R12.•吸收式电冰箱：利用热源（如煤气、煤油、电等）作为动力。利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。其缺点是效率低，降温慢，现已逐渐被淘汰。变频冰箱•以海信变频冰箱为例：采用“直流无级变频”技术，压缩机转速可以根据外界温度变化和食物储存情况，从2000转到4000转的区间内柔性变动。平滑变频既能避免能源浪费，比普通冰箱节能70%以上，也能将噪音值降低50%以上，还能延长压缩机和整机系统的使用寿命。•无氟冰箱•说起“无氟”冰箱，人们往往认为这种冰箱不使用氟了，因为有氟冰箱是使用氟里昂11和氟里昂12来做发泡剂和制冷剂的冰箱。但中国保护消费者基金会的专家指出，从化学反应式中可以看到，破坏臭氧层的元凶，是“氯”而并非“氟”。现启用的冰箱制冷剂为R600a,使冰箱的制冷速度更快，更节能。冰箱的结构电冰箱的星级标志•星级符号冷冻室温度（℃）大约保存食品时间•一星级*≤-61星期•二星级**≤-121个月•三星级***≤-183个月•四星级****≤-183-6个月•注：四星级电冰箱的温度同三星级电冰箱，第四个星为冷冻星，表示该电冰箱具有速冻能力。冰箱的制冷循环r12制冷剂r134a制冷剂r600a饱和值符号注释•vl——液相的单位质量体积；•vg——气相的单位质量体积；•hl_液相的单位质量焓；•hg——气相的单位质量焓；•R——汽化热；•Sl——液相的单位质量熵；•Sg——气相的单位质量熵。R134a压函图R600AR12r744临界点•超临界流体是处于临界温度和临界压力以上，介于气体和液体之间的流体。由于它兼有气体和液体的双重特性，即密度接近液体，粘度又与气体相似，扩散系数为液体的10~100倍，因而具有很强的溶解能力和良好的流动、输运性质。）其实许多物质都有临界点。水的临界点+374℃及3212p.s.i（约22.146兆帕）电冰箱毛细管•电冰箱中使用的毛细管，一般使用内径为0.5～1mm长度2～4m的紫铜管。其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定！毛细管安装工艺•了解毛细管剪口与插入过滤器深度的工艺要求•在电冰箱维修过程中，插入过滤器内（或电磁阀）的毛细管的端口需要用专用的毛细管剪切钳倾斜45度剪切成一个斜口，并保证管口无毛刺（见下图），再插入过滤器的毛细管接口端（或电磁阀接口端）。•1、严禁直接用钳子来剪切毛细管。•2、插入蒸发器管口端的毛细管无需剪成斜口，但一定要保证管口圆整无毛刺。毛细管插入过滤器（或电磁阀）的深度工艺要求为13mm±1mm，（见下图）插入过深则可能抵到过滤器内的滤网而产生堵塞，插入过浅则可能在焊接过程中产生焊堵。冰箱过滤器冰箱蒸发器冰箱冷凝器无霜冰箱控制电路压缩机启动•1.阻抗分相启动2.电容启动3.电容运行4.电容启动电容运行这几种完全可以互相替换绕组测量•C公共绕组S是启动绕组端M为运行绕组•S-M电阻最大•S-C电阻偏小•M-C电阻最小•S-C加上M-C的电阻值等于S-M的电阻值维修工具•A气焊设备:乙炔、氧气、焊炬、胶管等.•B检漏设备及工具:氮气、快速接头、长柄放大镜、反光镜、检漏仪等;•C抽真空设备及测量仪表:真空泵、压力真空泵等.•D充灌设备及工具:制冷剂量筒、电子秤、抽空充氟机、制冷剂钢瓶、三通修理阀、封口钳等.电冰箱开背维修应注什么•现阶段维修单位在修补挖开的发泡层过程中，一般采取：重新发泡、将剥离后的发泡层回填或填充其它材质三种方法。但是，上述方法难以达到冰箱的保温要求，进而造成开背部位出现凝露（流水/内部积水）的现象和冰箱开机时间长（开背部位所对应冷藏室、冷冻室温度达不到）的问题。该方法对于大面积开背维修的发泡层修补比较有效，同时也能节约部分原材料费用。为此，建议在修补开背过程中采取“原料修补”的方法。所谓“原料修补”即：•A按照挖开部位的大小裁剪一块报废冰箱的发泡层（如报废门体、箱体），填充到相应部位。•B将自己调制的发泡料，倒入至四周缝隙中，使填充物与箱体发泡层连成一个整体。直冷式冰箱(柜)故障分析•电冰箱(...
