《物业设备设施管理》第七讲VIP免费

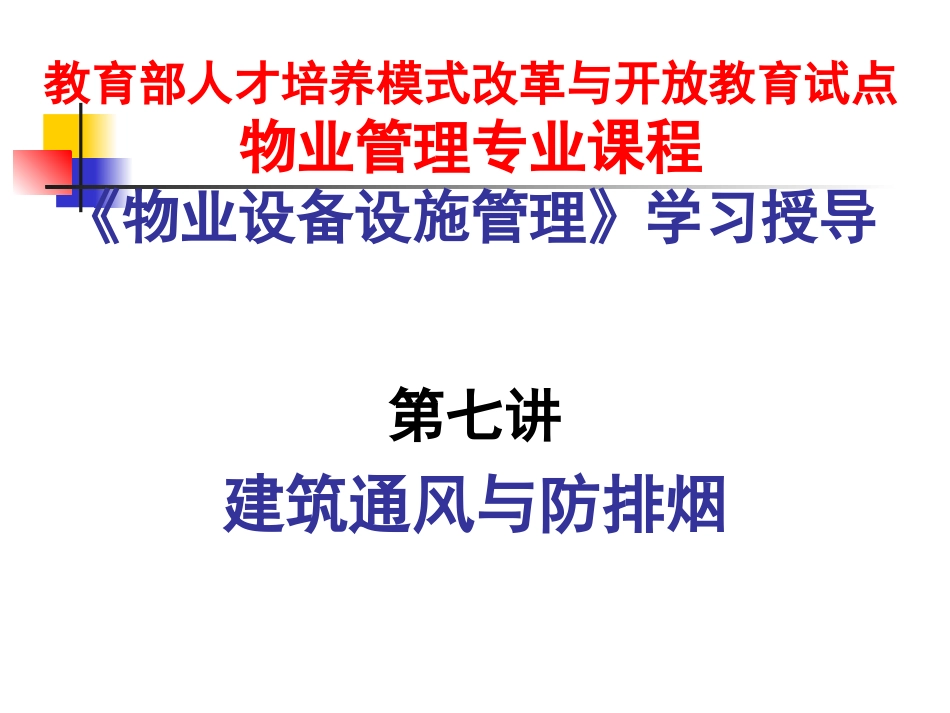

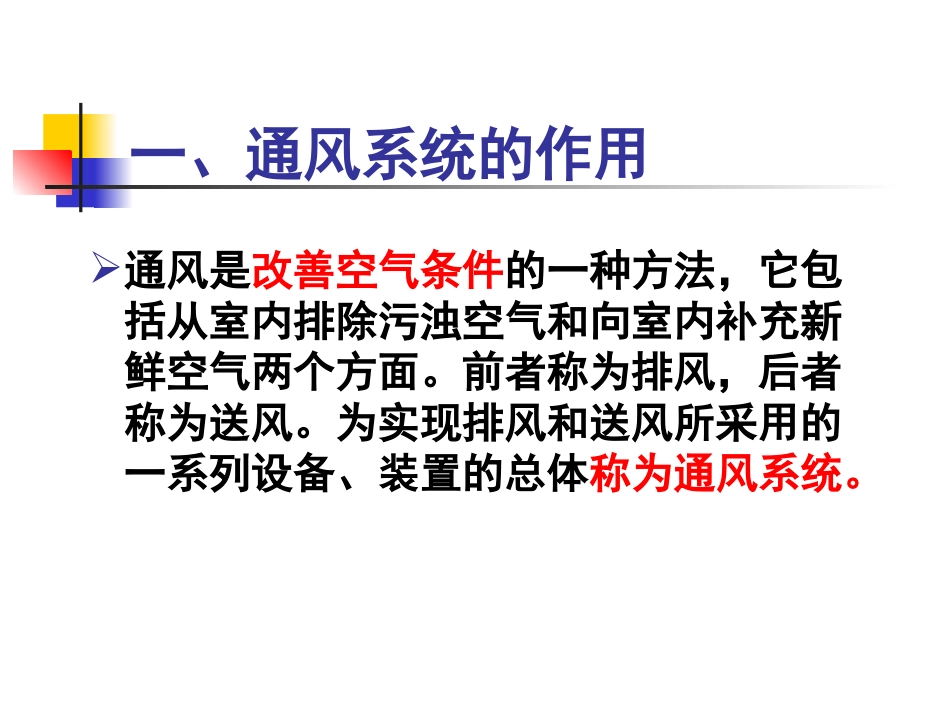

教育部人才培养模式改革与开放教育试点物业管理专业课程《物业设备设施管理》学习授导第七讲建筑通风与防排烟第七章建筑通风与防排烟第一节建筑通风基本知识一、通风系统的作用通风是改善空气条件的一种方法，它包括从室内排除污浊空气和向室内补充新鲜空气两个方面。前者称为排风，后者称为送风。为实现排风和送风所采用的一系列设备、装置的总体称为通风系统。二、通风系统的分类迫使室内空气流动的动力称为通风系统的作用动力，通风系统按作用动力来划分，可分为:自然通风机械通风1．自然通风自然通风主要是依靠室外风所造成的自然风压和室内外空气温度差所造成的热压来迫使空气进行流动，从而改变室内空气环境。自然通风是一种经济而有效的通风方法。但受自然条件的影响较大，空气不能进行预先处理，排出的空气不能进行除尘和净化，会污染周围环境。风压作用下的自然通风热压作用下的自然通风2．机械通风利用通风设备所造成的压力，迫使室内外空气进行交换的一种通风方式。可进行局部通风，改善室内局部空气条件，可根据实际需要调节风量。机械通风又可分为全面通风和局部通风两种。图3.用轴流风机排风的全面通风图4同时设送风、排风风机的全面通风方式图q:机械局部排风系统图s.机械局部送风系统第二节通风管道及设备自然通风系统一般不需要设置设备，机械通风的主要设备有风机、风管或风道、风阀、风口和除尘设备等。一、风机风机是通风系统中为空气的流动提供动力以克服输送过程中的阻力损失的机械设备。一般可分为离心风机和轴流风机风机的技术性能:①风量：单位时间输送的空气量，m3/h；②风压：指风机所产生的压强，Pa；③有效功率：等于风量与风压的乘积，W。1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口图e.离心风机结构示意图二、通风管道1．风管材料金属材料有薄钢板、不锈钢板（防腐）、铝板（防爆）等；非金属材料有玻璃钢板、硬聚氯乙烯板、混凝土风道等。二、通风管道经常移动的风管，则大多用柔性材料制成各种软管，如塑料软管、橡胶软管以及金属软管等国内广泛推广应用的法兰垫料为泡沫氯丁橡胶垫，其一面带胶，使用这种垫料操作方便，密封效果较好。二、通风管道2．风管的断面形状风管的断面形状有圆形和矩形两种。在断面积相同时，圆形风管的阻力小，材料省，强度大；在通风除尘工程中常采用圆形风管，在民用建筑空调工程中常采用矩形风管。矩形风管的宽高比尽可能控制在4∶1以下三、风阀风阀装设在风管或风道中，主要用于空气的流量调节。可分为一次调节阀、开关阀和自动调节阀等。四、风口风口分为进气口和排气口两种，装设在风管或风道的两端。根据使用场合的不同，分为室内和室外两种形式。五、除尘设备为防止大气污染，排风系统在将空气排出大气前，应根据实际情况进行净化处理，使粉尘与空气分离，进行这种处理过程的设备称为除尘设备。除尘设备种类很多，主要有挡板式除尘器、旋风式除尘器、袋式除尘器和喷淋塔式除尘器等四种类型。挡板式袋式旋风式喷淋塔第三节高层建筑的防火排烟在火灾事故的死伤者中，大多数是由于烟气的窒息或中毒所造成。燃烧时产生有毒气体的装修材料的使用，以及高层建筑中各种竖向管道产生的烟囱效应.烟气遮挡视线，使人们在疏散时产生心理恐慌，给消防抢救工作带来很大困难。1．防火分区和防烟分区为防止火灾的蔓延和危害，在高层建筑中，必须进行防火排烟设计，防火的目的是防止火灾蔓延和扑灭火灾，而排烟的目的则是将火灾产生的烟气及时予以排除，防止烟气向外扩散，以确保室内人员的顺利疏散。在高层建筑的防火排烟设计中，通常将建筑物划分为若干个防火、防烟分区，各分区间以防火墙及防火门进行分隔，防止火势和烟气从某一分区内向另一分区扩散。图7.3.1防烟分区设计实例2．烟气的扩散机理所谓烟气，是指物质在不完全燃烧时产生的固体及液体粒子在空气中的浮游状态。烟气的流动扩散，主要受到风压和热压等因素的影响。2．烟气的扩散机理风压是指风吹到建筑物的外表面时，由于空气流动受阻，速度减小，部分动能转变为静压时产生的压力。在...
