第6章 曲面与曲线的构建VIP免费

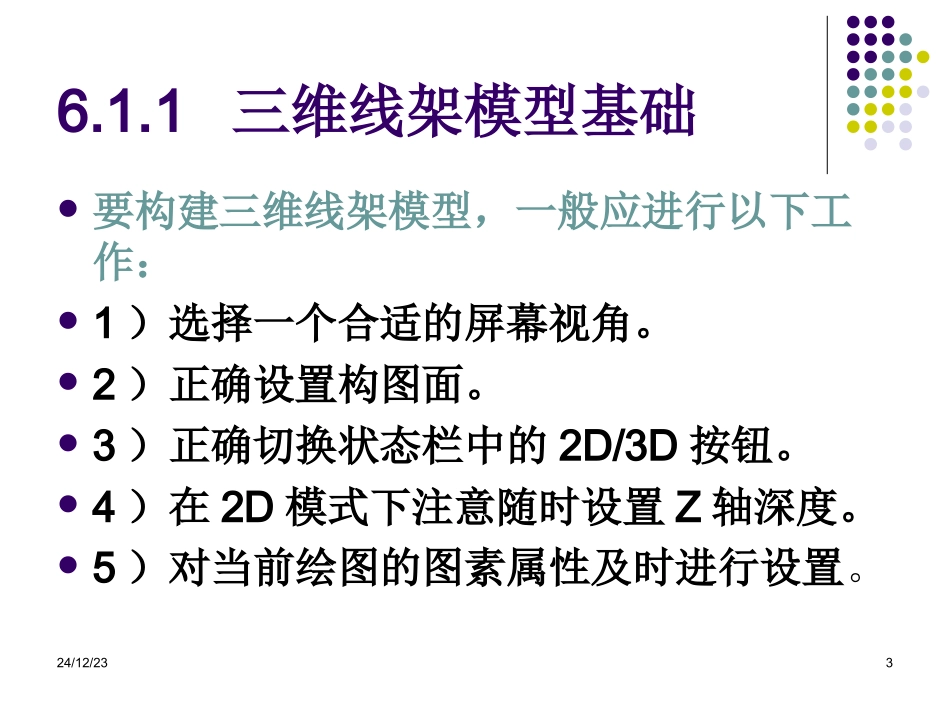

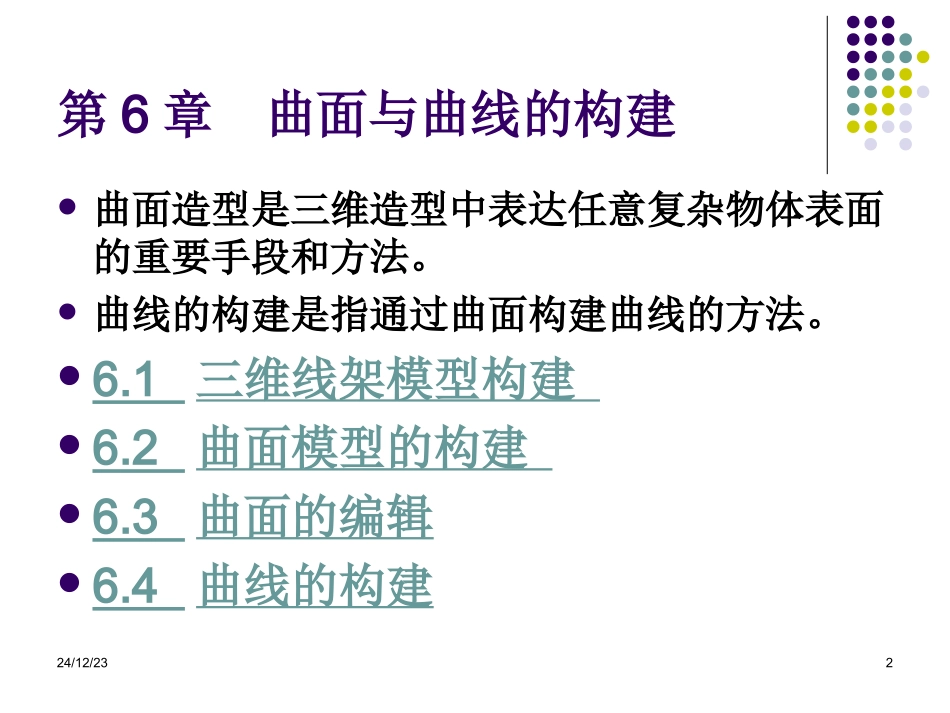

24/12/231第6章曲面与曲线的构建24/12/232第6章曲面与曲线的构建曲面造型是三维造型中表达任意复杂物体表面的重要手段和方法。曲线的构建是指通过曲面构建曲线的方法。6.1三维线架模型构建6.2曲面模型的构建6.3曲面的编辑6.4曲线的构建24/12/2336.1.1三维线架模型基础要构建三维线架模型，一般应进行以下工作：1）选择一个合适的屏幕视角。2）正确设置构图面。3）正确切换状态栏中的2D/3D按钮。4）在2D模式下注意随时设置Z轴深度。5）对当前绘图的图素属性及时进行设置。24/12/2346.1.2三维线架模型实例练习6-124/12/2356.1.2三维线架模型实例练习6-1操作步骤提示：1）取100mm×100mm正方形中心为X0Y0Z0，在俯视图平面绘制该正方形。2）将视角改变为等角视图，沿Z轴负方向平移该正方形，平移时设置ΔZ为-50并选择“连接”，结果如图6-2a所示。3）选择“指定位置”绘点命令，在相对点带状工具栏中单击“相对”按钮切换为引导模式，捕捉直线并输入长度“10”，完成两个点的绘制如图6-2b所示。4）选择“两点画弧”命令，绘出R90圆弧如图6-2c所示。5）分别选择构图面为前视图和右视图，绘出图中R10及R25圆弧如图6-2d所示。6）重新设置构图面为俯视图，选择“绘制任意线”命令，绘出两直线如图6-2e所示。7）选择“倒圆角”命令，圆角半径R30，结果如图6-2f所示。8）正方形两对角线连一直线，并将该直线修剪到两圆弧边如图6-2g所示。9）选择“按图形设置平面”，选择斜线和左边的一条垂线来建立该构图面。10）选择“画椭圆”命令，在“椭圆形选项”对话框中重新修改其高度值为图中所标20，设置起始角度和终止角度，单击“确定”按钮。11）修剪和删除掉不必要的图素，最终得到如图6-1所示的图形。24/12/2366.1.2三维线架模型实例练习6-224/12/2376.1.2三维线架模型实例练习6-2操作步骤提示：1）选择屏幕视角为等角视图；构图面为前视图平面；选择第1种“极坐标绘圆弧”命令后，快速输入圆心点坐标“0，0，0”，用鼠标两次单击拖出一个大致的半圆后，设置半径为25；起始角度0°及终止角度180°。2）将2D/3D开关设置为2D，输入Z轴深度为-40；选择“矩形形状设置”命令，捕捉R25圆弧右端点作为矩形基准点，绘出60mm×30mm矩形，倒圆角R10。3）输入Z轴深度为-100；选择“绘制剖切点”命令后，设置等分点数为4；然后捕捉R25圆弧，绘制的4个点应位于Z-100处；继续选择“绘制任意线”命令后，各点连线。4）倒圆角R8；删除多余的点，R25圆弧端点连线；底边绘制中心线。24/12/2386.1.2三维线架模型实例练习6-324/12/2396.1.2三维线架模型实例练习6-3操作步骤提示：1）选择屏幕视角为等角视图；选择“圆心+点”命令，快速输入圆心点坐标“0，0，0”；绘制直径为φ40mm的圆。2）2D/3D设置为2D并输入Z轴深度为-70；选择“矩形”命令，设置为中心点定位，然后捕捉已绘圆的圆心作为矩形的基准点，绘制120mm×80mm的矩形。3）选择“切弧”命令后按下“切一图素”按钮，设置半径为25后，单击选取图素；再单击捕捉图素中点；再单击选择要保留的半圆。重复上述操作，绘制另外3个半圆。以上步骤完成后的结果应如图6-7a所示。4）选择“切弧”命令后按下“切三图素”按钮，按图6-7b所示绘制出前、后两段相切圆弧。5）选择“修剪/打断”命令按下“分割物体”按钮，修剪掉R25多余的部分。6）选取各圆弧后，选择“平移”命令，按ΔZ为25向上平移。7）2D/3D设置为3D，选择“绘制任意线命令”后，绘制4条垂线如图6-7d所示。8）选择“切弧”命令后按下“动态切弧”按钮，绘出4条圆弧。9）删除矩形4条边线后，结果如图6-6a所示。24/12/23106.1.2三维线架模型实例练习6-424/12/23116.1.2三维线架模型实例练习6-4操作步骤提示：1）绘制100mm×100mm×100mm线架模型，在等角视图中观察应如图6-9a所示。2）选择“单体补正”命令，设置补正距离为“10”。正确设置构图面，按图6-9b所示，作出各偏移线。3）各边倒圆角R15如图6-9c所示。4）正确设置构图面，按图6-8a所示绘制6个φ12mm的圆。5）选择以上图中应变为...
