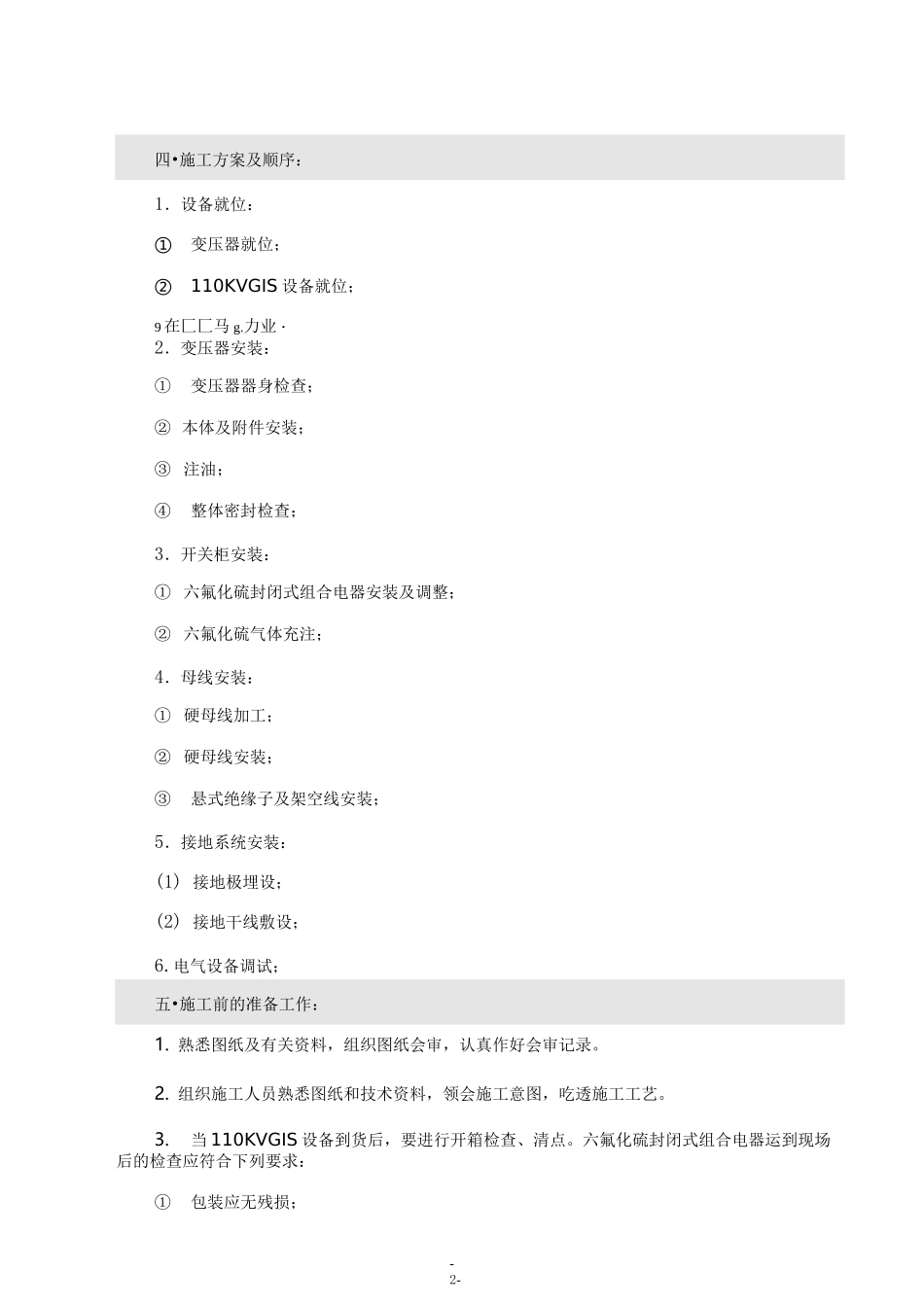

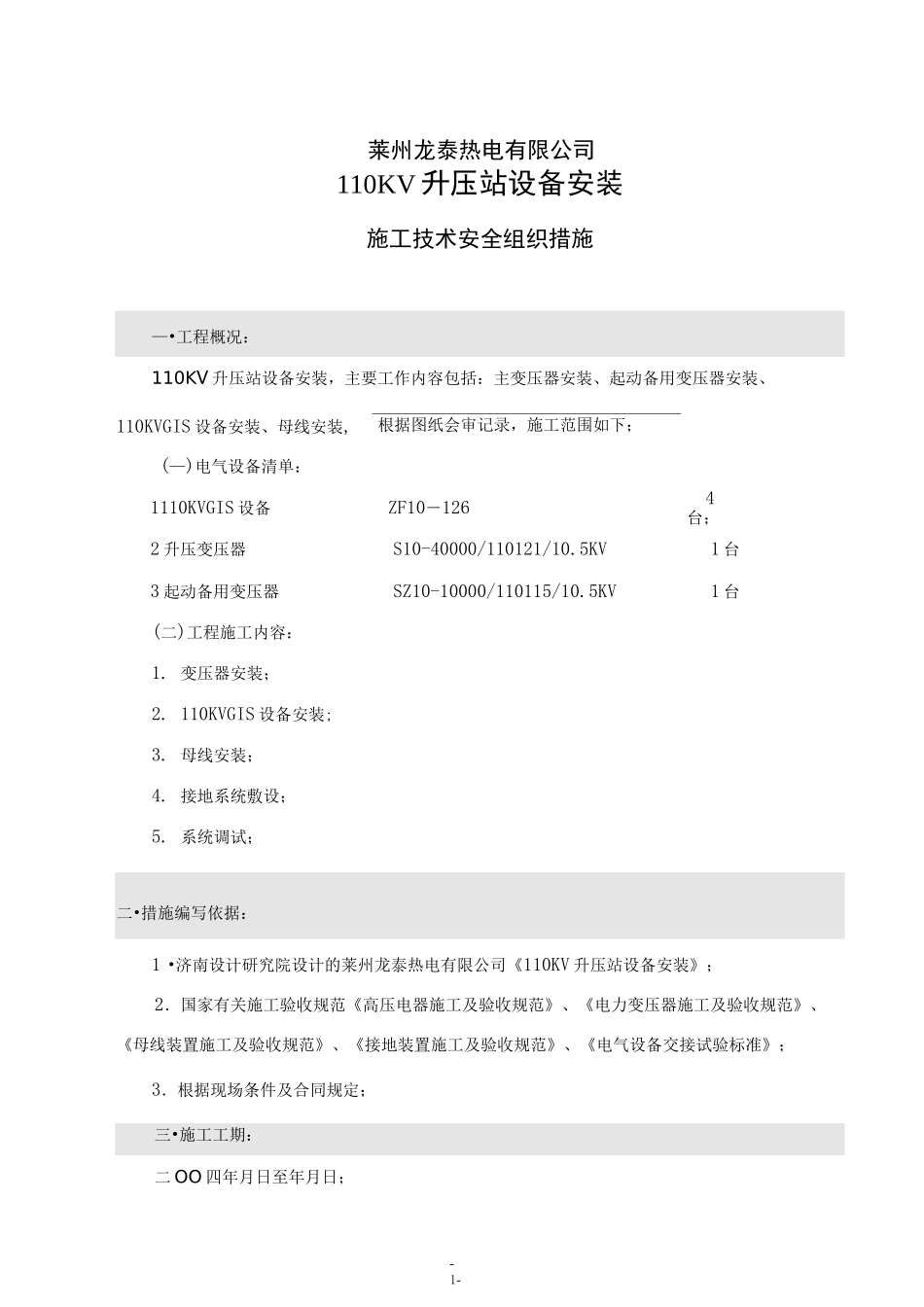

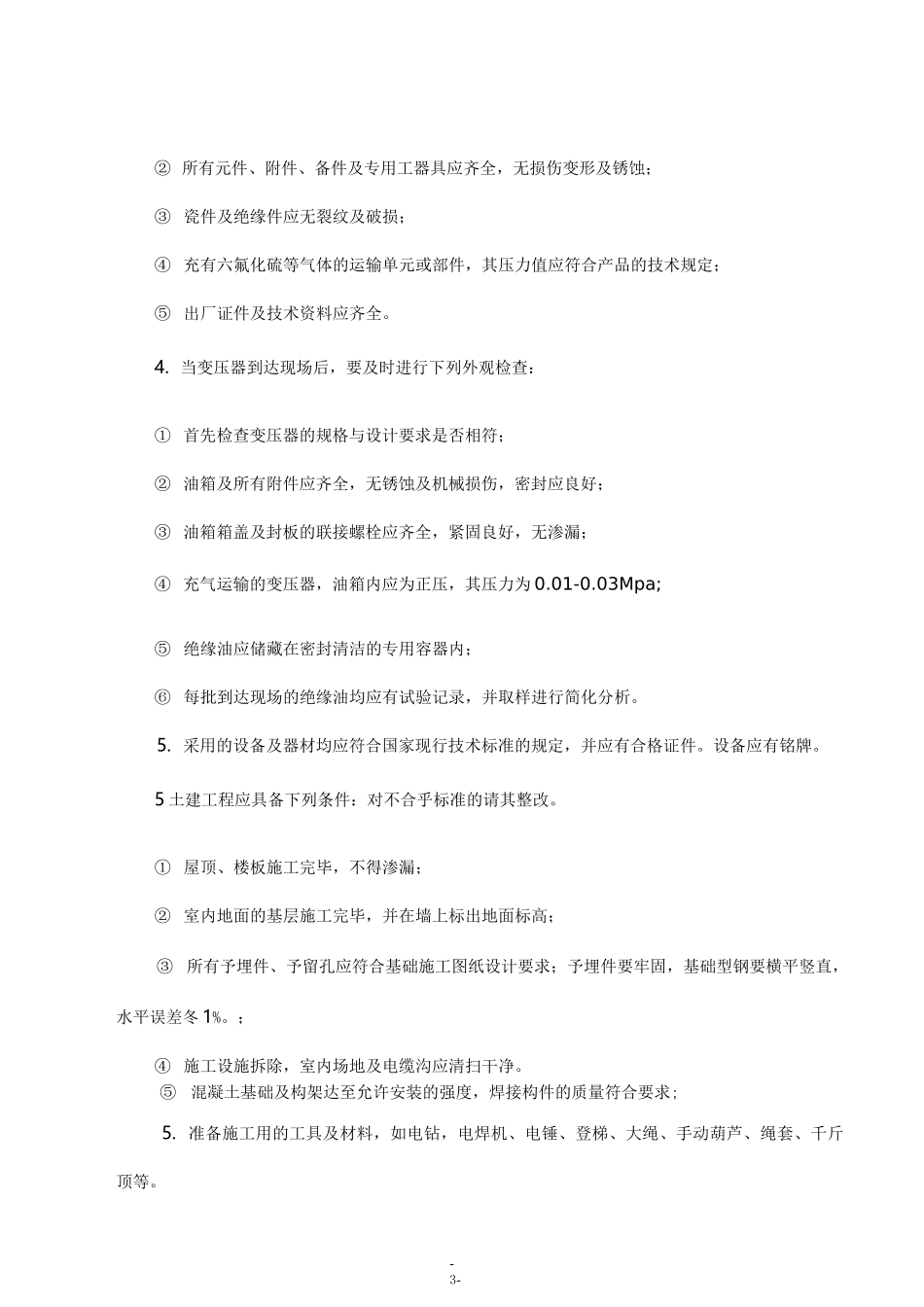

-1-莱州龙泰热电有限公司110KV升压站设备安装施工技术安全组织措施—•工程概况：110KV升压站设备安装，主要工作内容包括：主变压器安装、起动备用变压器安装、110KVGIS设备安装、母线安装,根据图纸会审记录，施工范围如下；(—)电气设备清单：1110KVGIS设备ZF10－1264台；2升压变压器S10-40000/110121/10.5KV1台3起动备用变压器SZ10-10000/110115/10.5KV1台(二)工程施工内容：1.变压器安装；2.110KVGIS设备安装;3.母线安装；4.接地系统敷设；5.系统调试；二•措施编写依据：1•济南设计研究院设计的莱州龙泰热电有限公司《110KV升压站设备安装》；2．国家有关施工验收规范《高压电器施工及验收规范》、《电力变压器施工及验收规范》、《母线装置施工及验收规范》、《接地装置施工及验收规范》、《电气设备交接试验标准》；3．根据现场条件及合同规定；三•施工工期：二OO四年月日至年月日；-2-四•施工方案及顺序：1．设备就位：①变压器就位；②110KVGIS设备就位；9在匚匚马g.力业・2．变压器安装：①变压器器身检查；②本体及附件安装；③注油；④整体密封检查；3．开关柜安装：①六氟化硫封闭式组合电器安装及调整；②六氟化硫气体充注；4．母线安装：①硬母线加工；②硬母线安装；③悬式绝缘子及架空线安装；5．接地系统安装：(1)接地极埋设；(2)接地干线敷设；6.电气设备调试；五•施工前的准备工作：1.熟悉图纸及有关资料，组织图纸会审，认真作好会审记录。2.组织施工人员熟悉图纸和技术资料，领会施工意图，吃透施工工艺。3.当110KVGIS设备到货后，要进行开箱检查、清点。六氟化硫封闭式组合电器运到现场后的检查应符合下列要求：①包装应无残损；-3-②所有元件、附件、备件及专用工器具应齐全，无损伤变形及锈蚀；③瓷件及绝缘件应无裂纹及破损；④充有六氟化硫等气体的运输单元或部件，其压力值应符合产品的技术规定；⑤出厂证件及技术资料应齐全。4.当变压器到达现场后，要及时进行下列外观检查：①首先检查变压器的规格与设计要求是否相符；②油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好；③油箱箱盖及封板的联接螺栓应齐全，紧固良好，无渗漏；④充气运输的变压器，油箱内应为正压，其压力为0.01-0.03Mpa;⑤绝缘油应储藏在密封清洁的专用容器内；⑥每批到达现场的绝缘油均应有试验记录，并取样进行简化分析。5.采用的设备及器材均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。5土建工程应具备下列条件：对不合乎标准的请其整改。①屋顶、楼板施工完毕，不得渗漏；②室内地面的基层施工完毕，并在墙上标出地面标高；③所有予埋件、予留孔应符合基础施工图纸设计要求；予埋件要牢固，基础型钢要横平竖直，水平误差冬1%。；④施工设施拆除，室内场地及电缆沟应清扫干净。⑤混凝土基础及构架达至允许安装的强度，焊接构件的质量符合要求;5.准备施工用的工具及材料，如电钻，电焊机、电锤、登梯、大绳、手动葫芦、绳套、千斤顶等。-4-六•设备安装工序及质量标准：（一）主变压器及起动备用变压器安装：（S10-40000/1101台自重约60t，SZ10-10000/1101台自重约29t,）1主变压器就位：先在主变室前清理场地，用①36圆钢做滚杠。主变压器用80T汽车吊将变压器吊至的滚杠上,用两台10T手动葫芦做牵引,将主变压器牵引至室内安装位置上。用千斤顶调整变压器,使变压器准确位于安装位置上。附件吊至变压器室内不影响主变安装位置存放；2排氮：变压器运输时一般为充氮运输,进行安装前应进行排氮；变压器采用排氮方法,可根据生产厂家的规定进行；采用注油排氮时,绝缘油必须经净化处理,注入变压器的油应符合下列要求：电气强度：不应小于40KV含水量：不应大于20ppmtgS:不应大于0.5%注油排氮前应将油箱内的残油排尽。油管应采用钢管,内部应进行彻底除锈且清洗干净。绝缘油应经脱气净油设备（真空净油机）从变压器下部阀门注入变压器内,氮气经顶部排出油应注至油箱顶部将氮气排尽。最终油位应高出铁芯上沿100mm以上。油的静置时间应不小于12h。当采用抽真空进行排氮时,排氮口应装设地空气流通处。破坏真空时应避免潮湿空气进入。当含氧量未达到18%以上时,人员不...
