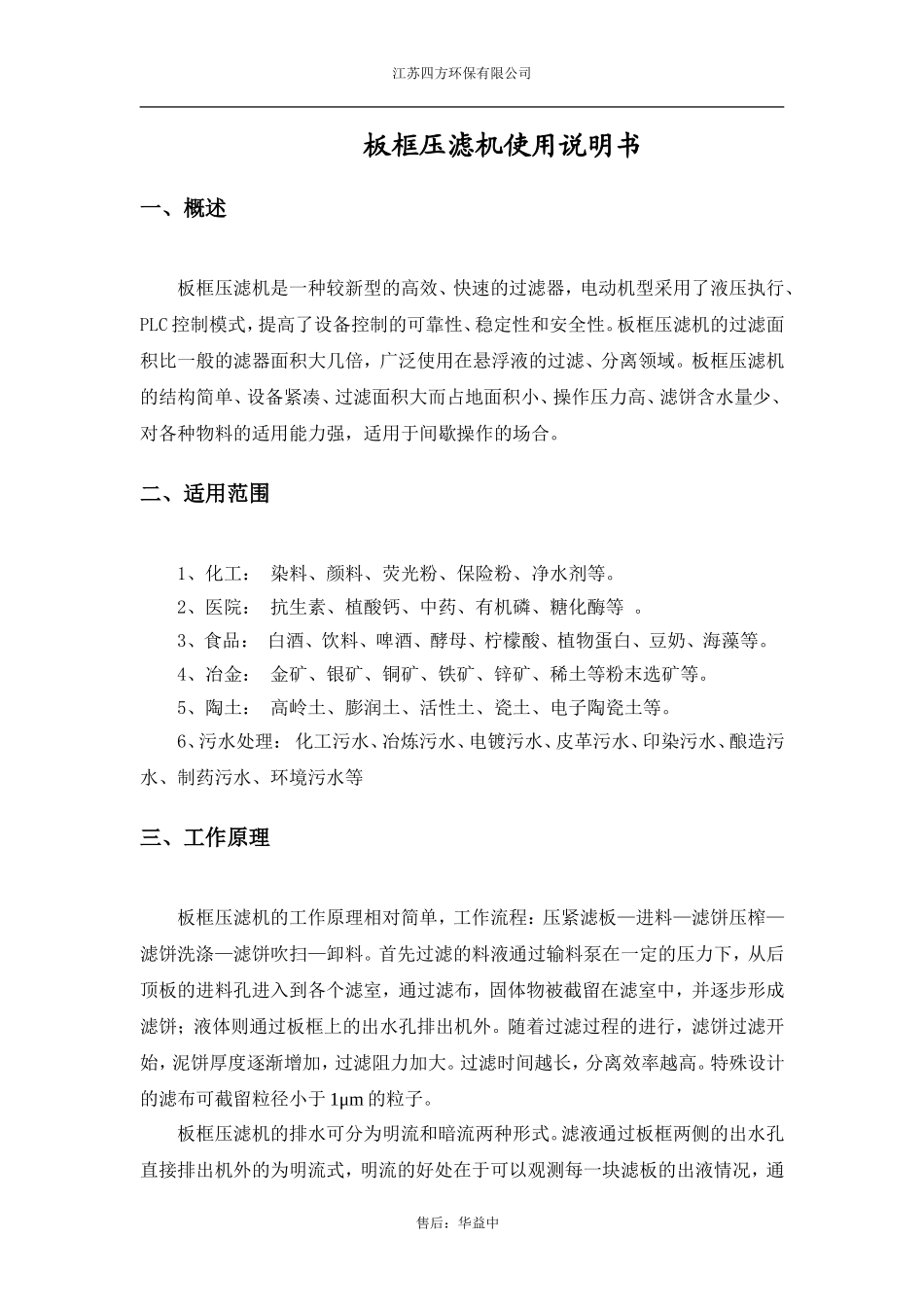

江苏四方环保有限公司板框压滤机使用说明书一、概述板框压滤机是一种较新型的高效、快速的过滤器，电动机型采用了液压执行、PLC控制模式，提高了设备控制的可靠性、稳定性和安全性。板框压滤机的过滤面积比一般的滤器面积大几倍，广泛使用在悬浮液的过滤、分离领域。板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强，适用于间歇操作的场合。二、适用范围1、化工：染料、颜料、荧光粉、保险粉、净水剂等。2、医院：抗生素、植酸钙、中药、有机磷、糖化酶等。3、食品：白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。4、冶金：金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。5、陶土：高岭土、膨润土、活性土、瓷土、电子陶瓷土等。6、污水处理：化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等三、工作原理板框压滤机的工作原理相对简单，工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。首先过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通售后：华益中江苏四方环保有限公司过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。四、设备材质及构造板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。机架多采用高强度钢结构件，安全可靠，功率稳定，经久耐用。滤板、滤框采用增强聚丙烯一次膜压成形，相对尺寸和化学性质稳定，强度高，重量轻，耐酸耐碱，无毒无味，所有过流面均为耐腐介质。板框压滤机采用液压压紧，液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。板框压滤机的滤室结构由成组排列的滤板和滤框组成。板框压滤机的滤板在表面设计有凹槽，用以安装、支撑滤布，并引导过滤液的流向，而滤框和滤板在组装后构成液体流通通道，用以通入悬浮液、洗涤水和引出滤液。板框压滤机的滤板和滤框都由压紧装置压紧，同时在滤板和滤框的部位设有把手，用于支撑整个滤室结构。板框压滤机的滤板和滤框之间所安装的滤布，除了承担过滤的工作之外，还能起到密封垫片的作用。五、设备的安装及调试1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。2、压滤机周围应留有足够空间，以便于操作和维护保养。3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压售后：华益中江苏四方环保有限公司不紧或者损坏机架。）4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。六、板框压滤机的操作规程压滤机的操作简单可靠，大多采用按钮控制，亦可采用非接触式的触摸屏控制特殊工况可配备各种类型安全装置保证...
