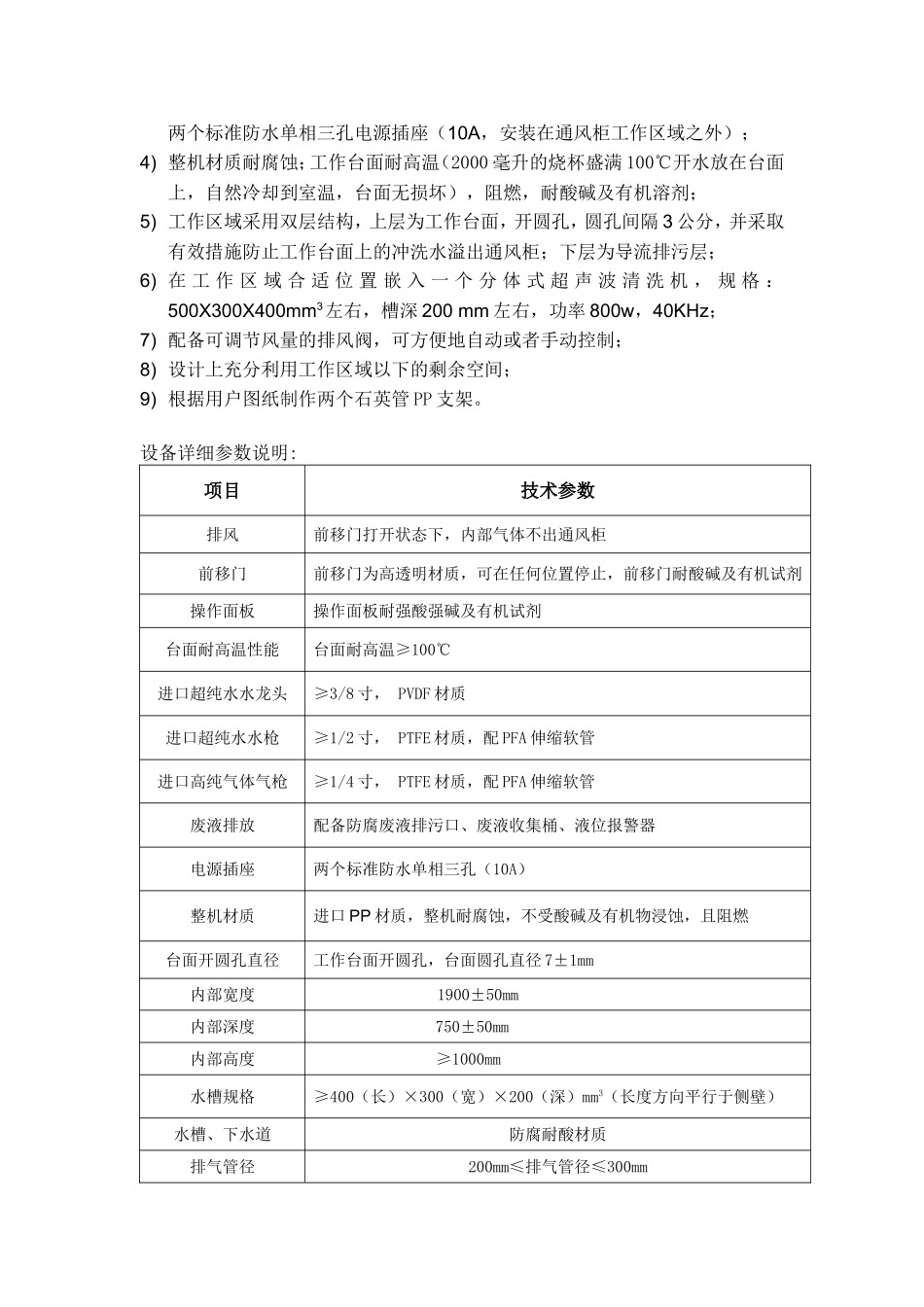

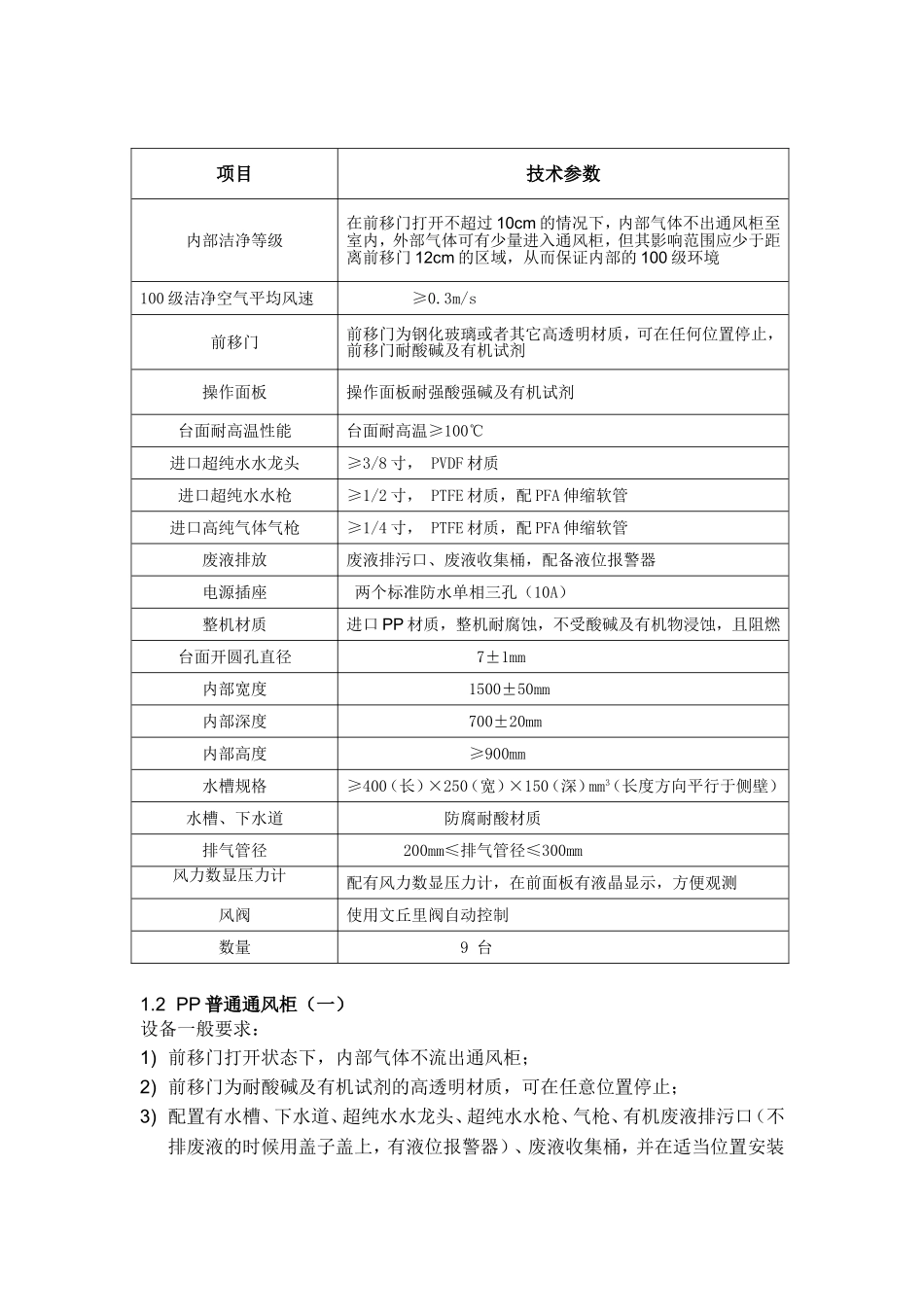

附件1----PP通风柜技术协议合同号：HW-2013-30-4-03-005-C买方：武汉高德红外股份有限公司卖方：苏州浩博实验室系统工程有限公司本协议为苏州浩博实验室系统工程有限公司与武汉高德红外股份有限公司共同协定，做为合同附件，双方须严格履行。一、各单体设备技术要求1.1PP净化通风柜设备一般要求：1)顶端配置洁净过滤组件，形成通风柜内部优于100级工作环境；2)采用内部负压设计：在前移门打开不超过10cm的情况下，内部气体不出通风柜，外部气体可少量进入通风柜，但其影响范围应小于距离前移门12cm的区域；3)前移门为高透明钢化玻璃，可在任意位置停止；4)配置有水槽、下水道、超纯水水龙头、超纯水水枪、气枪、有机废液排污口（不排废液的时候用盖子盖上，有液位报警器）、废液收集桶，并在适当位置安装两个标准防水单相三孔电源插座（10A，安装在通风柜工作区域之外）；5)整机材质耐腐蚀；工作台面耐高温（2000毫升的烧杯盛满100℃开水放在台面上，自然冷却到室温，台面无损坏），阻燃，耐酸碱及有机溶剂；6)工作台面需要开圆孔以方便从台面下部排风、排污，并采取有效措施防止工作台面上的冲洗水溢出通风柜；7)通风柜内保证气流均匀、无死角、无逆流现象；8)设计上充分利用工作台面以下的剩余空间；9)采用文丘里阀控制系统调节通风柜内外压差，并在前面板配有风力数显压力计。设备详细参数说明:1.2PP普通通风柜（一）设备一般要求：1)前移门打开状态下，内部气体不流出通风柜；2)前移门为耐酸碱及有机试剂的高透明材质，可在任意位置停止；3)配置有水槽、下水道、超纯水水龙头、超纯水水枪、气枪、有机废液排污口（不排废液的时候用盖子盖上，有液位报警器）、废液收集桶，并在适当位置安装项目技术参数内部洁净等级在前移门打开不超过10cm的情况下，内部气体不出通风柜至室内，外部气体可有少量进入通风柜，但其影响范围应少于距离前移门12cm的区域，从而保证内部的100级环境100级洁净空气平均风速≥0.3m/s前移门前移门为钢化玻璃或者其它高透明材质，可在任何位置停止，前移门耐酸碱及有机试剂操作面板操作面板耐强酸强碱及有机试剂台面耐高温性能台面耐高温≥100℃进口超纯水水龙头≥3/8寸，PVDF材质进口超纯水水枪≥1/2寸，PTFE材质，配PFA伸缩软管进口高纯气体气枪≥1/4寸，PTFE材质，配PFA伸缩软管废液排放废液排污口、废液收集桶，配备液位报警器电源插座两个标准防水单相三孔（10A）整机材质进口PP材质，整机耐腐蚀，不受酸碱及有机物浸蚀，且阻燃台面开圆孔直径7±1mm内部宽度1500±50mm内部深度700±20mm内部高度≥900mm水槽规格≥400（长）×250（宽）×150（深）mm3（长度方向平行于侧壁）水槽、下水道防腐耐酸材质排气管径200mm≤排气管径≤300mm风力数显压力计配有风力数显压力计，在前面板有液晶显示，方便观测风阀使用文丘里阀自动控制数量9台两个标准防水单相三孔电源插座（10A，安装在通风柜工作区域之外）；4)整机材质耐腐蚀；工作台面耐高温（2000毫升的烧杯盛满100℃开水放在台面上，自然冷却到室温，台面无损坏），阻燃，耐酸碱及有机溶剂；5)工作区域采用双层结构，上层为工作台面，开圆孔，圆孔间隔3公分，并采取有效措施防止工作台面上的冲洗水溢出通风柜；下层为导流排污层；6)在工作区域合适位置嵌入一个分体式超声波清洗机，规格：500X300X400mm3左右，槽深200mm左右，功率800w，40KHz；7)配备可调节风量的排风阀，可方便地自动或者手动控制；8)设计上充分利用工作区域以下的剩余空间；9)根据用户图纸制作两个石英管PP支架。设备详细参数说明:项目技术参数排风前移门打开状态下，内部气体不出通风柜前移门前移门为高透明材质，可在任何位置停止，前移门耐酸碱及有机试剂操作面板操作面板耐强酸强碱及有机试剂台面耐高温性能台面耐高温≥100℃进口超纯水水龙头≥3/8寸，PVDF材质进口超纯水水枪≥1/2寸，PTFE材质，配PFA伸缩软管进口高纯气体气枪≥1/4寸，PTFE材质，配PFA伸缩软管废液排放配备防腐废液排污口、废液收集桶、液位报警器电源插座两个标准防水单相三孔（10A）整机材质进口PP材质，整机耐腐蚀，不受酸碱及有机物浸蚀，且阻燃台面开圆孔直...
