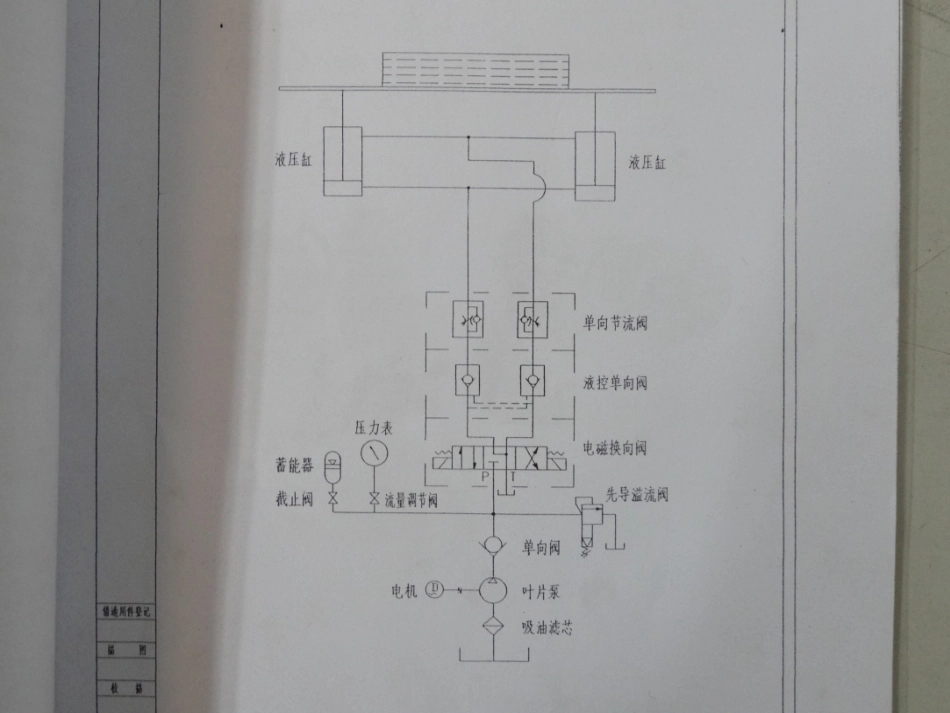

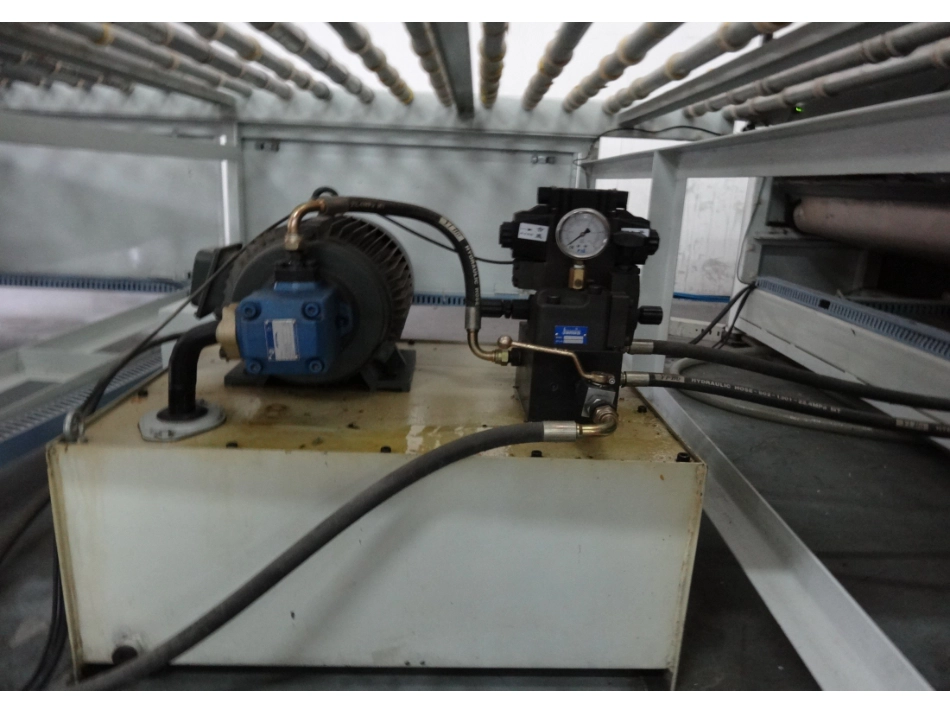

TDCZ-Y-4型层压机液压系统液压传动绪论第一章液压流体力学基础第二章液压泵第三章液压缸第四章液压控制阀第五章液压辅件第六章液压基本回路第七章液压系统绪论液压传动的工作原理及特征液压系统的组成液压传动的优缺点一、工作原理第二节液压传动的工作原理及组成部分能量传递通过液体完成液体压力单位面积液体所受的力理想状态,液体压力处处相等(帕斯卡原理)液压传动液体压力能传递机械能二、工作特点第二节液压传动的工作原理及组成部分1力或力矩传递通过液体压力实现－大小活塞作用力FF12,－大小活塞作用面积AA12,pFAFA2211液压系统的工作压力取决于外负载A1F2F1A2二、工作特点第二节液压传动的工作原理及组成部分2运动速度或转速2211vAvA－大小活塞运动速度vv12,11221AqAvAv－单位时间的流量q活塞面积一定,运动速度只与输入流量有关改变输入流量,实现无级调速不考虑泄漏,运动速度与外负载无关液压传动系统的组成动力装置—将机械能转换为流体压力能的装置；如液压泵执行元件——将流体的压力能转换为机械能的元件；如液压缸控制元件——控制系统压力、流量、流动方向进行控制的装置。如单向阀换向阀节流阀溢流阀辅助元件——包括油箱过滤器蓄能器管件等工作介质——传递能量的载体如液压油第一章液压流体力学基础液压油液液体静力学液体动力学管道流动孔口流动缝隙流动液压冲击和气穴现象液压油液密度单位体积液体的质量可压缩性对于一般液压系统，可认为油液是不可压缩的。粘性液体流动时分子之间产生的一种内摩擦力，用动力粘度，运动粘度，相对粘度来度量。其中ISO规定统一采用运动黏度表示液压油粘度等级。如我国生产的液压油采用的40摄氏度时运动黏度等级标号，如牌号为L—HL22表示普通液压油40摄氏度时运动黏度为22mm／s液压油的性质对液压油液的要求有良好的润滑性；成分要纯净；有良好的化学稳定性；抗泡沫性和抗乳化性好；粘温特性好；材料相容性好；无毒，价格便宜液压油液的选用选用液压油液首先考虑的是粘度液压系统的工作压力压力高，要选择粘度较大的液压油液。环境温度-温度高，选用粘度较大的液压油液。运动速度-速度高，选用粘度较低的液压油液。液压泵的类型第二章液压泵液压泵的概述柱塞泵叶片泵齿轮泵液压泵的概述液压泵是液压系统的动力元件，将原动机输入的机械能转换为压力能输出，为执行元件提供压力油。液压泵正常工作的三个必备条件必须具有一个由运动件和非运动件所构成的密闭容积；密闭容积的大小随运动件的运动作周期性的变化，容积由小变大——吸油，由大变小——压油；密闭容积增大到极限时，先要与吸油腔隔开，然后才转为排油；密闭容积减小到极限时，先要与排油腔隔开，然后才转为吸油。叶片泵单作用叶片泵双作用叶片泵单作用叶片泵工作原理为单作用叶片泵的工作原理。泵由转2、定子3、叶片4和配流盘等件组成。单作用叶片泵工作原理1—压油口;2—转子;3—定子;4—叶片;5—吸油口压油窗口定子吸油窗口压油口吸油口51243e定子的内表面是圆柱面，转子和定子中心之间存在着偏心，叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及叶片根部油压力作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子便形成了一个密封的工作腔。•泵在转子转一转的过程中，吸油、压油各一次，故称单作用叶片泵。•转子单方向受力，轴承负载大。•改变偏心距，可改变泵排量，形成变量叶片泵。液压泵的图形符号选择液压泵的原则是否要求变量:径向柱塞泵、轴向柱塞泵、单作用叶片泵是变量泵。工作压力:柱塞泵压力最高。工作环境:齿轮泵的抗污染能力最好。噪声指标:低噪声泵有内啮合齿轮泵、双作用叶片泵和螺杆泵，后两者瞬时流量均匀。效率:轴向柱塞泵的总效率最高；同一结构的泵，排量大的泵总效率高；同一排量的泵在额定工况下总效率最高。第四章液压控制阀液压阀的概述方向控制阀压力控制阀流量控制阀插装阀和叠加阀伺服阀电液比例阀方向控制阀方向控制阀的作用：在液压系统中控制液流方向。方向控制阀包括：单向...
