等离子体诊断技术----探针测量VIP免费

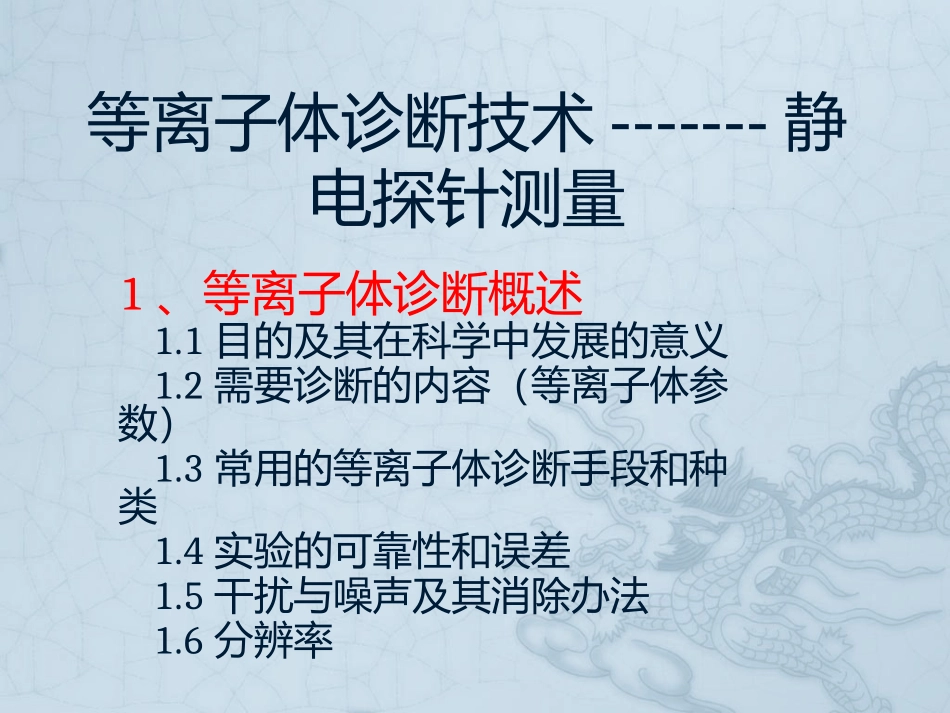

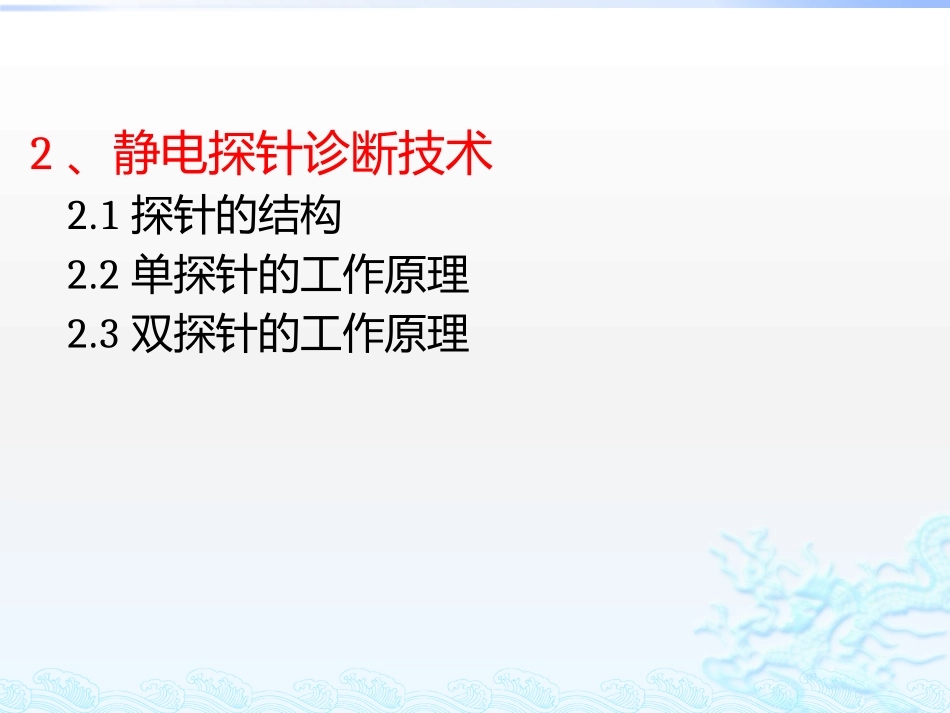

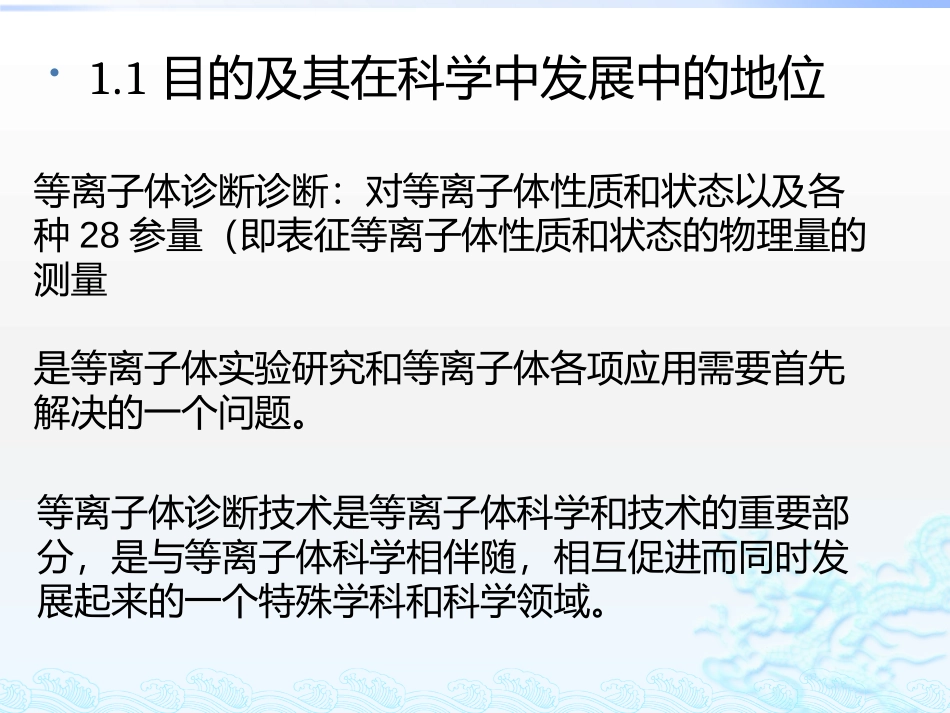

等离子体诊断技术-------静电探针测量1、等离子体诊断概述1.1目的及其在科学中发展的意义1.2需要诊断的内容（等离子体参数）1.3常用的等离子体诊断手段和种类1.4实验的可靠性和误差1.5干扰与噪声及其消除办法1.6分辨率2、静电探针诊断技术2.1探针的结构2.2单探针的工作原理2.3双探针的工作原理1.1目的及其在科学中发展中的地位等离子体诊断诊断：对等离子体性质和状态以及各种28参量（即表征等离子体性质和状态的物理量的测量是等离子体实验研究和等离子体各项应用需要首先解决的一个问题。等离子体诊断技术是等离子体科学和技术的重要部分，是与等离子体科学相伴随，相互促进而同时发展起来的一个特殊学科和科学领域。1.2需要诊断的内容（等离子参数）随着等离子体科学和技术及其应用的发展，在低温等离子体中需要诊断的等离子体参量主要包括：等离子体中电子温度及其时空分布等离子体中电子密度及其时空分布等离子体中离子温度及其时空分布等离子体中离子密度及其时空分布等离子体中中性原子及其时空分布等离子体中反应物及其中间产物的种类、密度及时空分布等离子体中杂质原子、离子种类密度及其时空分布trTe,trNe,trTi,trNi,trNo,trNR,1.3常用的等离子体诊断手段和种类适用于低温等离子体的诊断手段诊断手段可测等离子体参数利用等离子体发射的光波（光谱）进行诊断X射线电子温度、电子密度、离子密度、等离子不稳定性真空紫外光谱电子温度、电子密度、离子温度、离子密度、中性粒子密度紫外可见光谱电子温度、电子密度、离子温度、离子密度、中性粒子密度利用激光或电磁波与等离子体相互作用进行等离子体诊断激光散射电子温度远红外激光干涉电子密度微波干涉电子温度、电子密度激光荧光光谱原子密度、离子密度探针测量静电探针测量（郎缪探针测量）电子温度、电子密度、离子温度、离子密度、等离子体空间电位粒子测量质谱粒子种类和密度1.4实验的可靠性和误差误差系统误差偶然误差偶然误差是各种已知条件保持恒定的情况下，由于各种不可控因素使测量结果表现出来的差异。误差来源：测量本身的起伏和过程中的起伏。统计特性是精密测量误差的极限。多次测量来减小偶然误差。系统误差是由于测量过程中某些确定的因素使得测量结果和被测量量之间产生偏差。例如：光电管测量入射光强时存在的暗电流本底；计数粒子束时，由于探头失效时间而使计数损失等。偶然误差通常偶然误差随机偶然误差已知条件保持恒定变不变时，由于人为原因造成的读书误差。是等离子体特有的一种误差。干扰：由于外部因素引起的测量对象或测量结果的扰动和偏差。噪声：内在因素引起的统计性涨落。干扰与噪声的来源干扰来源：空间电磁波、电源的噪声和试验系统本身的电磁干扰。由于很多等离子体系统是由各种放电产生的，所以放电对诊断的干扰时不可避免的。例如：磁探针对磁场的干扰；高温等离子体本身会辐射电磁波，从无线电波到x射线都有，还有逃逸粒子1.5干扰与噪声及其消除方法消除干扰的方法：静电屏蔽、电磁屏蔽、静磁屏蔽1.6分辨率在等离子体诊断中，分辨率是一个表示测量精确程度的物理量，包括被测物理量大小的分辨率和时间空间分辨率。被测物理量大小的分辨率：指的是被测数据相差多大程度，才能通过测量手段区别或鉴别出来。时间空间分辨率：指的是所测物理量大小随时间和空间变化的最小尺度。2、静电探针诊断技术发展历史：静电探针称为朗缪尔探针，由朗缪尔等人于1924年提出，已成为测量等离子体参量重要工具。另一个里程碑就是双探针技术的发现。当等离子体密度范围从几个粒子/cm3到大于1014/cm3时，朗缪尔探针适合在如此宽的等离子体密度范围内服务。测量参数范围等离子体密度100cm3~1014/cm3等离子体温度0.1eV~几百ev等离子体电位Vp0.1keV~几个keV2.1探针的结构依据不同的用途，可以采用不同的探针进行诊断，但探针的结构基本相同。单探针结构示意图双探针结构示意图1-铜导线；2-探针；3-第一屏蔽（耐火玻璃）；4-第二屏蔽（耐火玻璃）；5-聚四氟外套；6-氧化瓷套从探针的外形，又可把探针分为平板形探针，圆筒形和球形探针。探针形状2.2单探针工作原理在一...
