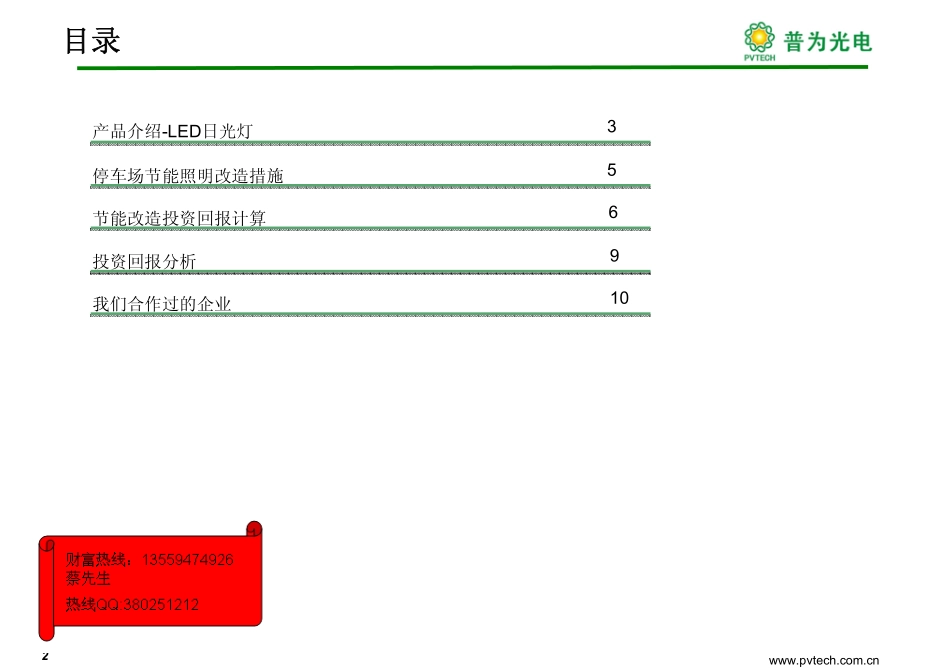

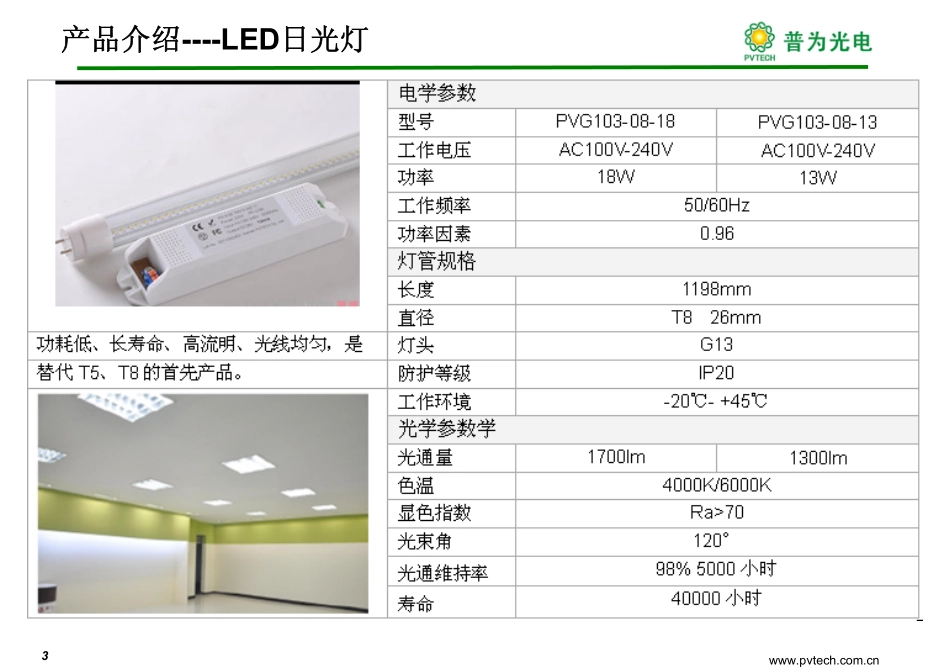

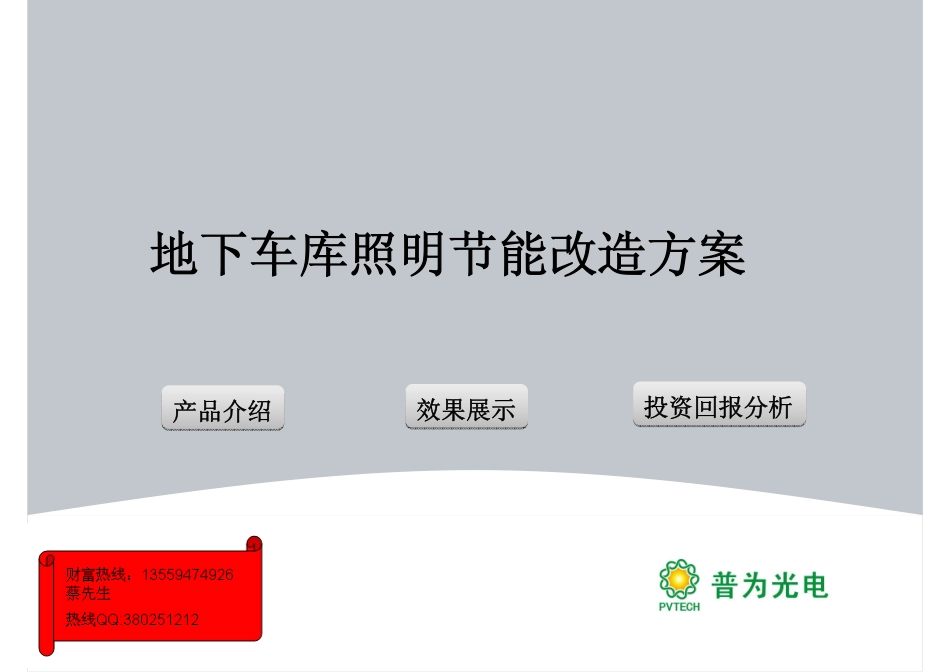

地下车库照明节能改造方案产品介绍产品介绍效果展示效果展示投资回报分析投资回报分析2www.pvtech.com.cn目录产品介绍-LED日光灯停车场节能照明改造措施节能改造投资回报计算投资回报分析356我们合作过的企业9103www.pvtech.com.cn产品介绍----LED日光灯4www.pvtech.com.cn产品介绍----LED日光灯二十一世纪将进入以LED为代表的新型绿色照明光源时代。LED的优势：LED除具有如左图所示的在功耗和寿命方面的优势外，还具有以下传统照明所无法比拟的优势（左图为LED对比T5,T8荧光灯）：•固态光源照明，不易损坏，寿命长。•不含有毒金属气体汞，对环境零污染•光源发光角度可控，无需额外反光设计，无光损，光亮利用率高。•光衰极小，10000小时光衰仅为3%，相对传统荧光灯3000小时30%光衰而言，持续性极佳。24小时/天16小时/天12小时/天8小时/天4小时/天由于LED的高性价比，未来LED将逐步由商业照明进入普通家庭照明领域。隧道灯暗房室内停车场2004年2007年2010年2012年2015年年份经济效益点应用举例超市商场连锁店工厂图书馆餐厅办公室酒店大堂普通家用照明5www.pvtech.com.cn停车场节能照明改造措施我们将用18WLED支架，替换36WT8日光灯管6www.pvtech.com.cn节能改造投资回报计算比较项日光灯管18WLED灯管工作实际功率40W15W数量600600灯管价格￥10170更换灯管价格￥5￥5整流器价格￥20.00无光源寿命1,0000hrs40,000hrs驱动器寿命5,000hrs70,000hrs我们将用18WLED支架，替换36WT8日光灯管。•以停车场面积为1万平方米来看,灯具数量约为600盏.年工作时间24小时×365天=8760小时,电费按1元/度计算.替换灯管人工费用，40元/盏来算；•我们将为客户提供3年质保，所以将以一个3年周期作计算。节能计算明细：1.年消耗电费支出.日光灯管:(600×40×8760/1000)×0.87=￥18290815WLED灯:(600×15×8760/1000)×0.87=￥68590年节省电费:15WLED灯管节省￥114318灯具数据对照表一年电费支出=灯具数量×瓦数×年工作小时×电价一年电费支出=灯具数量×瓦数×年工作小时×电价7www.pvtech.com.cn节能改造投资回报计算2.灯管更换支出(因为日光灯管寿命不长,在3年质保期内，肯定会有灯管损坏更换)：日光灯管:5*3*600=￥900015WLED灯:￥0年节省更换灯具费用:￥90003.整流器更换的支出荧光灯:￥20*600=1200015WLED灯:0年节省更换驱动器费用:￥12000一年灯管更换的支出=灯具+人工费用)×更换次数更换次数=（年工作时间/灯具寿命)×数量一年灯管更换的支出=灯具+人工费用)×更换次数更换次数=（年工作时间/灯具寿命)×数量一年驱动器更换的支出=（驱动器价格+人工费用)×更换次数更换次数=（年工作时间/驱动器寿命)×数量一年驱动器更换的支出=（驱动器价格+人工费用)×更换次数更换次数=（年工作时间/驱动器寿命)×数量8www.pvtech.com.cn节能改造投资回报计算LED改造方案每年电费节约￥114318每年节约灯具更换费用￥9000+12000=21000每年节约整流器更换人工费用暂不计入每年总节约运营费用￥1353183年质保期内节约运营费￥405954改造投资￥98*600=58800回收期￥58800/￥135318=0.434年3年质保期内,净节省￥405954-￥58800=￥34.7154万元从前面表格的计算结果,我们可以得出数据如下:9www.pvtech.com.cn投资回报分析以1万平米的室内停车场为例：•传统照明每年运营费用为19.2万•LED改造方案以后，每年运营费用降低到只有6.8万以1万平米的室内停车场为例：•15WLED支架回收期0.43年,产品生命周期内，15WLED支架总共节约51.5万。10www.pvtech.com.cn和我们合作过的企业—我们是PVTECH
