ug7.5实用教程11_添加和约束组件VIP免费

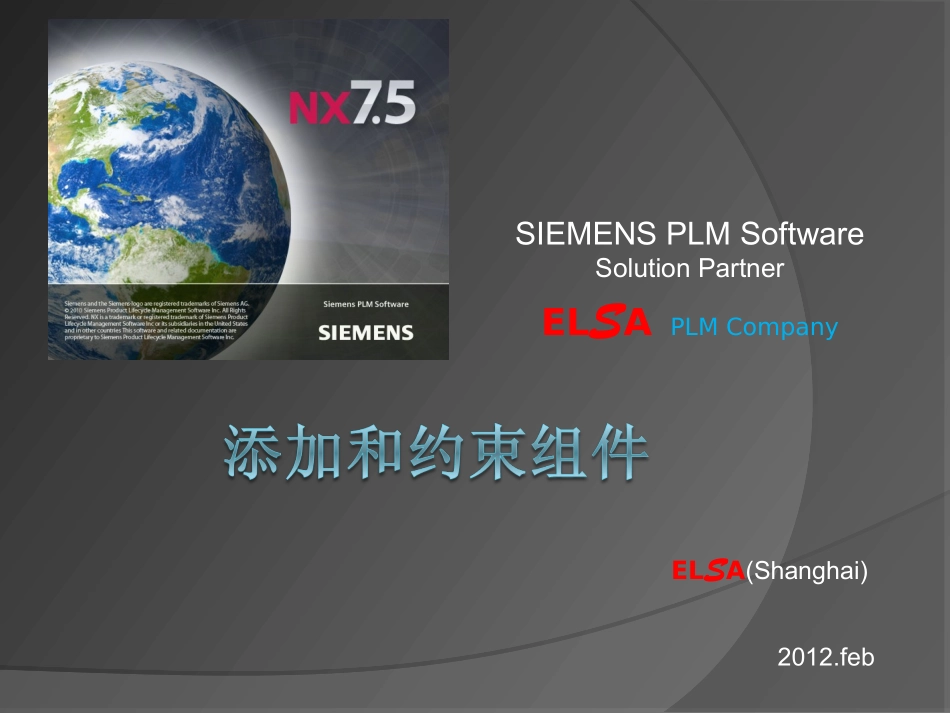

ug7.5实用教程11_添加和约束组件_第1页
1/16

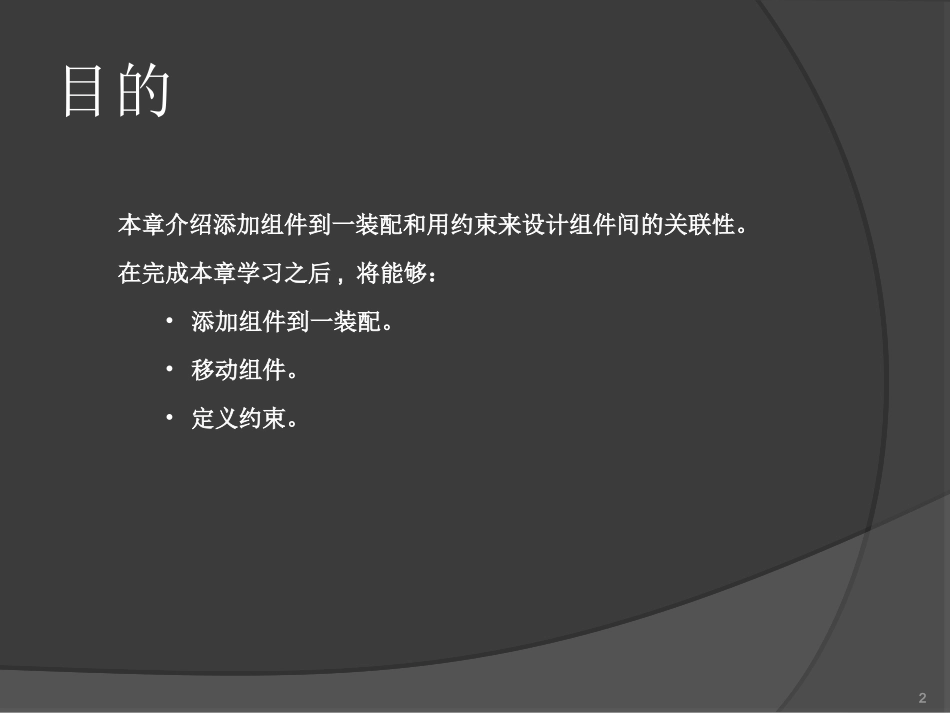

ug7.5实用教程11_添加和约束组件_第2页
2/16

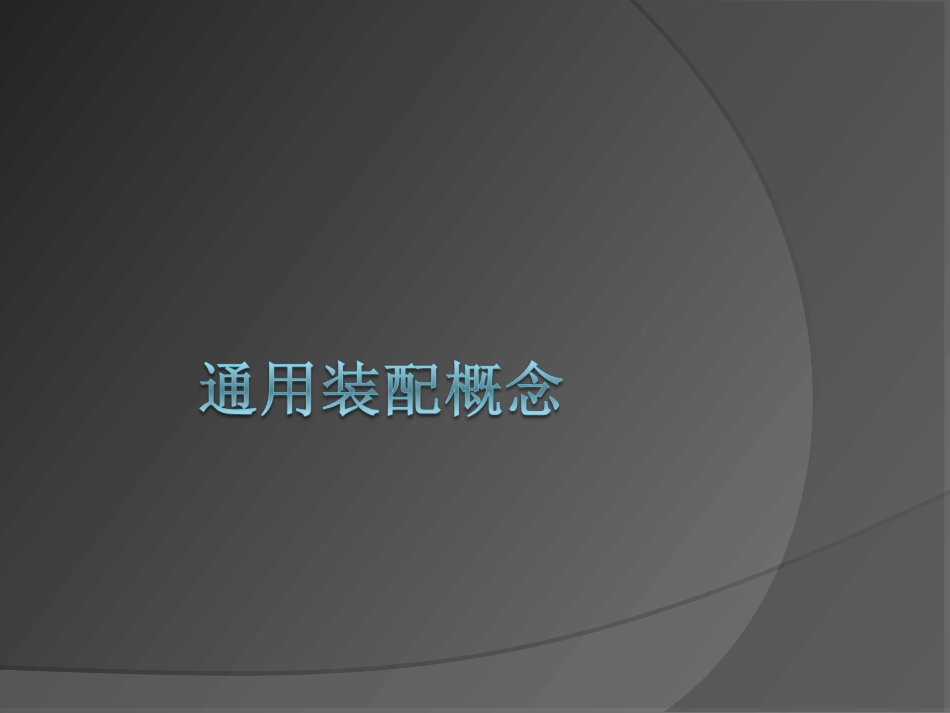

ug7.5实用教程11_添加和约束组件_第3页
3/16
SIEMENSPLMSoftwareSolutionPartnerELSAPLMCompanyELSA(Shanghai)2012.feb目的2本章介绍添加组件到一装配和用约束来设计组件间的关联性。在完成本章学习之后,将能够:•添加组件到一装配。•移动组件。•定义约束。建立装配结构4自顶向下建模(Top-downModeling)从底向上建模(Bottom-upModeling)利用从底向上的构造方法5Assemblies→Components→AddExisting【练习13-1】建立一装配6【练习13-1】建立一装配7【练习13-1】建立一装配8移动组件9移动组件命令用来在一装配中在所选组件的自由度内移动它们。你可以选择组件去动态移动(如用拖拽手柄),也可以建立约束以移动组件到所需位置。你还可以同时移动不同装配级上的组件。装配约束10利用装配约束命令相关地定义组件在一装配中的位置。AssemblyConstraints【练习13-2】约束和移动组件11caster3_assm1-Shaft;2-Spacer;3-Fork;4-Bushing;5-Wheel;6-Axle;7-E-clip625;8-E-clip437Fix【练习13-2】约束和移动组件12TouchAlignCenter2:1【练习13-2】约束和移动组件13TouchAlignCenter2:2【练习13-2】约束和移动组件14ConcentricConcentric摘要15你可以添加已存部件到另一部件以建立一装配。当显示一装配时,工作部件是你在其中编辑和建立几何体及组件的部件。装配约束提供一种方法来建立管理组件部件相关放置的规则。在本章中,你学习了:•添加组件到一装配。•移动组件。•定义约束。
