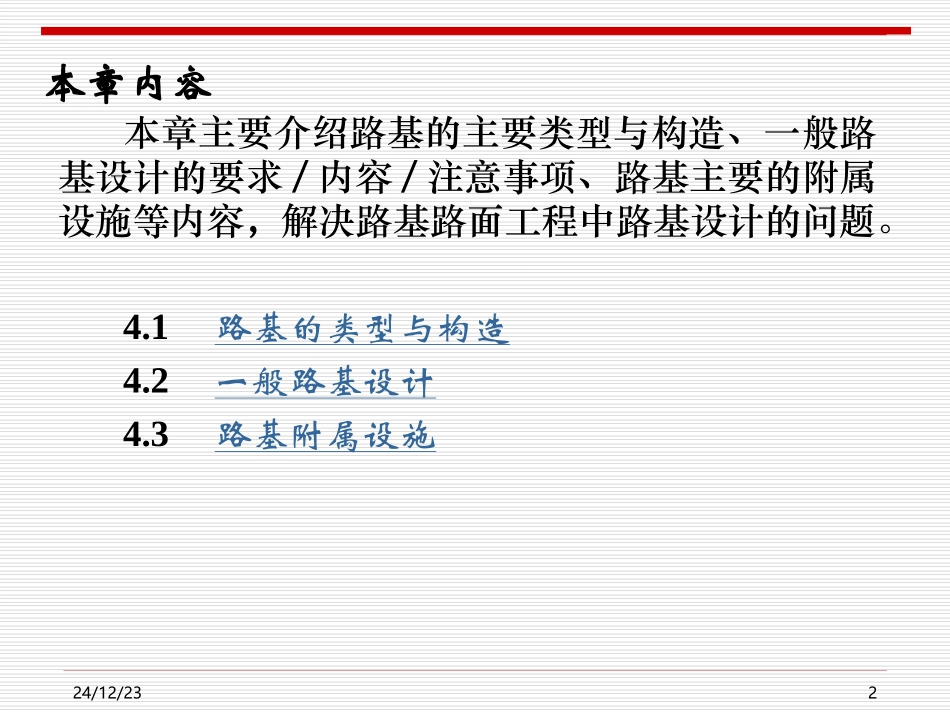

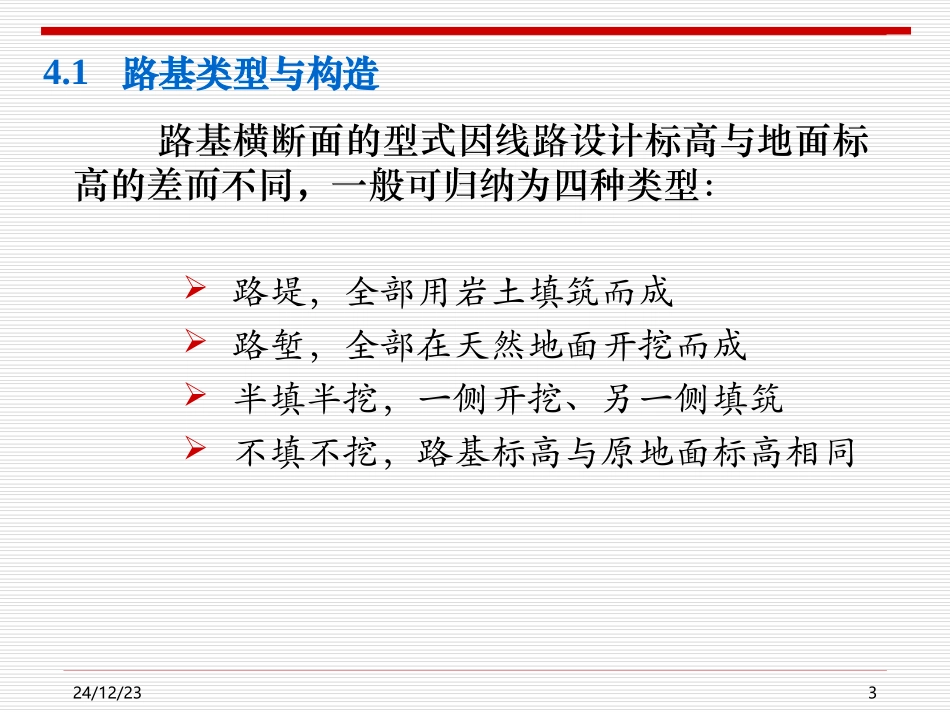

第3章一般路基设计路基路面工程参考教材：路基路面工程，主编：邓学钧，人民交通出版社，200524/12/232本章主要介绍路基的主要类型与构造、一般路基设计的要求/内容/注意事项、路基主要的附属设施等内容，解决路基路面工程中路基设计的问题。4.1路基的类型与构造4.2一般路基设计4.3路基附属设施本章内容24/12/233路基横断面的型式因线路设计标高与地面标高的差而不同，一般可归纳为四种类型：路堤，全部用岩土填筑而成路堑，全部在天然地面开挖而成半填半挖，一侧开挖、另一侧填筑不填不挖，路基标高与原地面标高相同4.1路基类型与构造24/12/2344.1.1路堤路堤横断面基本形式1.干湿类别2.基底压实度差异沉降？！倾斜，滑移！！湿度控制！！移挖为填24/12/235路堤按其填土高度可划分为矮路堤、高路堤和一般路堤：矮路堤填土高度低于1.0～1.5m→矮路堤→常在平坦地区取土困难时选用。高路堤填土高度大于规范规定的数值→即填方总高度超过18m（土质）或20m（石质）的路堤；一般路堤填土高度介于高、矮路堤两者之间→随其所处的条件和加固类型不同，主要有浸水路堤、陡坡路堤及挖沟填筑路堤等型式。1）类型：考虑路堤工作区深度简单：直接套用图纸24/12/236矮路堤填土高度低于1.0～1.5m；常在平坦地区取土困难时选用。特点：a）平坦地区往往地势低、水文条件较差→易受地面水和地下的影响→满足最小填土高度的要求；b）路基工作区范围内土的压实度；c）加强排水→两侧设置边沟→有时可与取土坑结合(挖沟填筑路堤)。2）一般要求24/12/237一般路堤填土高度介于高、矮路堤两者之间→随其所处的条件和加固类型不同，还有浸水路堤、陡坡路堤及挖沟填筑路堤等型式。特点：a）常规设计，不做特殊处治；b）h不大时(2～3m)，可在路堤两侧设取土坑，使之与排水沟相结合；c）路堤近旁有较宽沟渠或沿河浸水路堤，应设置护坡道。24/12/238高路堤填土高度大于规范规定的数值→即填方总高度超过18m（土质）或20m（石质）的路堤。特点：a、填方数量大，占地宽，行车条件差，处理不当极易造成沉陷、失稳；b、为使路基边坡稳定和横断面经济，需作个别设计；c、采用上陡下缓的折线形或台阶形边坡；d、对边坡进行适当的防护和加固；e、放宽路肩或加护栏，增加安全感。注：台阶形边坡是在边坡中部每隔8～10m设置护坡平台一道，平台宽度为1～3m，用浆砌片石或水泥混凝土预制块防护；并将平台做成2%～5%向外倾斜的横坡，以利排水。24/12/2393）路堤填料理想材料：强度高、水稳定性好、压缩性小、施工方便以及运距短的岩土材料。一般原则：a、尽量移挖作填；b、砾（角砾）类土、砂类土应优先选作路床填料；c、含腐殖质、有机质土必须换填；d、土含水量大，应采取晾晒或掺入石灰、固化材料等技术措施进行处理。路基部位（路面底面以下深度）填料最小强度CBR（%）填料最大粒径（cm）高级路面其它路面上路床（0～30cm）8610下路床（30～80cm）5410上路堤（80～150cm）4315下路堤150cm以下3215表3-1路基填料最小强度和最大粒径要求级配24/12/2310不含有害物质的矿质材料，一般均可用作路基填料。选用时，最好选用级配较好的粗粒土作为填料。砾（角砾）类土、砂类土应优先选作路床填料，土质较差的细粒土可填于路堤底部。用不同填料填筑路基时，应分层填筑，每一水平层均应采用同类填料。泥炭、淤泥、冻土、强膨胀土及易溶盐超过允许限量的土，不得直接用于填筑路基。冰冻地区上路床及浸水部分的路堤不应直接采用粉质土填筑。浸水部分路堤填料不宜采用强风化岩石及浸水后容易崩解的岩石，应尽量选用水稳性好的填料。细粒土作填料时，土的含水量超过最佳含水量两个百分点以上时，应晾晒或掺入石灰、固化材料等技术措施进行处理。桥涵台背和挡土墙墙背填料应优先选用内摩擦角值较大的砾（角砾）类土、砂类土填筑。铺筑高级路面时，填料的强度和粒径应符合规范的规定，铺筑其他路面时，填料亦宜按规范的规定选用。路基填料主要要求：排水要求24/12/23114）路堤填筑施工含草皮土、生活垃圾、树根和含有腐朽物质的土不能用作填筑路堤。液限大于50%及塑性指数大于26的土，透水性很差，因...
