产品图纸基础知识VIP免费

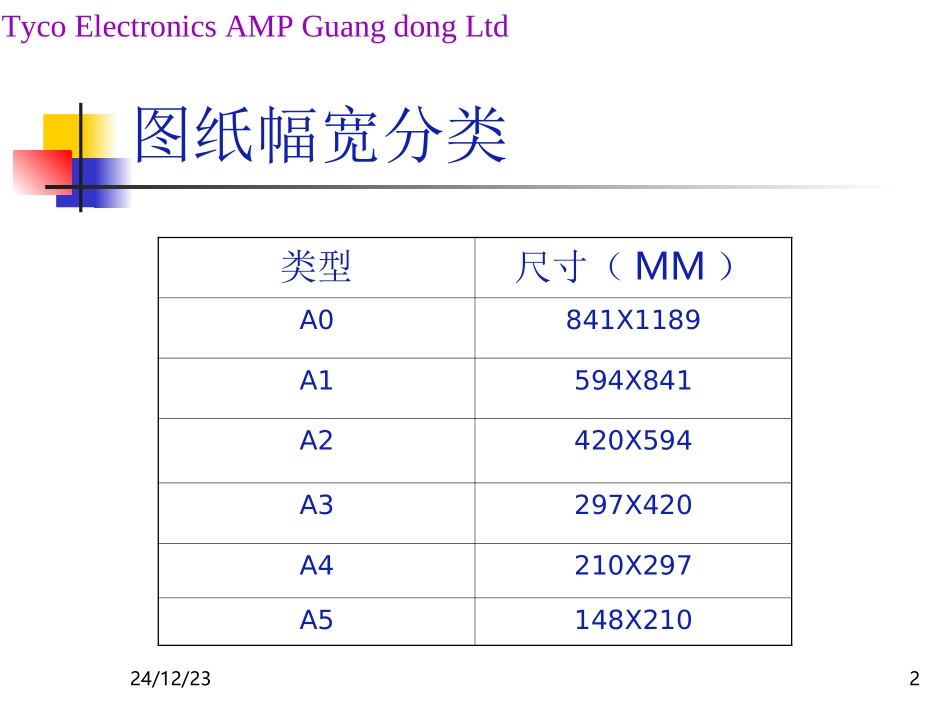

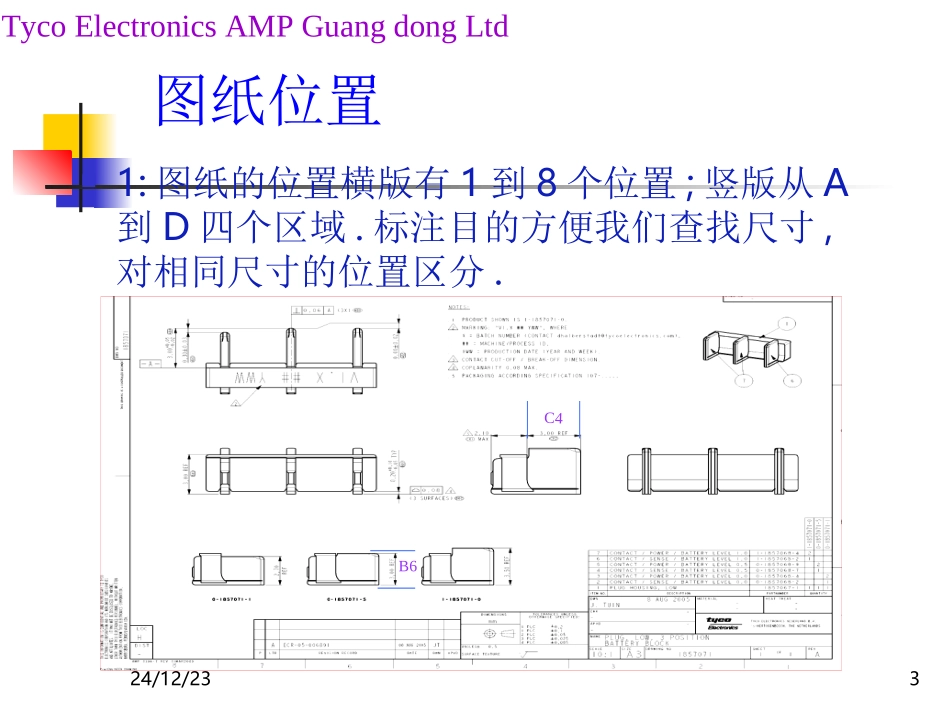

24/12/231产品图纸基础DEMINJUL-11-2006TycoElectronicsAMPGuangdongLtd24/12/232图纸幅宽分类TycoElectronicsAMPGuangdongLtd类型尺寸（MM）A0841X1189A1594X841A2420X594A3297X420A4210X297A5148X21024/12/233图纸位置1:图纸的位置横版有1到8个位置;竖版从A到D四个区域.标注目的方便我们查找尺寸,对相同尺寸的位置区分.TycoElectronicsAMPGuangdongLtdC4B624/12/234图纸的基本内容标图纸的边框题栏视图区标记备注图纸更改记录TycoElectronicsAMPGuangdongLtd24/12/235标题栏的内容NAME：名称（产品或零件的名称）DRAWINGNO：图纸编号（产品的P/N）REV：版本（表示图纸最新版本）MATERIAL：材料DRAWIN:画图者CHECKED：检查者APPROVED：批准者DATE：日期UNIT：尺寸单位PARTLIST：零件名称SCALE：图纸与实物TOLERANCES：公差视图类型TycoElectronicsAMPGuangdongLtd24/12/236TycoElectronicsAMPGuangdongLtd不同的产品图号BOM和QTY24/12/237图纸标识TycoElectronicsAMPGuangdongLtd签名比例名称图号页码版本24/12/238图纸内容1、1详细图纸有单一详细图纸和列表详细图纸两种单一详细图纸完整描述一个单一产品的图纸列表详细图纸(tabulateddetaildrawing)不同的产品在同一图号下，描述一系列有相同的基本结构的相似的产品。减少了绘图时间，可以产品分组。用在尺寸，标记，表面处理，材料，热处理，包装等的可能变化，但是基本同样的视图，如下示例：TycoElectronicsAMPGuangdongLtd24/12/239公差栏(toleranceblock)TycoElectronicsAMPGuangdongLtd表面粗糙度线性及角度尺寸的支配公差24/12/2310备注栏特殊的控制点特殊的要求一尺寸的要求及范围一尺寸的测量方法一尺寸的检查步骤图形中无法表达的特殊要求通用公差TycoElectronicsAMPGuangdongLtd24/12/2311注释(notes)注释用来传达在图纸中不能通过图解来显示的辅助性的信息，分为一般性注释和局部注释。一般性注释规范引出TycoElectronicsAMPGuangdongLtd一般性注释局部注释规范引出24/12/2312规范引出(specificationcallouts)对多数产品都通用的工程要求，通常都会以规范的形式文件化。当某个要求适用于定义某个零件或组件时，通过该文件识别的号码在图纸中引出。图纸中的工程要求的AMP规范，有如下系列：产品及工具图客户图100Material108Product111Heattreat109Test112Finish114Application115Engineering119Color120ElectronicSystemControl对于114系列规范，可能会出现在AMP产品适用的产品组装图的一般性注释中。AMP其它的规范中出现的工程要求，例如包装规范107-3中的卷料信息，可能会在产品图中引出。客户图只能引出产业，国家，政府或客户的标准和规范。列表图(tabulationchart)版本(revisions)版本类型(typesofrevisions)TycoElectronicsAMPGuangdongLtd24/12/2313视图的内容视图的等同定理：A、主、上、下视图的长相等B、左右视图的长与主视图的宽相等C、上下视图的宽与左右视图的长相等D、后视图与主视图的长宽相等。TycoElectronicsAMPGuangdongLtd下视图主视图左视图右视图上视图后视图剖面图局部放大图24/12/2314视图的线型定义TycoElectronicsAMPGuangdongLtd线型名称线型类型一般应用粗实线可见轮廓线、过渡线细实线尺寸线、引出线、辅助线、剖面线、分界线及范围线、重合剖面的轮廓线、弯折线波浪线断裂处的边界线、视图的剖面分界线双折线断裂处的边界线虚线不可见的轮廓线、不可见过滤线粗点画线表示剖面线或有特殊要求的线细点画线细线、对称中心线、轨迹线、24/12/2315视图中公差代码识别TycoElectronicsAMPGuangdongLtd项目符号项目符号直线垂直度平面度倾斜度圆度同轴度圆柱度对称度线轮廓度位置度平坦度平行度24/12/2316图纸（EC）更改记录EC更改作者更改日期更改的项目及范围生效日期更改后的最新版本TycoElectronicsAMPGuangdongLtd24/12/2317图纸常用单词View:观看Section:截面Detail:细节（局部图）Scale:比例（局部放大图）Coplanarity:共面度、平坦度TycoElectronicsAMPGuangdongLtd24/12/2318位置度、平坦度的理解位置度：实际位置与理想位置的极差平坦度：所有被测要素落在同一平面上，与平面基准的最大距离为平坦度平面度：所有被测要素以固定的测量基准，测要素在基准面的上下波动状况。TycoElectronicsAMPGuangdongLtd24/12/2319TycoElectronicsAMPGuangdongLtd
