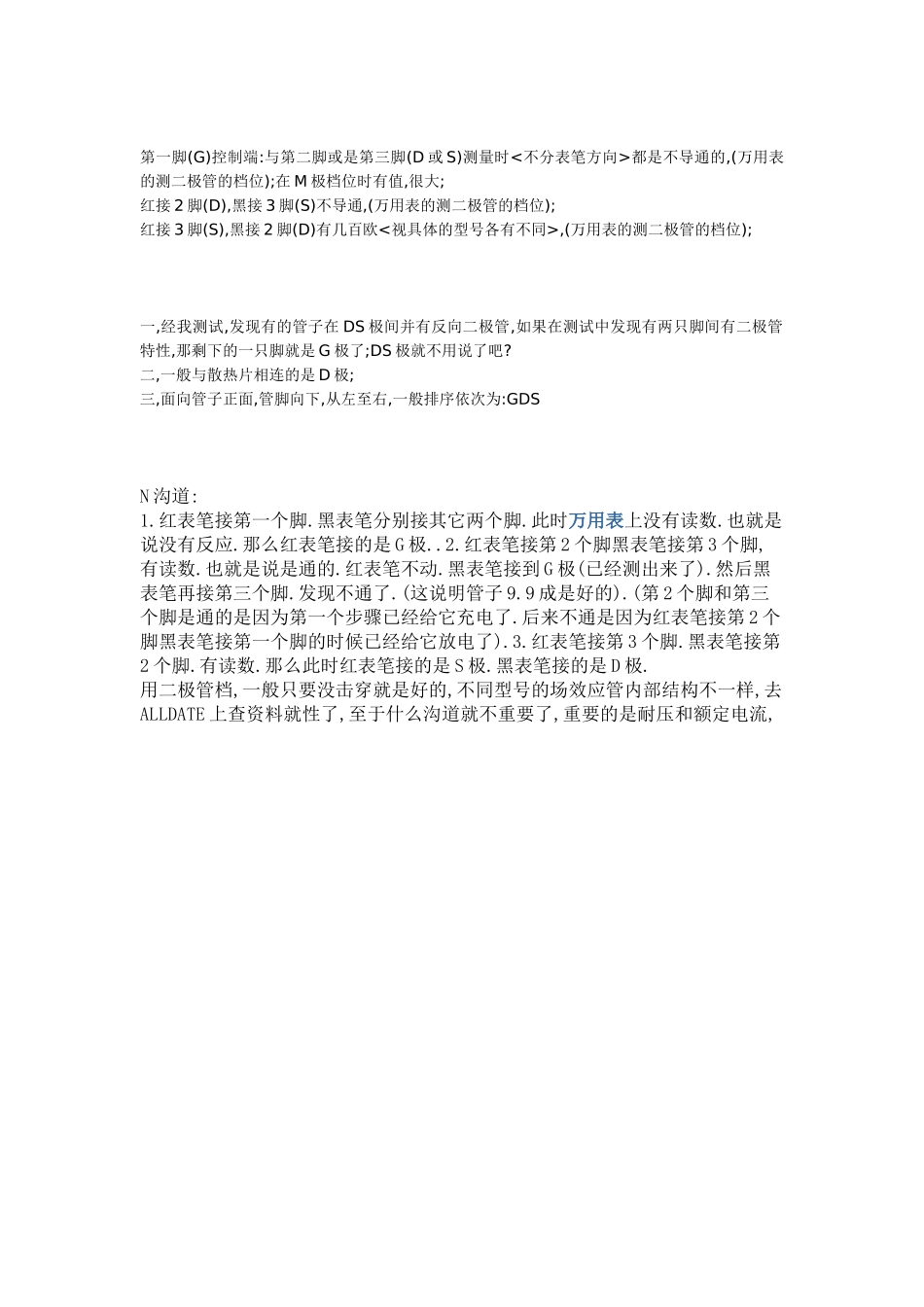

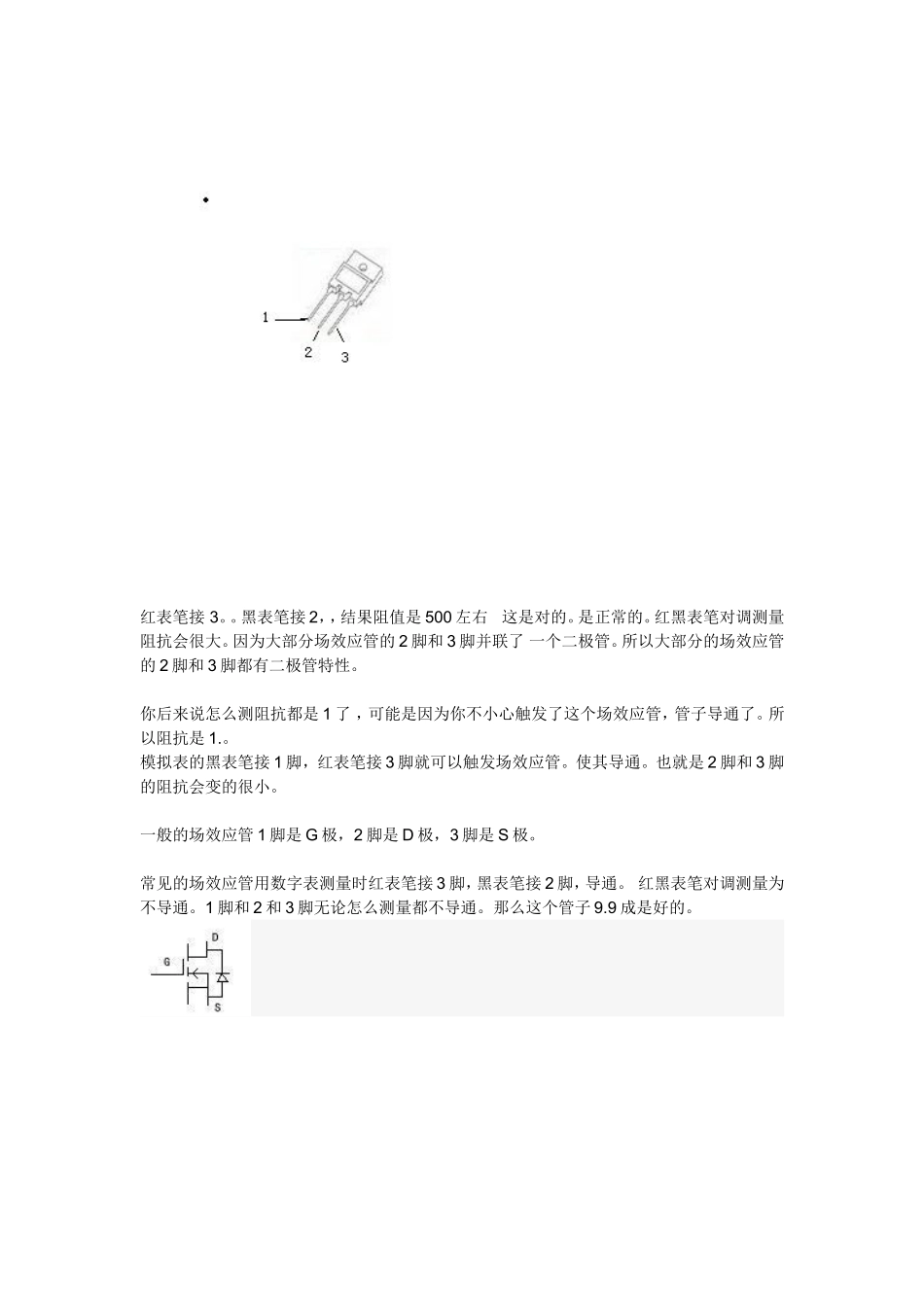

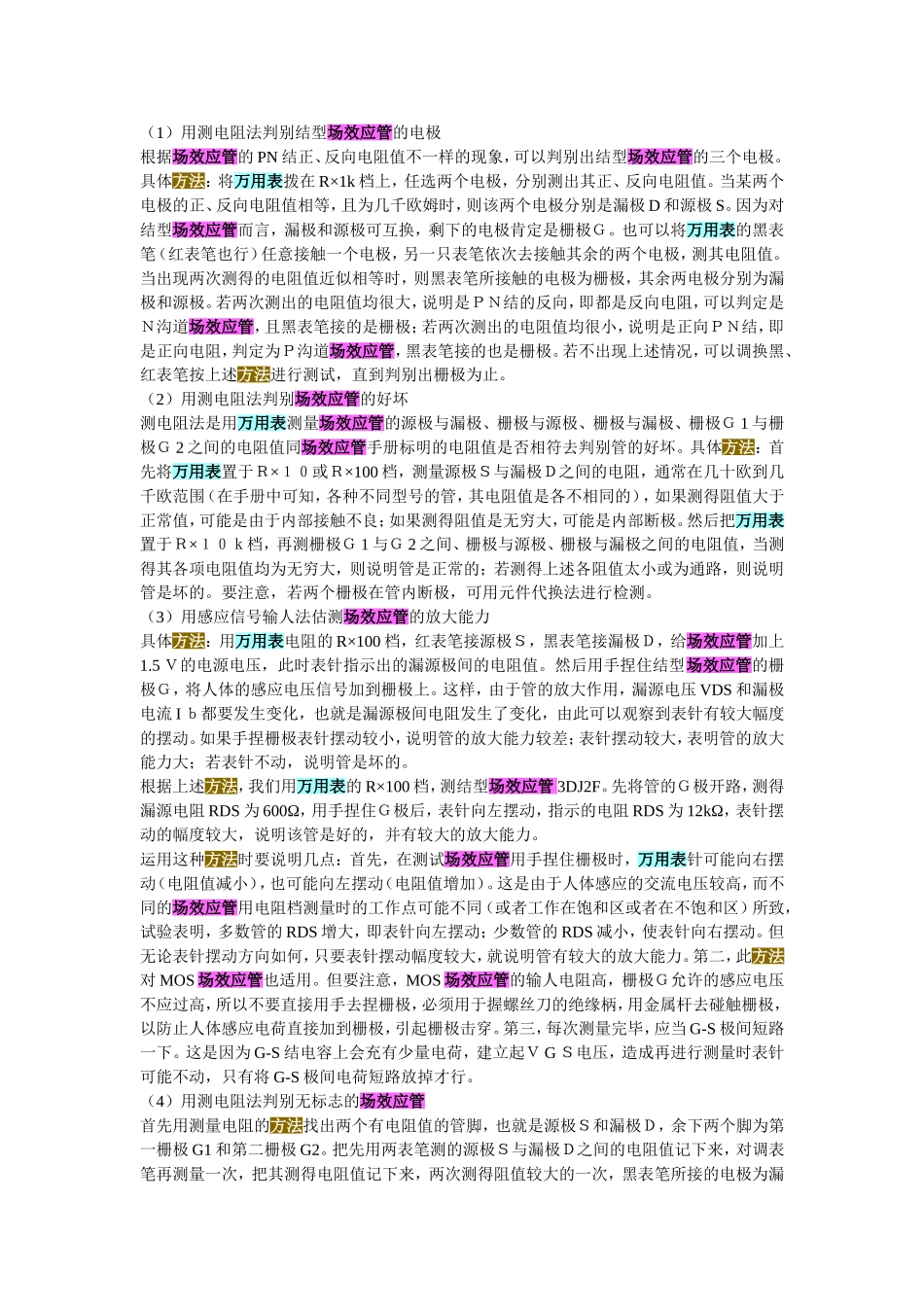

红表笔接3。。黑表笔接2，，结果阻值是500左右这是对的。是正常的。红黑表笔对调测量阻抗会很大。因为大部分场效应管的2脚和3脚并联了一个二极管。所以大部分的场效应管的2脚和3脚都有二极管特性。你后来说怎么测阻抗都是1了，可能是因为你不小心触发了这个场效应管，管子导通了。所以阻抗是1.。模拟表的黑表笔接1脚，红表笔接3脚就可以触发场效应管。使其导通。也就是2脚和3脚的阻抗会变的很小。一般的场效应管1脚是G极，2脚是D极，3脚是S极。常见的场效应管用数字表测量时红表笔接3脚，黑表笔接2脚，导通。红黑表笔对调测量为不导通。1脚和2和3脚无论怎么测量都不导通。那么这个管子9.9成是好的。第一脚(G)控制端:与第二脚或是第三脚(D或S)测量时<不分表笔方向>都是不导通的,(万用表的测二极管的档位);在M极档位时有值,很大;红接2脚(D),黑接3脚(S)不导通,(万用表的测二极管的档位);红接3脚(S),黑接2脚(D)有几百欧<视具体的型号各有不同>,(万用表的测二极管的档位);一,经我测试,发现有的管子在DS极间并有反向二极管,如果在测试中发现有两只脚间有二极管特性,那剩下的一只脚就是G极了;DS极就不用说了吧?二,一般与散热片相连的是D极;三,面向管子正面,管脚向下,从左至右,一般排序依次为:GDSN沟道:1.红表笔接第一个脚.黑表笔分别接其它两个脚.此时万用表上没有读数.也就是说没有反应.那么红表笔接的是G极..2.红表笔接第2个脚黑表笔接第3个脚,有读数.也就是说是通的.红表笔不动.黑表笔接到G极(已经测出来了).然后黑表笔再接第三个脚.发现不通了.(这说明管子9.9成是好的).(第2个脚和第三个脚是通的是因为第一个步骤已经给它充电了.后来不通是因为红表笔接第2个脚黑表笔接第一个脚的时候已经给它放电了).3.红表笔接第3个脚.黑表笔接第2个脚.有读数.那么此时红表笔接的是S极.黑表笔接的是D极.用二极管档,一般只要没击穿就是好的,不同型号的场效应管内部结构不一样,去ALLDATE上查资料就性了,至于什么沟道就不重要了,重要的是耐压和额定电流,（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极Ｇ，将人体的感应电压信号加到栅极上。这样，...
