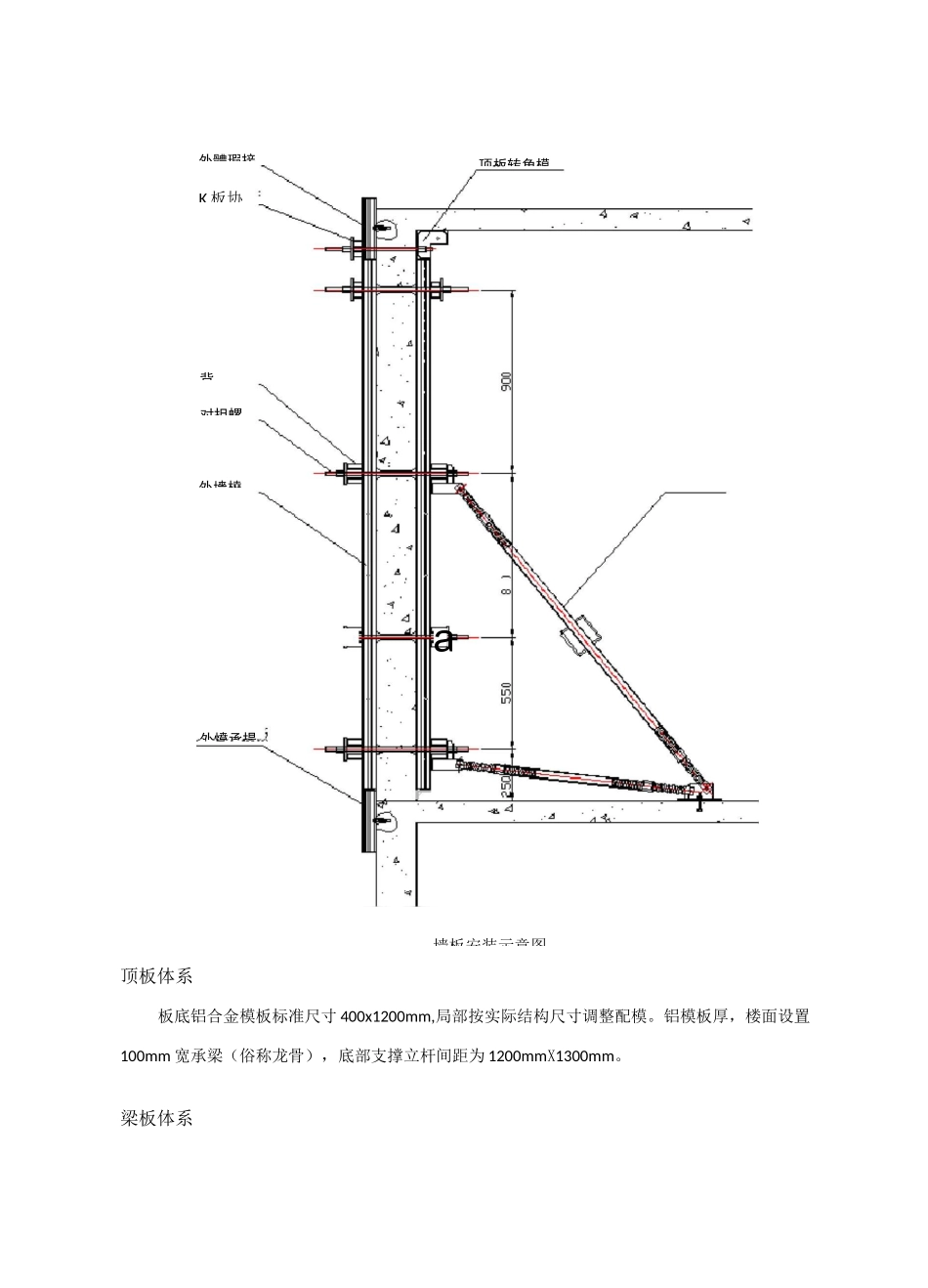

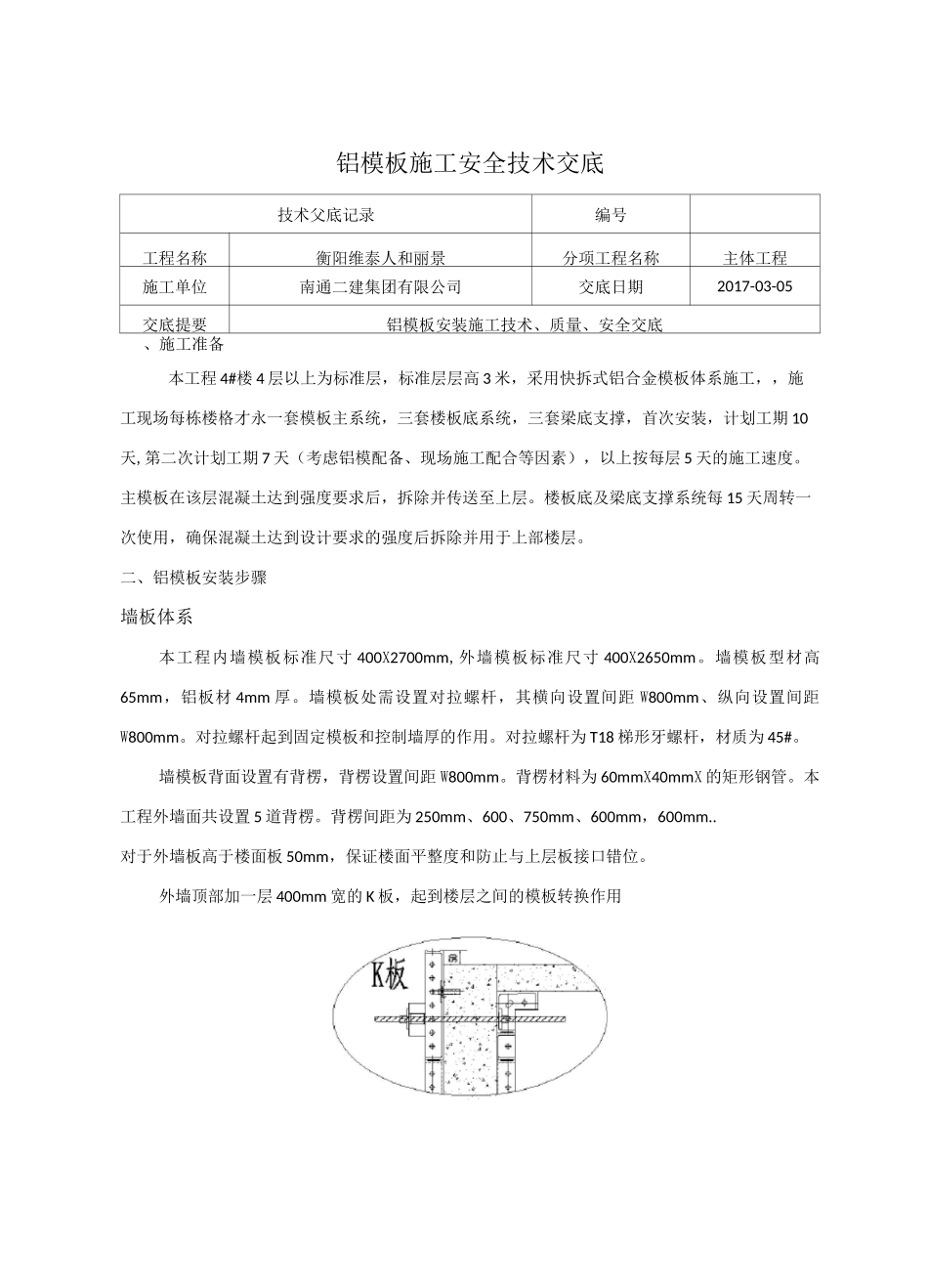

铝模板施工安全技术交底技术父底记录编号工程名称衡阳维泰人和丽景分项工程名称主体工程施工单位南通二建集团有限公司交底日期2017-03-05交底提要铝模板安装施工技术、质量、安全交底、施工准备本工程4#楼4层以上为标准层，标准层层高3米，采用快拆式铝合金模板体系施工，，施工现场每栋楼格才永一套模板主系统，三套楼板底系统，三套梁底支撑，首次安装，计划工期10天,第二次计划工期7天（考虑铝模配备、现场施工配合等因素），以上按每层5天的施工速度。主模板在该层混凝土达到强度要求后，拆除并传送至上层。楼板底及梁底支撑系统每15天周转一次使用，确保混凝土达到设计要求的强度后拆除并用于上部楼层。二、铝模板安装步骤墙板体系本工程内墙模板标准尺寸400X2700mm,外墙模板标准尺寸400X2650mm。墙模板型材高65mm，铝板材4mm厚。墙模板处需设置对拉螺杆，其横向设置间距W800mm、纵向设置间距W800mm。对拉螺杆起到固定模板和控制墙厚的作用。对拉螺杆为T18梯形牙螺杆，材质为45#。墙模板背面设置有背楞，背楞设置间距W800mm。背楞材料为60mmX40mmX的矩形钢管。本工程外墙面共设置5道背楞。背楞间距为250mm、600、750mm、600mm，600mm..对于外墙板高于楼面板50mm，保证楼面平整度和防止与上层板接口错位。外墙顶部加一层400mm宽的K板，起到楼层之间的模板转换作用1=1顶板体系板底铝合金模板标准尺寸400x1200mm,局部按实际结构尺寸调整配模。铝模板厚，楼面设置100mm宽承梁（俗称龙骨），底部支撑立杆间距为1200mmX1300mm。梁板体系外體瑕接顶板转角模K板协背对担螺外墻橈a外憤承提墙板安装示意图早拆头I:IMtII:以LLE本工程标准层高。梁底采用早拆头设计模式，梁底支撑间距不大于1200mm，梁底早拆头宽150mm,早拆头之间为1100mm铝模板。梁模板组拼立面示意图S-LLLLLitLLLLLII[I[I梁模板组拼水平示意图楼梯模板体系楼梯模板包括踏步模、底模、底龙骨、墙模、楼梯侧模、侧封板等组成部分。¥I^LLLLLO^LLLLLStLLLLL遵LLL-LLLILLLILLLI楼梯模板立面示意图其他细节1•传料口：为保证铝模板及配套设施能及时转运至下一层使用，特在楼板上设置传料孔，以方便模板、背楞、支撑等快速传至上一层使用。传料口的设置应根据具体施工进度和楼层面积而选择留设个数。本项目每层设置4个传料孔且传料口与放线口共用，传料孔平面定位如下图所示。传料孔尺寸为300mmX800mm（不大于标准板模板的尺寸）。且传料孔应布置在适当位置，方便大多数模板的转运。传料孔安装时，安装方向应和板模板方向一致。2•阴、阳角连接，如下图：3•墙体之间转角处采用背楞斜拉螺栓紧固，如下图4•板底支撑系统采用可微调式支撑立杆系统，立杆通过粗调和微调对立杆高度进行调节，以确保立杆能够对板底模板起到良好的支撑作用。wu:I立杆微调装置三、工艺流程测量放样一安装墙柱钢筋(墙柱水电施工)一安装墙柱铝模一安装梁铝模一安装楼板铝模一安装梁板钢筋(梁板水电安装)一收尾加固检查一混凝土浇筑1、在楼层上弹好墙柱线及墙柱控制线，洞口线，其中墙柱控制线距墙边线200mm,可检验模板是否偏位和方正；在柱纵筋上标好楼层标高控制点，墙柱的四角及转角处均设置，以便检查楼板面标咼。2、安装墙柱钢筋及预埋水电箱盒，线管，预留洞口等，完毕后办理隐蔽工程验收手续。3、安装墙柱模板(1)初始安装模板时，定位砖用钉子固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线。(2)所有模板都是从角部开始安装，这样可使模板保持侧向稳定。角部一块模板就可以给很长的墙模提供足够的侧向支撑。(3)安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油。(4)当角部稳定和内角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模与内角模连接时销子的头部应殓墙尽可能的在内角模内部。.砂浆墓蜒(5)封闭模板之前，需在墙模连接件上预先外套PVC管，同时要保证套管与墙两边模板面接触位置要准确，以便叢?|亍浇注后能收回对拉螺丝。(6)由于铝合金模板墙柱高度比结构高度略低5mm,所以在墙柱模板安装时，墙柱下口会存在空隙，空隙采用干硬性水泥砂浆封堵，保证砼浇筑时混凝土根部不漏浆。4、安装梁、顶板模(1)安装墙顶...
