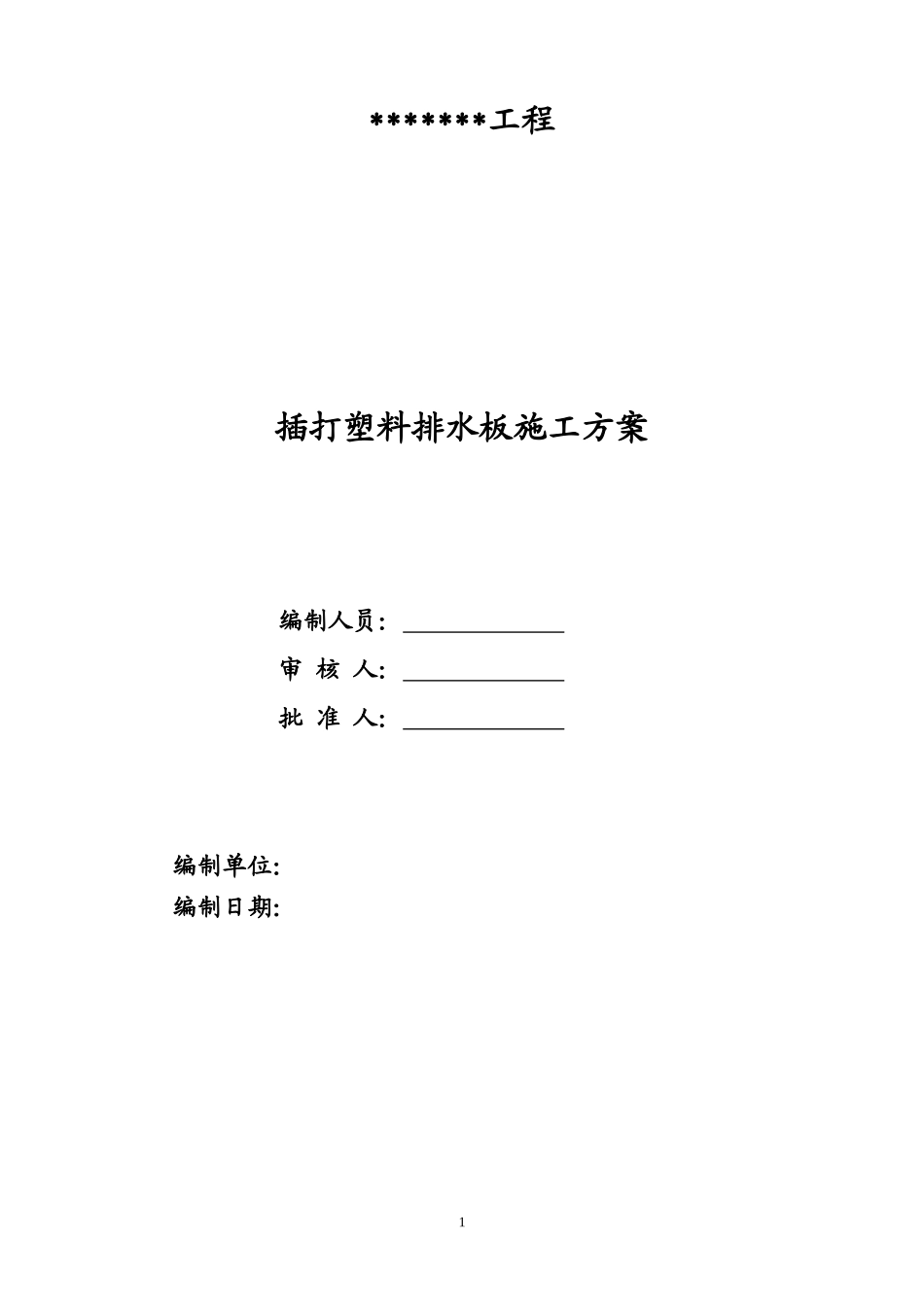

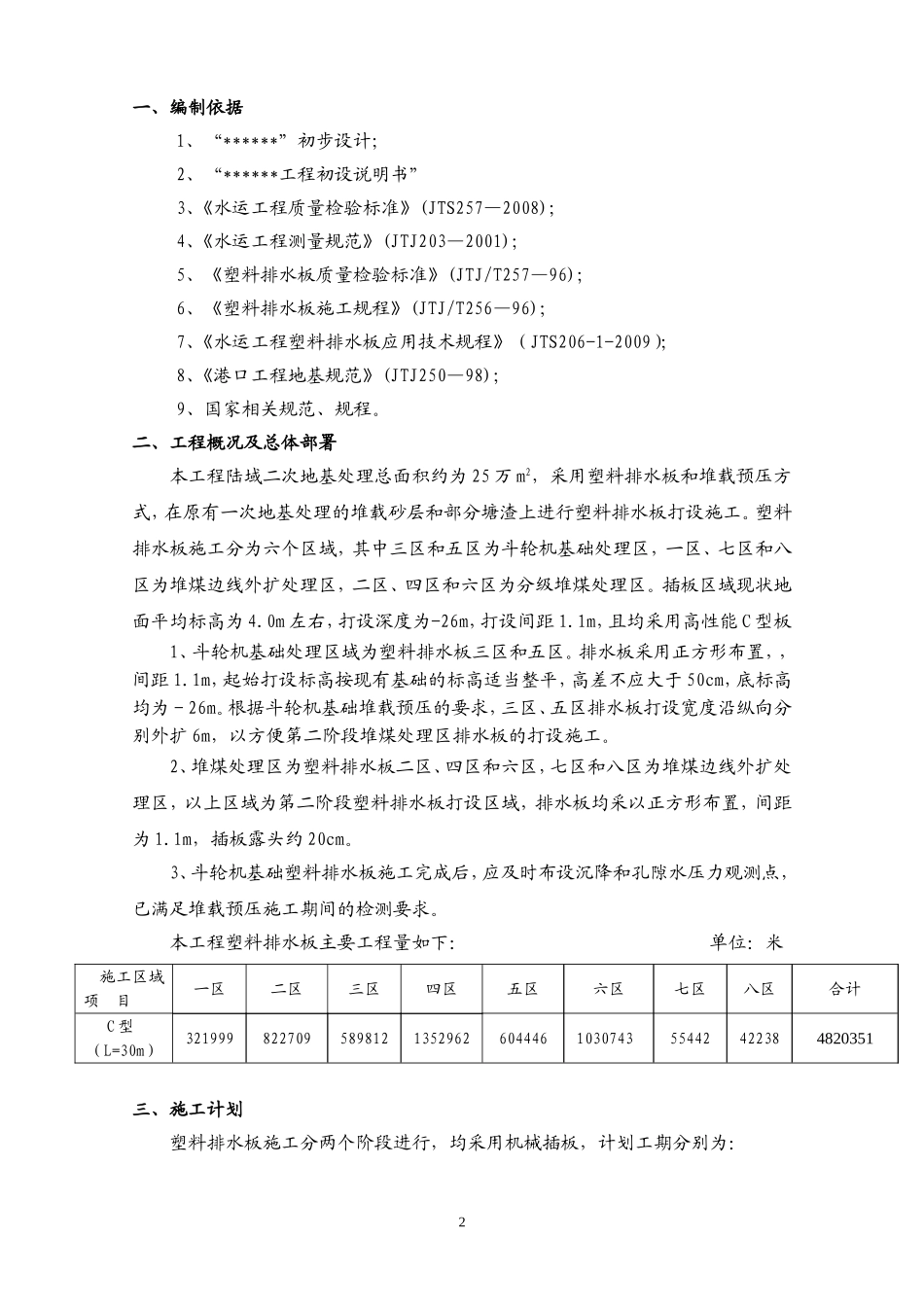

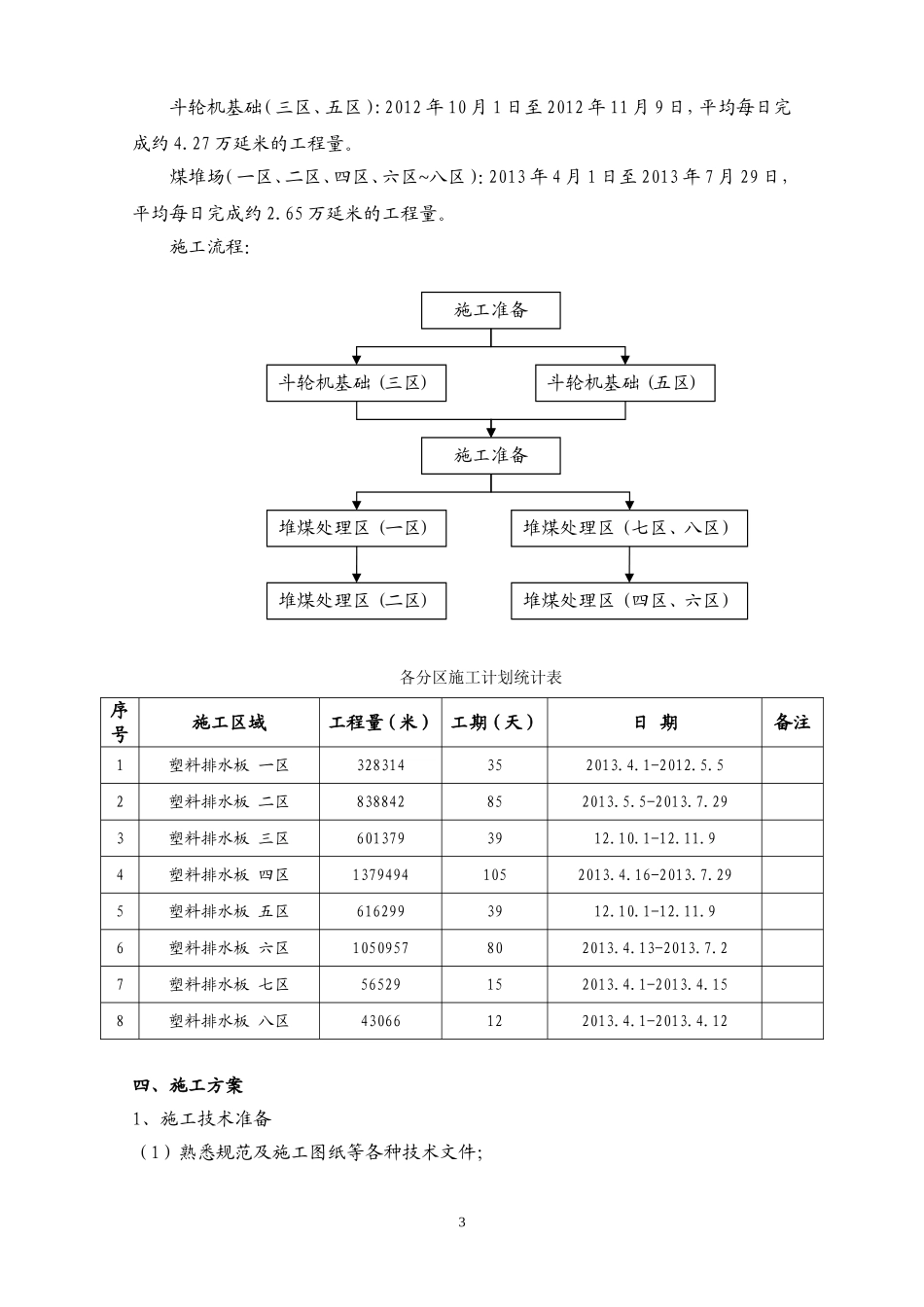

*******工程插打塑料排水板施工方案编制人员：审核人：批准人：编制单位：编制日期：1一、编制依据1、“******”初步设计；2、“******工程初设说明书”3、《水运工程质量检验标准》(JTS257—2008)；4、《水运工程测量规范》(JTJ203—2001)；5、《塑料排水板质量检验标准》(JTJ/T257—96)；6、《塑料排水板施工规程》(JTJ/T256—96)；7、《水运工程塑料排水板应用技术规程》（JTS206-1-2009）；8、《港口工程地基规范》(JTJ250—98)；9、国家相关规范、规程。二、工程概况及总体部署本工程陆域二次地基处理总面积约为25万m2，采用塑料排水板和堆载预压方式，在原有一次地基处理的堆载砂层和部分塘渣上进行塑料排水板打设施工。塑料排水板施工分为六个区域，其中三区和五区为斗轮机基础处理区，一区、七区和八区为堆煤边线外扩处理区，二区、四区和六区为分级堆煤处理区。插板区域现状地面平均标高为4.0m左右，打设深度为-26m，打设间距1.1m，且均采用高性能C型板1、斗轮机基础处理区域为塑料排水板三区和五区。排水板采用正方形布置，，间距1.1m，起始打设标高按现有基础的标高适当整平，高差不应大于50cm，底标高均为－26m。根据斗轮机基础堆载预压的要求，三区、五区排水板打设宽度沿纵向分别外扩6m，以方便第二阶段堆煤处理区排水板的打设施工。2、堆煤处理区为塑料排水板二区、四区和六区，七区和八区为堆煤边线外扩处理区，以上区域为第二阶段塑料排水板打设区域，排水板均采以正方形布置，间距为1.1m，插板露头约20cm。3、斗轮机基础塑料排水板施工完成后，应及时布设沉降和孔隙水压力观测点，已满足堆载预压施工期间的检测要求。本工程塑料排水板主要工程量如下：单位：米施工区域项目一区二区三区四区五区六区七区八区合计C型（L=30m）3219998227095898121352962604446103074355442422384820351三、施工计划塑料排水板施工分两个阶段进行，均采用机械插板，计划工期分别为：2斗轮机基础（三区、五区）:2012年10月1日至2012年11月9日，平均每日完成约4.27万延米的工程量。煤堆场（一区、二区、四区、六区~八区）：2013年4月1日至2013年7月29日，平均每日完成约2.65万延米的工程量。施工流程：各分区施工计划统计表序号施工区域工程量（米）工期（天）日期备注1塑料排水板一区328314352013.4.1-2012.5.52塑料排水板二区838842852013.5.5-2013.7.293塑料排水板三区6013793912.10.1-12.11.94塑料排水板四区13794941052013.4.16-2013.7.295塑料排水板五区6162993912.10.1-12.11.96塑料排水板六区1050957802013.4.13-2013.7.27塑料排水板七区56529152013.4.1-2013.4.158塑料排水板八区43066122013.4.1-2013.4.12四、施工方案1、施工技术准备（1）熟悉规范及施工图纸等各种技术文件；施工准备斗轮机基础（三区）斗轮机基础（五区）施工准备堆煤处理区（一区）堆煤处理区（七区、八区）堆煤处理区（二区）堆煤处理区（四区、六区）3（2）对施工的各班组进行充分详细的技术交底，使之掌握相关技术规程、指标和设计要求。2、机械插打塑料排水板施工工艺流程3、施工人员、设备配备根据施工总体进度安排，塑料排水板总工期为158天，其中第一阶段工期为39天，第二阶段为119天，结合现场施工条件，机械插板分别从多个分区同时进行。平均每天插板45000延米。因此，我方拟投入履带式插板机3台,门架式插板机1台，单机效率可达10000米/天·台（24小时计），施工效率按0.8验算，每天每台可插板8000米，共计每天完成32000延米，已满足本工程工期需要。具体使用计划见下表：打设排水板主要设备使用计划表序号名称规格单位数量备注排水板位置测量放样排水板检验、进场插板机进场、调试插板机移机定位安装排水板沉管插板提升套管及回带测量验收回填排水板桩孔切割排水板施工准备41插板机PC200台32门架机40型台1组装3电焊机380V台2设备修理4挖掘机PC200台1施工配合5全站仪索佳台1测量放样6水准仪S3台2测量放样塑料排水板施工人员具体使用计划见下表塑料排水板施工人员使用计划表序号施工人员人数备注1分项主管1进度质量总负责2施工员4施工进度3质量员2施工质量4机修工2设备检修5机驶工12机械操作6操...
