《热力发电厂》2 发电厂的回热加热系统VIP免费

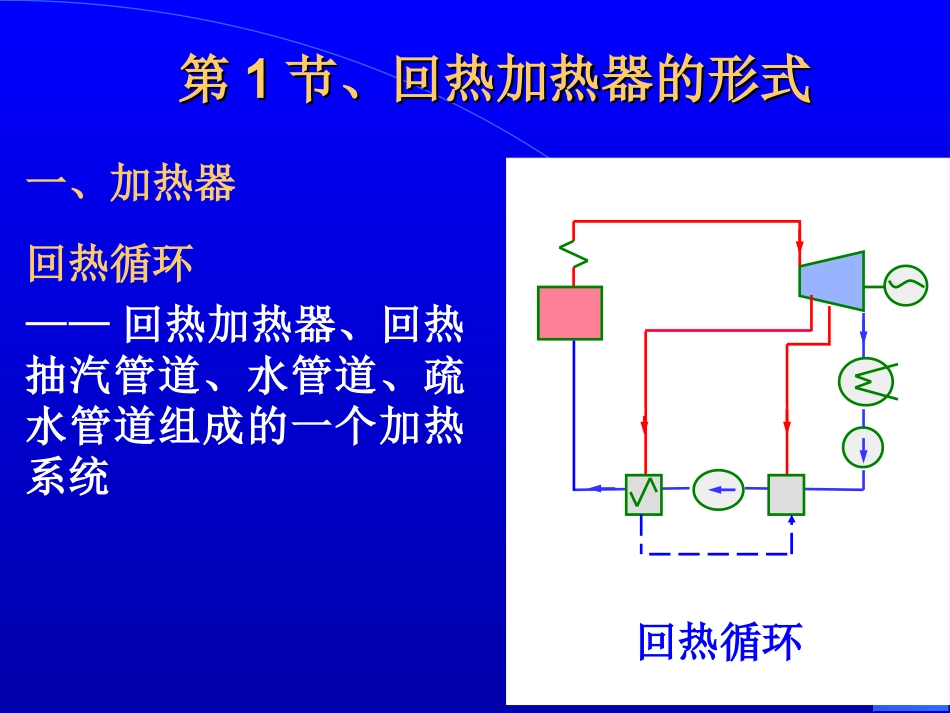

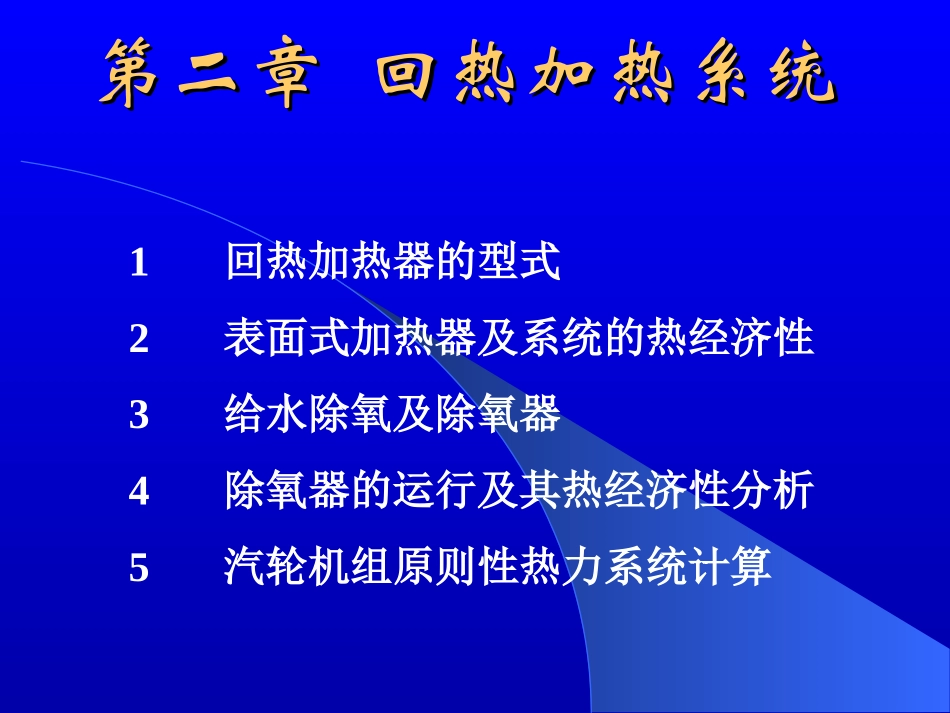

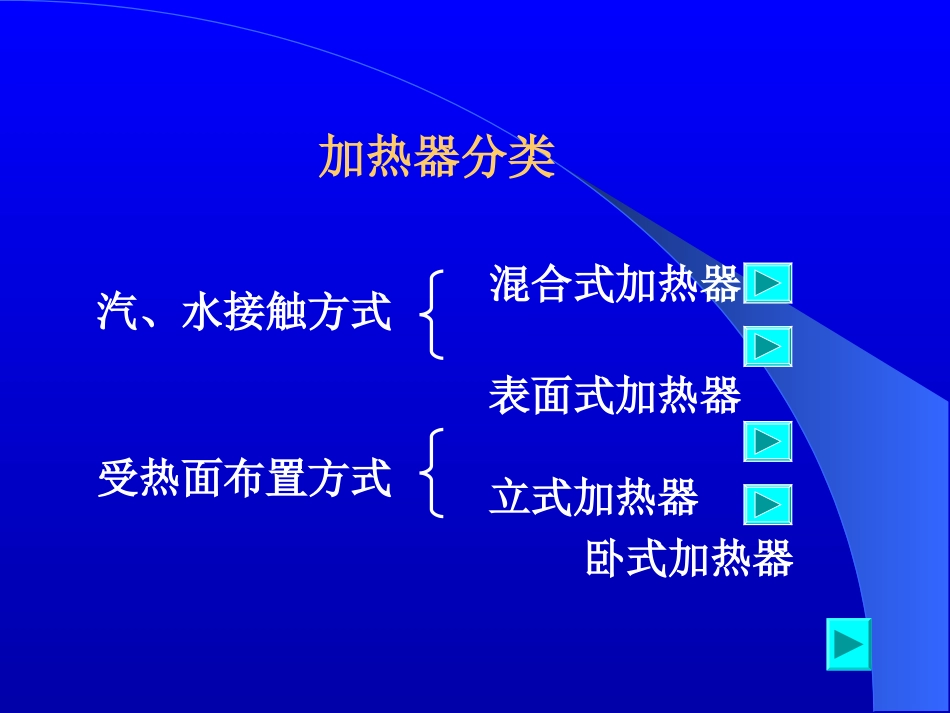

第二章回热加热系统第二章回热加热系统1回热加热器的型式2表面式加热器及系统的热经济性3给水除氧及除氧器4除氧器的运行及其热经济性分析5汽轮机组原则性热力系统计算第第11节、回热加热器的形式节、回热加热器的形式一、加热器回热循环——回热加热器、回热抽汽管道、水管道、疏水管道组成的一个加热系统ⅡS124567ⅠBaAaB回热循环混合式加热器表面式加热器立式加热器卧式加热器汽、水接触方式受热面布置方式加热器分类立式加热器卧式加热器1、热经济性:混合式高2、加热器结构:混合式简单3、回热系统复杂性及可靠度:混合式复杂4、除氧:表面式不可以除氧二、混合式与表面式加热器比较三、加热器类型选择角度：经济性、实用性四、典型回热系统示例1、高、低加热器为表面式的系统2、全混合式加热器回热系统P1P2P33、重力方式布置的混合式低压加热器p5p4p1p2p3p7p6pc4、带有部分混合式低压加热器的热力系统15H1至CH2H3H4H6H5678H7SG2H8234CSG1五、加热器的结构1．表面式加热器疏水——表面式加热器中加热蒸汽在管外冲刷放热后的凝结水分类：卧式：大机组立式：中小机组（（11）立式表面式加热）立式表面式加热器器（（UU形管管板式加热器）形管管板式加热器）用途：低加、高加用途：低加、高加水室出水进水上级疏水蒸汽疏水立式高压加热器管束疏水进口防冲板隔板给水出口给水进口蒸汽进口分流隔板疏水出口疏冷段隔板疏冷段进口管板（2）卧式表面式加热器用途：大机组低加、高加30万机组高压加热器管束22．混合式加热器的结构．混合式加热器的结构（1）卧式混合式加热器用途：除氧器、大机组低加加热蒸汽进口凝结水进口凝结水出口用途：除氧器、大机组低加（2）立式混合式加热器加热蒸汽进口凝结水进口凝结水出口第第22节表面式加热器及系统的热经济性分析节表面式加热器及系统的热经济性分析一、表面式加热器上端差（出口端差）——表面式加热器管内流动的水吸热升温后的出口温度与该加热器内汽侧压力对应的饱和水温度之差abtwj+1twjtsj12jpt,°CΔtabA,m212=tsj–twj↓，热经济性↑表面式加热器端差的选择端差与换热面积的关系：换热面积↑，↓无过热蒸汽冷却段：=3~6°C有过热蒸汽冷却段：=-1~2°Cabtwj+1twjtsj12jpt,°CΔtabA,m2121pKAGcte二抽汽管道压降二抽汽管道压降ΔpΔpjj及热经济性及热经济性抽汽管道压降Δpj——汽轮机抽汽口压力pj和j级回热加热器内汽侧压力之差影响因素：蒸汽流速、局部阻力pj<10%pj(大机组取4%~6%)分析：pj↓，热经济性↑twj+1twjtsjjjpjpjpj+11jpjjjpppjp••三蒸汽冷却器及其热经济性分析1、蒸汽冷却器2、类型内置式：与加热器本体合成一体外置式：具有独立的加热器外壳，布置灵活tw2tw11stt1st1内置式蒸汽冷却器作用：1）↓回热加热器内汽水换热的不可逆损失2）↑出口水温，↓端差，↑回热抽汽做功比，↑经济性0.15-0.20%t,°CA,m21tw1过热蒸汽冷却段蒸汽凝结段tw2ts1tj1tw2hw2tw1hw1sh11sh1stt1h1st1st1••••••优点：↑最终给水温度，↑本级抽汽，↓高级抽汽，↑经济性0.3-0.5%，布置方式灵活缺点：造价高外置式蒸汽冷却器P1P2P3•44、蒸汽冷却器的连接方式、蒸汽冷却器的连接方式水侧连接方式：（1）内置式蒸汽冷却器：串联连接（顺序连接）（2）外置式蒸汽冷却器：串联连接：全部给水流经冷却器并联连接：只有一部分给水进入冷却器先j-1级，后j级的两级串联单级并联单级串联与主水流分流两级并联与主水流串联两级并联先j级，后j-1级的两级串联55、外置式蒸汽冷却器连接方式比较、外置式蒸汽冷却器连接方式比较（1）串联连接优点：进水温度高，换热温差小，做功损失小；缺点：给水全部流经冷却器，给水系统阻力大，泵功消耗多（2）并联连接优点：给水系统阻力小，泵功消耗少缺点：进水温度小，换热温差大，做功损失大；回热抽汽做功少（四）表面式加热器的疏水方式及热经济性分析（四）表面式加热器的疏水方式及热经济性分析1、疏水收集方式疏水收集——将疏水收集并汇集于系统的主水流（主给水或主凝结水）中（1）疏水逐级自流方式——利用汽侧压差，将压力较高的疏水自流到压...
