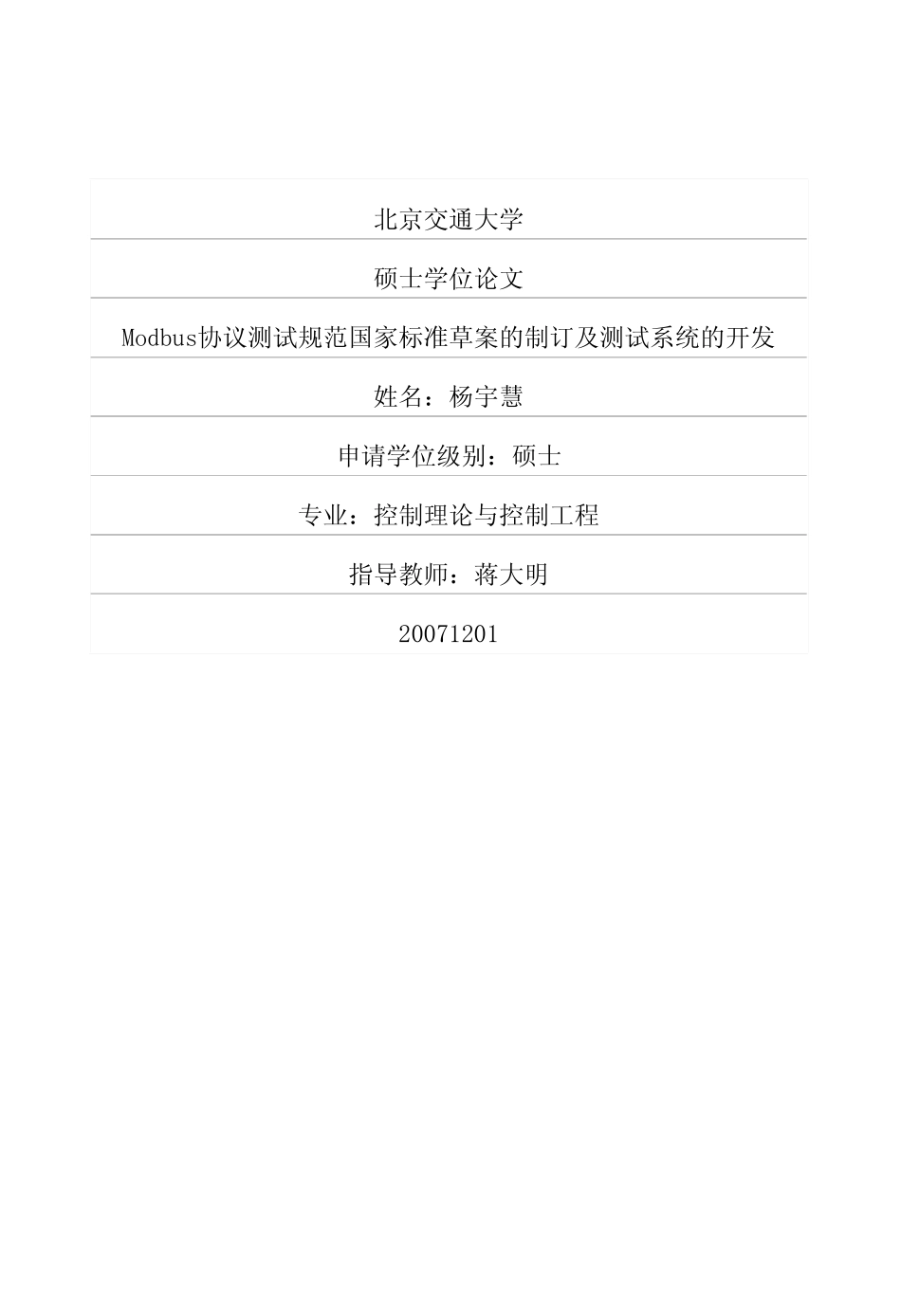

北京交通大学硕士学位论文Modbus协议测试规范国家标准草案的制订及测试系统的开发姓名：杨宇慧申请学位级别：硕士专业：控制理论与控制工程指导教师：蒋大明20071201中文摘要摘要：现场总线是当今自动化领域发展的热点之一，尤其是Modbus协议作为一种有效支持分布式和实时控制的技术，已经成为一种事实的工业标准，应用也因此越来越广泛。但同时又面临了新的问题，即串行链路的Modbus设备间的互操作性较差，已经成为制约Modbus发展的瓶颈。本文在深入研究现场总线协议测试的基础上，结合工业实践经验，提出了基于串行链路的Modbus协议测试的方案，制订了基于串行链路的Modbus协议测试规范国家标准的草案，并开发了相应的测试系统，实现对串行链路的Modbus设备的测试。首先，通过对现场总线技术的了解，在分析协议测试的理论基础上，提出了基于串行链路的Modbus协议测试的方案包括基本框架和测试流程，是本文的创新点。该测试主要是针对物理层、数据链路层及应用层三个层次进行的；第二，以基于串行链路的Modbus协议测试的方案为总体框架，研究并制定了基于串行链路的Modbus协议测试规范国家标准的草案；第三，开发基于串行链路上的Modb璐协议测试系统，该系统主要是对串行链路的Modbus设备进行一致性和互操作性测试，本文分别描述了系统的组成部分．硬件环境和测试软件的设计思路及实现方法。其中，硬件环境是构筑测试平台，搭建一个基于RS485传输技术的主．从型系统；测试软件是测试系统的核心组成部分，是基于Win32的应用程序。在研究了Wmdows应用程序、W'mdows串口通信技术的基础上，重点阐述了测试软件模块的设计思路及实现过程，给出了该软件各个模块的流程图、代码及运行结果。最后，在测试系统中进行实验。经测试，该系统基本达到了预期的设计要求。图40幅，表11个，参考文献34篇。关键词：Modbus协议测试；国家标准草案：RS485；Win32分类号；TP273ABSTRACTABSTRACT：Fieldbusisoneofthehotportsofautomationfieldmmoderntime．Modbusprotocolhasbecomeallindustrialstandardinusewhichisatechnologysupportingdistributedandreal-timecontroleffectively．111eapplicationofModbusprotocolOVeI"seriallinkisthereforebecomingmoreandmomwidespread．Asanewproblemposedbylllat，badintcropcrabilitybetweenmodbusdevices0Vel"seriallinkhasrestrainedthedevelopmentofmodbustechnologyseriously．Basedondeeplyresearchonfieldbusprotocoltestandguidedbypracticalcxp舐ellceinindustry,thispaperproposesaformulafortestofmodbusprotocoloverseriallink,drawsupanationalstandarddraftofmodbusprotocoltestspecificationoverseriallink,developsacorrespondingtestsystemformodbusdeviceoverseriallink．First，accrodingtointroductionoffieldbustechnology,onthebasisofanalysisofprotocoltest,thispaperproposesaformulaincludingbasicframeworkandtestprocedurefortestofmodbusprotocoloverseriallink．Tllistestisperformedatthreelevelsofphysical，datalinkandapplication．Second,basedOnamainframemadebyformulaoftestofmodbusprotocoloverseriallink,drawsupanationalstandarddraftofmodbusprotocoltestspccificationoverseriallink。Third,thispaperdevelopstestsystemformodbusprotocol0Vel"seriallink,whichcouldmakeconformancetestandinteroperabilityformodbusdevicesoverseriallink．Thispaperdescribedesignandimplementationofthesystemcomposedofhardwareenvironmentandtestsoftware．Thedesi印ofhardwareenvironmentconstructsatestplatform，whichsetslJpahost-subsystem．Asthecentralcomponentoftestsystom,testsonswareisonthebasisofWin32applicationAftermakingrcscrchforwindowapplication,windowsserialcommunications，itfocus0nthedesignandimplementofsoftwaremodulesandprovid鹤flowcharts，code,resultofeachmoduleofthesoftware．Atlast,thispaperintroducesomeexperimentsconstructedintestsystem．AfterthattesLthesystemachievede...
