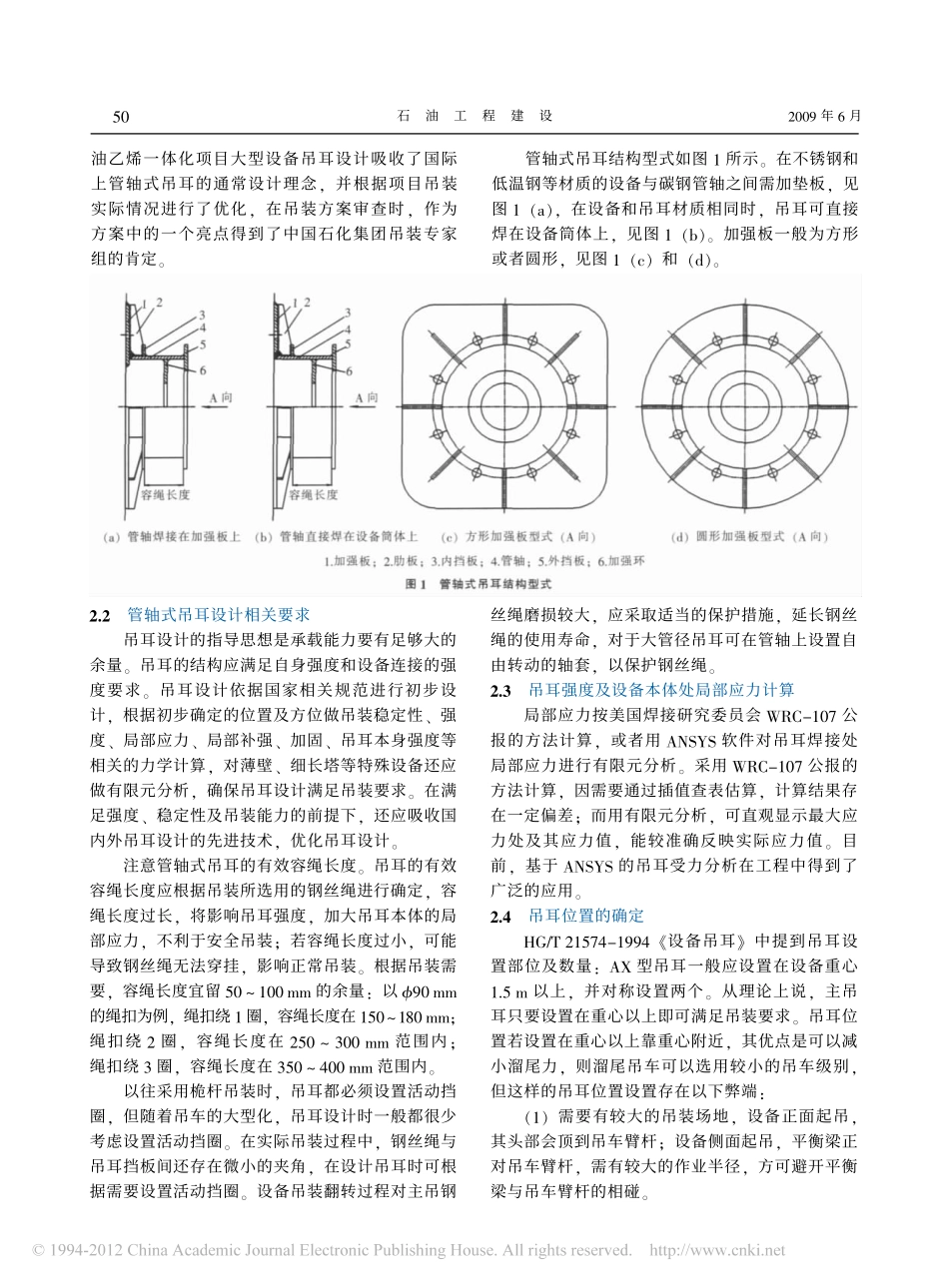

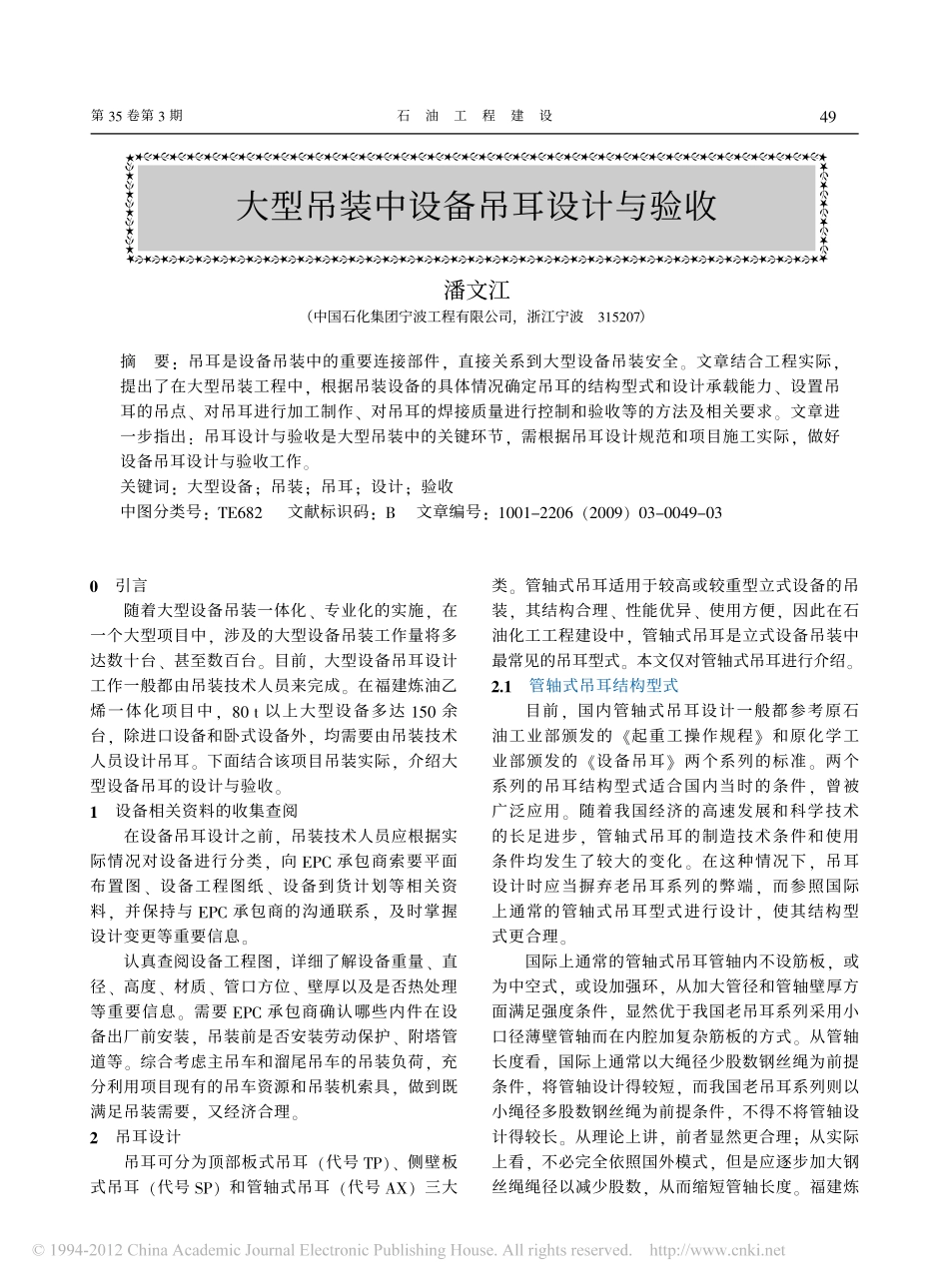

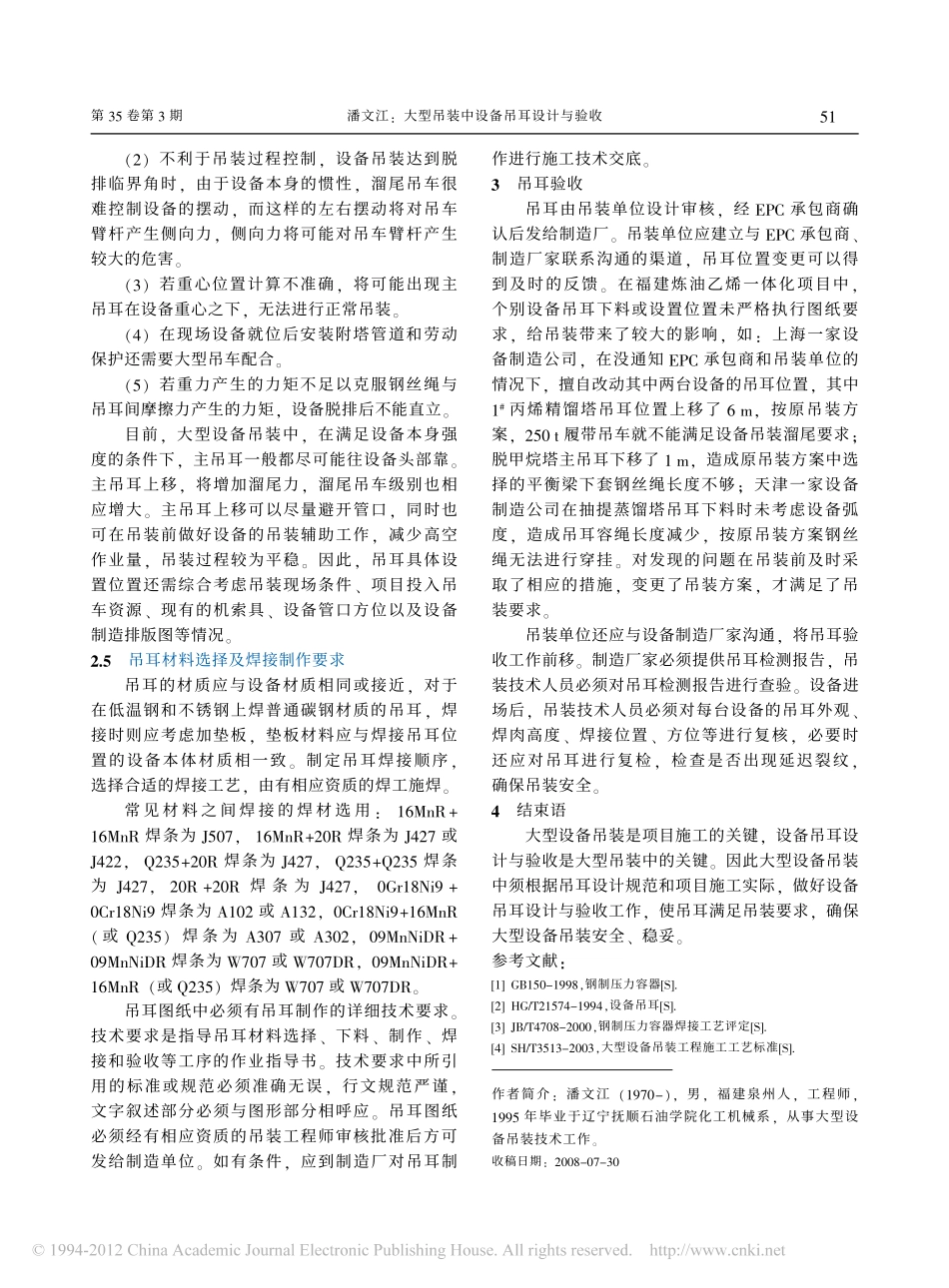

第35卷第3期潘文江（中国石化集团宁波工程有限公司，浙江宁波315207）摘要：吊耳是设备吊装中的重要连接部件，直接关系到大型设备吊装安全。文章结合工程实际，提出了在大型吊装工程中，根据吊装设备的具体情况确定吊耳的结构型式和设计承载能力、设置吊耳的吊点、对吊耳进行加工制作、对吊耳的焊接质量进行控制和验收等的方法及相关要求。文章进一步指出：吊耳设计与验收是大型吊装中的关键环节，需根据吊耳设计规范和项目施工实际，做好设备吊耳设计与验收工作。关键词：大型设备；吊装；吊耳；设计；验收中图分类号：TE682文献标识码：B文章编号：1001－2206（2009）03－0049－03大型吊装中设备吊耳设计与验收!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"0引言随着大型设备吊装一体化、专业化的实施，在一个大型项目中，涉及的大型设备吊装工作量将多达数十台、甚至数百台。目前，大型设备吊耳设计工作一般都由吊装技术人员来完成。在福建炼油乙烯一体化项目中，80t以上大型设备多达150余台，除进口设备和卧式设备外，均需要由吊装技术人员设计吊耳。下面结合该项目吊装实际，介绍大型设备吊耳的设计与验收。1设备相关资料的收集查阅在设备吊耳设计之前，吊装技术人员应根据实际情况对设备进行分类，向EPC承包商索要平面布置图、设备工程图纸、设备到货计划等相关资料，并保持与EPC承包商的沟通联系，及时掌握设计变更等重要信息。认真查阅设备工程图，详细了解设备重量、直径、高度、材质、管口方位、壁厚以及是否热处理等重要信息。需要EPC承包商确认哪些内件在设备出厂前安装，吊装前是否安装劳动保护、附塔管道等。综合考虑主吊车和溜尾吊车的吊装负荷，充分利用项目现有的吊车资源和吊装机索具，做到既满足吊装需要，又经济合理。2吊耳设计吊耳可分为顶部板式吊耳（代号TP）、侧壁板式吊耳（代号SP）和管轴式吊耳（代号AX）三大类。管轴式吊耳适用于较高或较重型立式设备的吊装，其结构合理、性能优异、使用方便，因此在石油化工工程建设中，管轴式吊耳是立式设备吊装中最常见的吊耳型式。本文仅对管轴式吊耳进行介绍。2.1管轴式吊耳结构型式目前，国内管轴式吊耳设计一般都参考原石油工业部颁发的《起重工操作规程》和原化学工业部颁发的《设备吊耳》两个系列的标准。两个系列的吊耳结构型式适合国内当时的条件，曾被广泛应用。随着我国经济的高速发展和科学技术的长足进步，管轴式吊耳的制造技术条件和使用条件均发生了较大的变化。在这种情况下，吊耳设计时应当摒弃老吊耳系列的弊端，而参照国际上通常的管轴式吊耳型式进行设计，使其结构型式更合理。国际上通常的管轴式吊耳管轴内不设筋板，或为中空式，或设加强环，从加大管径和管轴壁厚方面满足强度条件，显然优于我国老吊耳系列采用小口径薄壁管轴而在内腔加复杂筋板的方式。从管轴长度看，国际上通常以大绳径少股数钢丝绳为前提条件，将管轴设计得较短，而我国老吊耳系列则以小绳径多股数钢丝绳为前提条件，不得不将管轴设计得较长。从理论上讲，前者显然更合理；从实际上看，不必完全依照国外模式，但是应逐步加大钢丝绳绳径以减少股数，从而缩短管轴长度。福建炼石油工程建设49石油工程建设2009年6月油乙烯一体化项目大型设备吊耳设计吸收了国际上管轴式吊耳的通常设计理念，并根据项目吊装实际情况进行了优化，在吊装方案审查时，作为方案中的一个亮点得到了中国石化集团吊装专家组的肯定。管轴式吊耳结构型式如图1所示。在不锈钢和低温钢等材质的设备与碳钢管轴之间需加垫板，见图1（a），在设备和吊耳材质相同时，吊耳可直接焊在设备筒体上，见图1（b）。加强板一般为方形或者圆形，见图1（c）和（d）。2.2管轴式吊耳设计相关要求吊耳设计的指导思想是承载能力要有足够大的余量。吊耳的结构应满足自身强度和设备连接的强度要求。吊耳设计依据国家相关规范进行初步设计，根据初步确定的位置及方位做吊装稳定性、强度、局部应力、局部补强、加固、吊耳本身强度等相关的力学计算，对薄壁、细长塔等特殊设备还应做有限元分析，确保吊耳设计满足吊装要求。在...
