CAD中缩放或放大图元,但是标注尺寸不变VIP免费

CAD中缩放或放大图元,但是标注尺寸不变_第1页
1/5
CAD中缩放或放大图元,但是标注尺寸不变_第2页
2/5
CAD中缩放或放大图元,但是标注尺寸不变_第3页
3/5

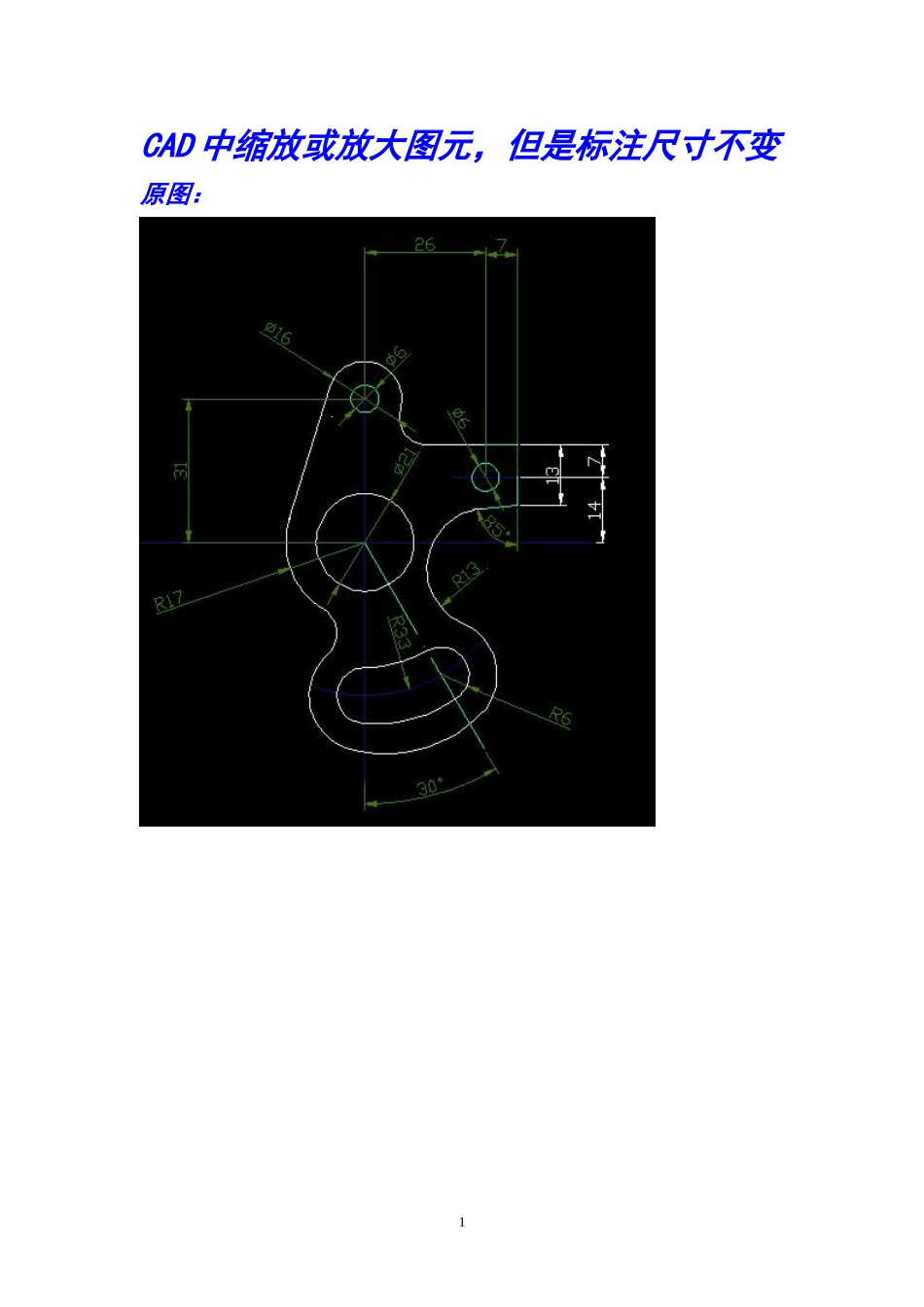

1CAD中缩放或放大图元,但是标注尺寸不变原图:2例如左图已经画好,但是右边还需要画明细表。明显空间不够。【对照两图】如果将左边图纸中的图形缩放0.6倍就好了,而且还要保证图上的尺寸不能跟着缩小。3原图上图的尺寸14,7,13为原图尺寸。怎么让缩放后,这些尺寸仍然不变呢。图3是图2缩放(SC命令)了0.6倍后的。空4间够了.目前尺寸也变了。然后修改标注样式(快捷D)。选择主单位-----将比例因子改为我们之前缩放比例的倒数比例因子=≈1.67这里我之前缩放的是0.65视情况而定,反正是之前缩放的倒数。尺寸已经和原图一样了,而且尺寸也和原图一样。并且右边空间也腾出来了。整个过程图纸框大小都未改变。Ok!祝学习顺利。
