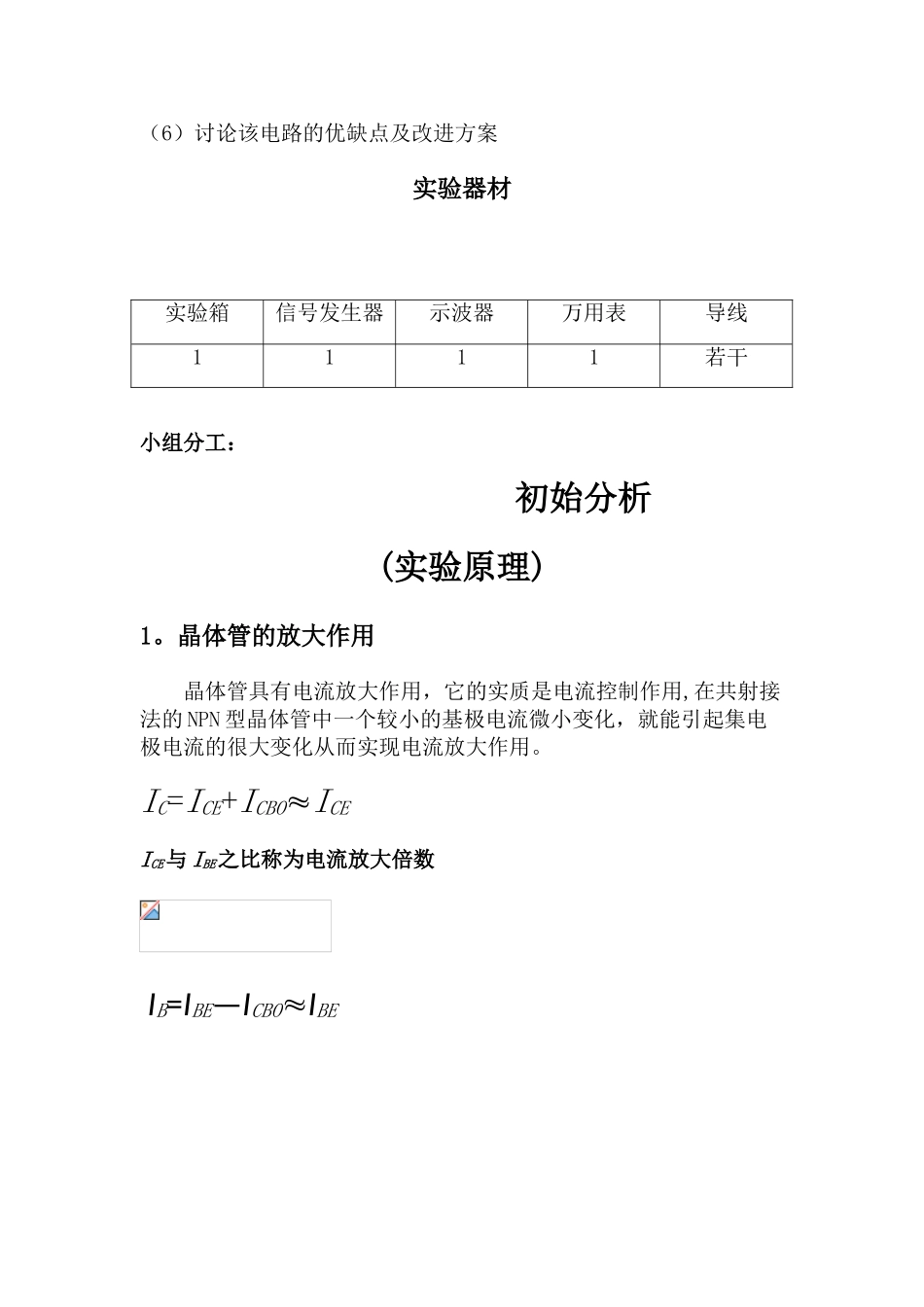

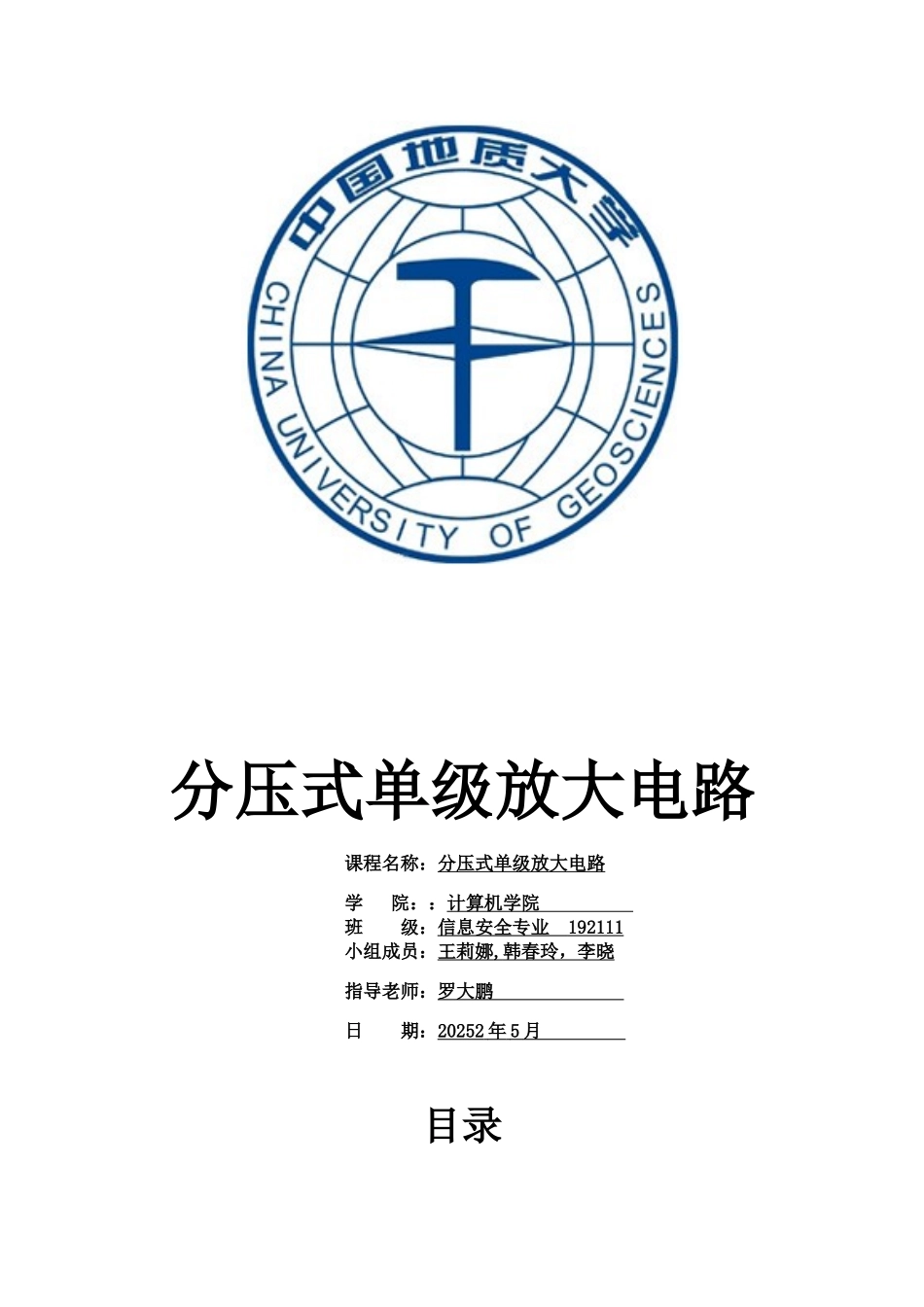

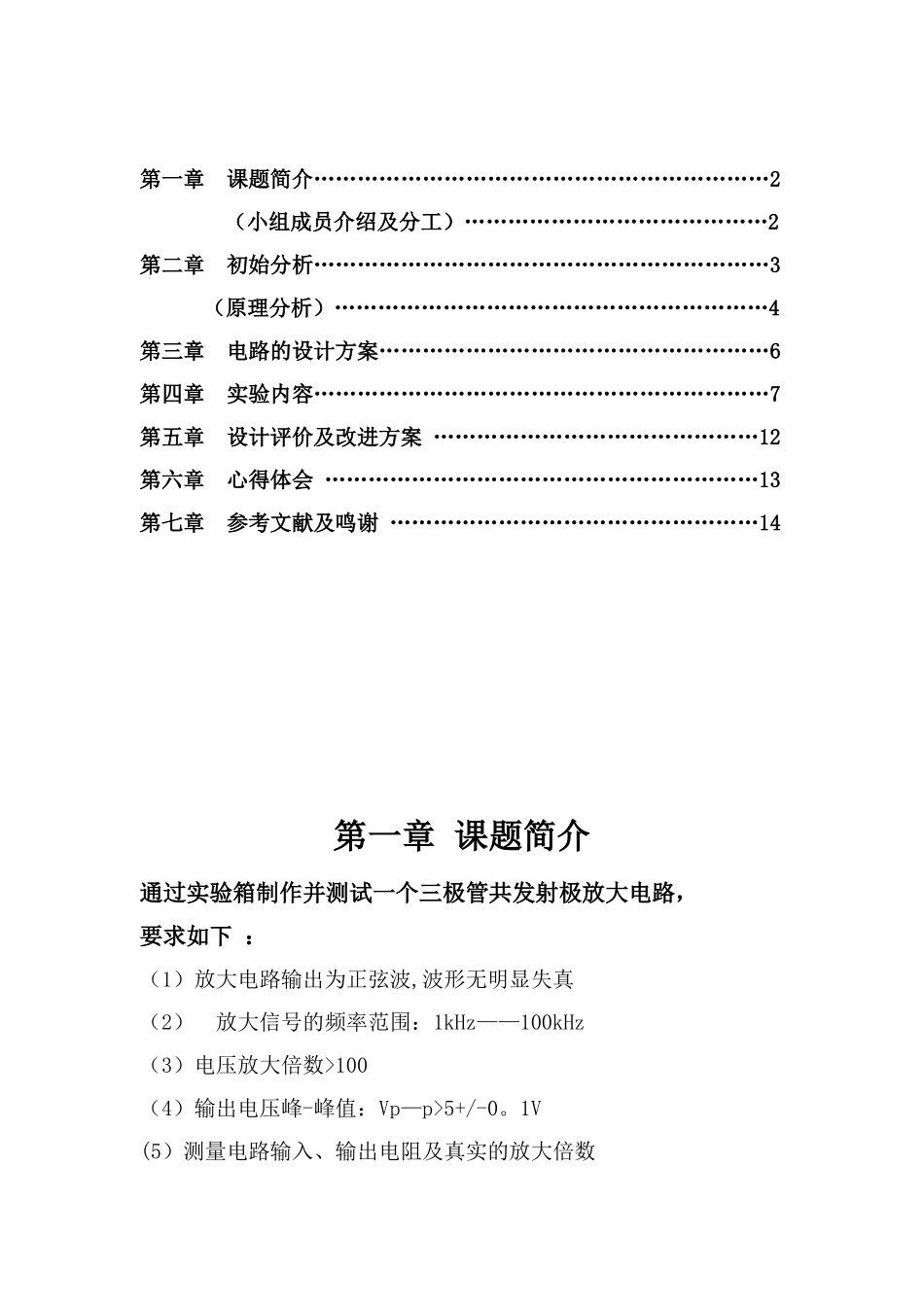

分压式单级放大电路课程名称：分压式单级放大电路 学 院：：计算机学院 班 级：信息安全专业 192111 小组成员：王莉娜 , 韩春玲，李晓 指导老师：罗大鹏 日 期：20252 年 5 月 目录第一章 课题简介………………………………………………………2（小组成员介绍及分工）……………………………………2第二章 初始分析………………………………………………………3（原理分析）……………………………………………………4第三章 电路的设计方案………………………………………………6第四章 实验内容………………………………………………………7第五章 设计评价及改进方案 ………………………………………12第六章 心得体会 ……………………………………………………13第七章 参考文献及鸣谢 ……………………………………………14第一章 课题简介通过实验箱制作并测试一个三极管共发射极放大电路，要求如下 ：（1）放大电路输出为正弦波,波形无明显失真（2） 放大信号的频率范围：1kHz——100kHz （3）电压放大倍数>100（4）输出电压峰-峰值：Vp—p>5+/-0。1V(5）测量电路输入、输出电阻及真实的放大倍数（6）讨论该电路的优缺点及改进方案实验器材实验箱信号发生器示波器万用表导线1111若干小组分工：初始分析(实验原理)1。晶体管的放大作用晶体管具有电流放大作用，它的实质是电流控制作用,在共射接法的 NPN 型晶体管中一个较小的基极电流微小变化，就能引起集电极电流的很大变化从而实现电流放大作用。IC=ICE+ICBO»ICEICE与 IBE之比称为电流放大倍数 IB=IBE—ICBO»IBE 共射接法采纳发射极正向偏置集电极反向偏置的接法2.晶体管的输出特性曲线要使三极管能正常放大，需了解三极管的输出特性曲线输出特性曲线是在 IB为一常数时，输出回路中 IC与 UCE的关系曲线，它反映了晶体管输出回路中电压与电流的关系。晶体管可以工作在输出特性曲线的 3 个区域内，如图:BECIBIEICIC(mA )1234UCE(V)36912IB=020A40A60A80A100A输出特性曲线的近于水平部分是放大区.晶体管工作在放大区的主要特征是：发射极正向偏置，集电极反向偏置,IC与 IB具有线性关系：IC=bIB 。在放大电路中晶体管必须工作在放大区。所以实验中静态工作点必须合适。 3.由于晶体管工作一段时间后温度会上升,使得 b 会发生改变,固定偏置电路的 Q 点是不稳定的。 Q 点不稳定可能会导致静态工作点靠近饱和区或截止区,从而导致失...
