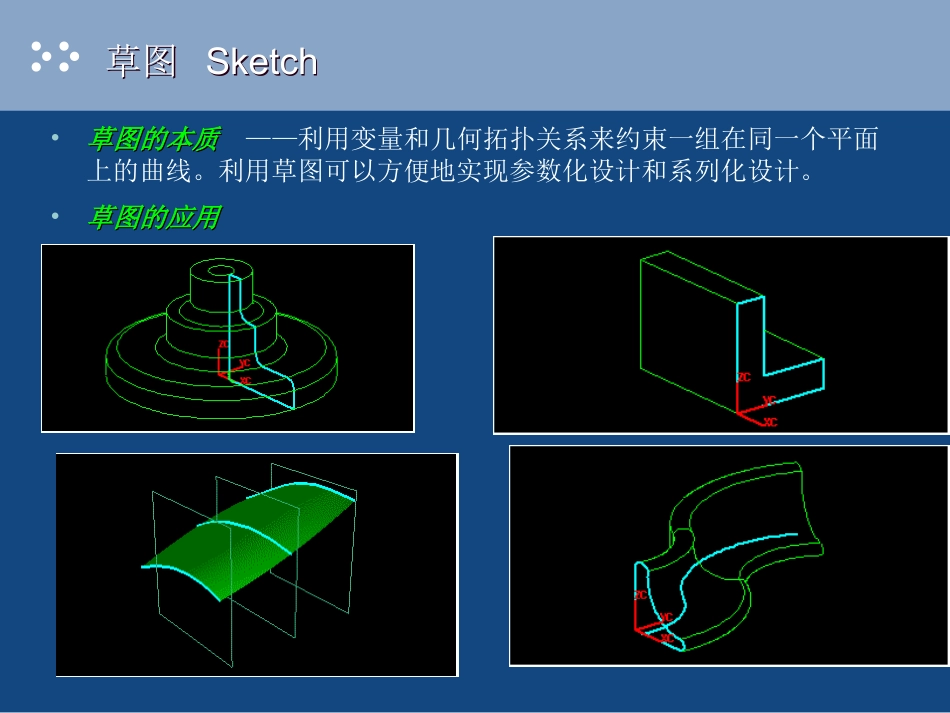

草图Sketch草图Sketch•草图的本质草图的本质——利用变量和几何拓扑关系来约束一组在同一个平面上的曲线。利用草图可以方便地实现参数化设计和系列化设计。•草图的应用草图的应用草图Sketch草图Sketch应用草图的步骤：1.明确设计意图.2.确定层的应用规则（建议每个草图放置在各自的层里）3.设定层的属性.4.建立草图和草图几何.5.按照设计意图约束草图（几何约束、尺寸约束）.6.用完成的草图建立模型草图应用例子1(open:skt_create_1.prt)草图应用例子1(open:skt_create_1.prt)草图应用例子1草图应用例子11.Layer21work2.建立草图sketch_000样条线矩形倒圆快速延伸快速裁剪派生直线（平行直线）圆圆弧直线轮廓椭圆和一般二次曲线点和关联点草图应用例子1草图应用例子1•将参考平面和参考轴基准移动到61层•用轮廓线命令和圆命令建立如下草图模样草图应用例子1草图应用例子13.使Layer10work，Layer21selectable4.拉伸草图从20到325.实施相切和同心约束，然后更新模型草图应用例子1草图应用例子16.替换几何草图应用例子1草图应用例子17.约束几何约束三条圆弧端点相连并且相切。8.建立参考线对草图进行角度定位。草图应用例子1草图应用例子19.尺寸约束草图应用例子2（open：skt_work_1.prt）草图应用例子2（open：skt_work_1.prt）1.21层worklayer2.建立在中间基准面上建立草图：MID-SECTION3.使其余层不可见4.建立如下所示草图草图应用例子2（open：skt_work_1.prt）草图应用例子2（open：skt_work_1.prt）5.转换参考线，镜像草图草图应用例子2（open：skt_work_1.prt）草图应用例子2（open：skt_work_1.prt）6.去除固定约束，使62层可选草图应用例子2（open：skt_work_1.prt）草图应用例子2（open：skt_work_1.prt）7.使草图中心与62层的两个基准轴重合8.完成草图；使10层工作，21层可选，其余不可见9.修改通过曲线网格面，增加主线串，比较结果。定位草图：skt_work_3.prt定位草图：skt_work_3.prt草图重新附着：skt_work_4.prt草图重新附着：skt_work_4.prt向草图增加曲线几何，实施约束：skt_work_5.prt向草图增加曲线几何，实施约束：skt_work_5.prt六边形约束:skt_constr_6.prt六边形约束:skt_constr_6.prt曲线与草图的应用实例1曲线与草图的应用实例1曲线与草图的应用实例2曲线与草图的应用实例2
