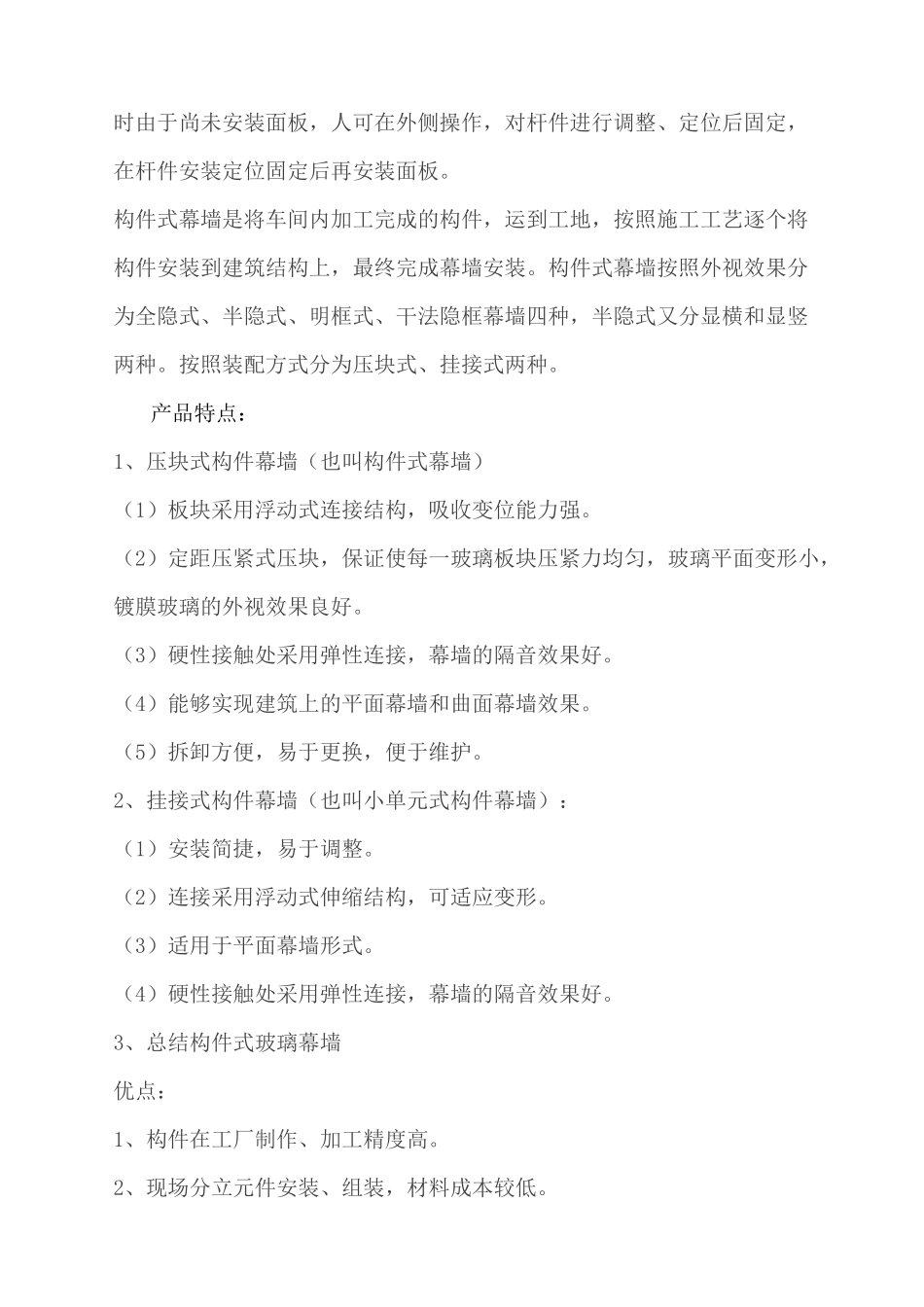

玻璃幕墙设计方案说明安粮城市广场南部商业超高层塔楼外立面采用玻璃幕墙，我公司进一步深化设计。以下是不同结构形式的幕墙比较，包括单元式、构架式、点支式幕墙系统。一、单元式玻璃幕墙单元式玻璃幕墙是在工厂加工程度最高的一种幕墙。竖框、横框等元件在工厂加工好，并安装幕墙面板（玻璃、铝板、花岗岩等），形成单元组件，运往工地直接固定在主体结构上。通过拼合最终完成整幅幕墙。单元式幕墙最大特点是工地工期短，同时由于在工厂组装，可以用各种构图来组合，拚装成单元组件，这就为建筑师们发挥想象力提供了广阔的天地。单元式明框幕墙系统、单元式隐框幕墙系统、单元式半隐框幕墙系统产品优点如下：（1）工厂制作组装，加工组装精度高、能有效控制质量，便于机械化、自动化生产，也便于细部雕琢。（2）板块现场安装，施工机械化程度高，能消除人为因素对元件拼装质量的影响，便于施工质量控制。可与土建主体结构同步施工，施工周期短，无脚手架，施工过程外观形象好，便于成品保护。（3）设计技术成熟，幕墙系统构造十分讲究，故而对幕墙的水密性、气密性、抗风压变形性能有周全的考虑，系统对层间位移、温度变形等有相当大的适应能力。（4）板块接缝处全部采用专用耐老化橡胶条密封，使幕墙具有自洁功能,表面受污染程度低。（5）典型的单元式幕墙是运用雨幕原理实现对插接缝防水构造设计最理想形式的幕墙，抗震能力强。（6）多重胶条密封，使之能采用干法施工为主，避免湿作业对环境的污染。缺点是：型材用量增加，成本较高，运输和存放不方便、施工现场起吊要求高，容易造成损坏，对土建施工质量及施工单位现场管理水平要求很高。单元幕墙大样二、构件式玻璃幕墙构件式玻璃幕墙是在主体结构上安装杆件（立柱、横梁）形成框格的，框格的外形、尺寸及外表面平整度是在杆件安装过程中调整、定位、固定形成的，杆件安装完毕形成固定在主体结构上的框格后，再安装玻璃形成幕墙，面板的接缝在一根整体杆（立柱、横梁）上，这个杆件在型材挤压时就是一个整杆件，面板固定在这个杆件上。上墙安装时先安装杆件，此时由于尚未安装面板，人可在外侧操作，对杆件进行调整、定位后固定，在杆件安装定位固定后再安装面板。构件式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成幕墙安装。构件式幕墙按照外视效果分为全隐式、半隐式、明框式、干法隐框幕墙四种，半隐式又分显横和显竖两种。按照装配方式分为压块式、挂接式两种。产品特点：1、压块式构件幕墙（也叫构件式幕墙）（1）板块采用浮动式连接结构，吸收变位能力强。（2）定距压紧式压块，保证使每一玻璃板块压紧力均匀，玻璃平面变形小，镀膜玻璃的外视效果良好。（3）硬性接触处采用弹性连接，幕墙的隔音效果好。（4）能够实现建筑上的平面幕墙和曲面幕墙效果。（5）拆卸方便，易于更换，便于维护。2、挂接式构件幕墙（也叫小单元式构件幕墙）：（1）安装简捷，易于调整。（2）连接采用浮动式伸缩结构，可适应变形。（3）适用于平面幕墙形式。（4）硬性接触处采用弹性连接，幕墙的隔音效果好。3、总结构件式玻璃幕墙优点：1、构件在工厂制作、加工精度高。2、现场分立元件安装、组装，材料成本较低。3、多种形式组合，灵活方便。4、更具传统意义。缺点：相对工期较长，人工成本较高。明框构件式半隐构件式名词解释1、明框玻璃幕墙：明框玻璃幕墙的玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面。明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平要求。2、半隐玻璃幕墙：半隐框玻璃幕墙分横隐竖不隐或竖隐横不隐两种。不论哪种半隐框幕墙，均为一对应边用结构胶粘接成玻璃装配组件，而另一对应边采用铝合金镶嵌槽玻璃装配的方法。换句话讲，玻璃所受各种荷载，有一对应边用结构胶传给铝合金框架，而另一对应边由铝合金型材镶嵌槽传给铝合金框架。3、隐框（全隐）玻璃幕墙：隐框玻璃幕墙是一种综合性技术新产品，该幕墙没有用以夹持玻璃并承重的铝合金外框，它是...
