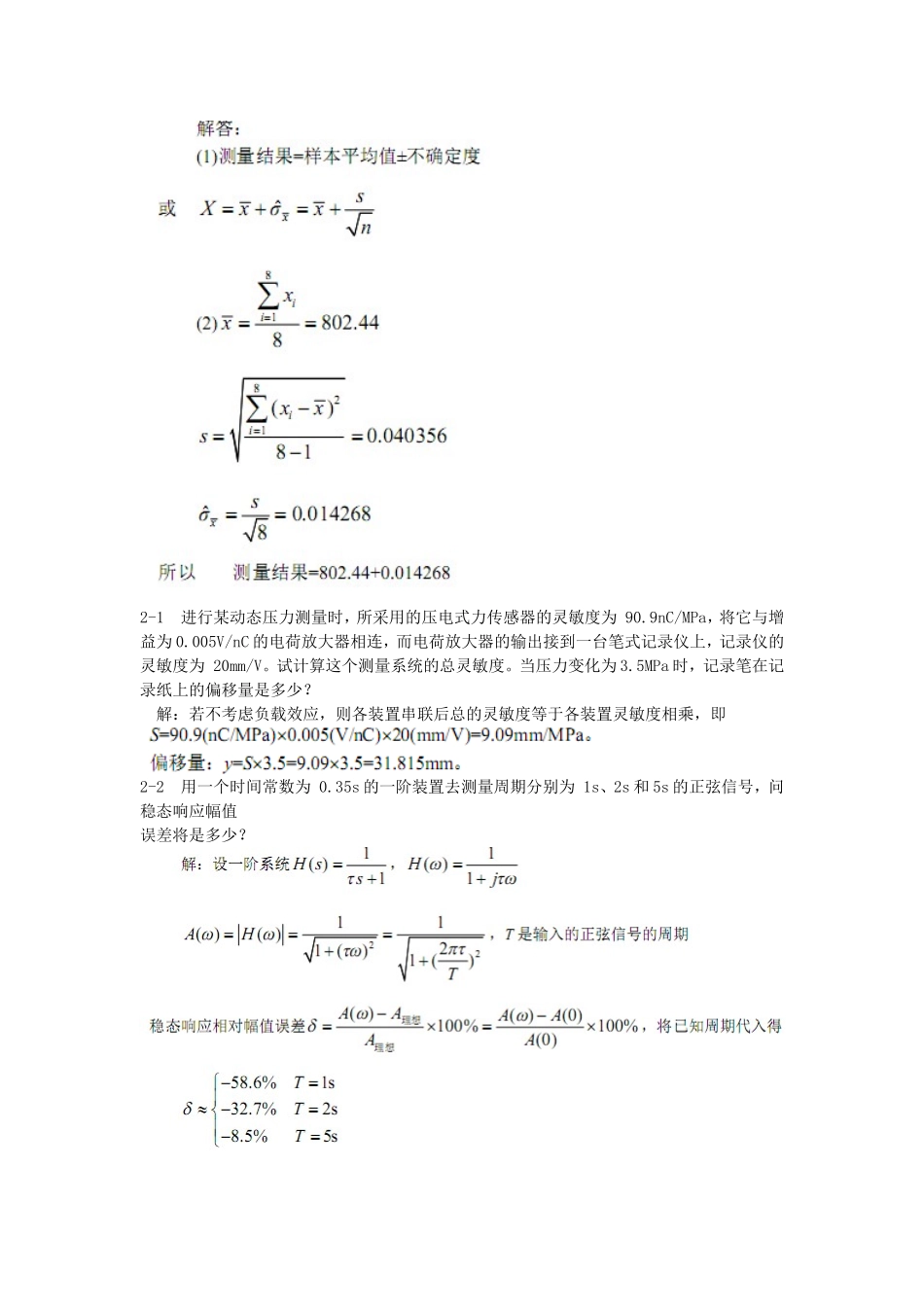

0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V的0.5级电压表和量程为30V的1.5级电压表分别测量25V电压，请问哪一个测量准确度高？解答：(1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。量程越大，引起的绝对误差越大，所以在选用电表时，不但要考虑它的准确度，而且要考虑它的量程。(2)从(1)中可知，电表测量所带来的绝对误差=精度等级×量程/100，即电表所带来的绝对误差是一定的，这样，当被测量值越大，测量结果的相对误差就越小，测量准确度就越高，所以用电表时应尽可能地在电表量程上限的三分之二以上使用。(3)150V的0.5级电压表所带来的绝对误差=0.5×150/100=0.75V；30V的1.5级电压表所带来的绝对误差=1.5×30/100=0.45V。所以30V的1.5级电压表测量精度高。0-7如何表达测量结果？对某量进行8次测量，测得值分别为：802.40，802.50，802.38，802.48，802.42，802.46，802.45，802.43。求其测量结果。2-1进行某动态压力测量时，所采用的压电式力传感器的灵敏度为90.9nC/MPa，将它与增益为0.005V/nC的电荷放大器相连，而电荷放大器的输出接到一台笔式记录仪上，记录仪的灵敏度为20mm/V。试计算这个测量系统的总灵敏度。当压力变化为3.5MPa时，记录笔在记录纸上的偏移量是多少？解：若不考虑负载效应，则各装置串联后总的灵敏度等于各装置灵敏度相乘，即2-2用一个时间常数为0.35s的一阶装置去测量周期分别为1s、2s和5s的正弦信号，问稳态响应幅值误差将是多少？2-10设某力传感器可作为二阶振荡系统处理。已知传感器的固有频率为800Hz，阻尼比z=0.14，问使用该传感器作频率为400Hz的正弦力测试时，其幅值比A(w)和相角差j(w)各为多少？若该装置的阻尼比改为z=0.7，问A(w)和j(w)又将如何变化？3-3电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。3-4有一电阻应变片（见图3-84），其灵敏度Sg＝2，R＝120W。设工作时其应变为1000me，问DR＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？4）电流变化量太小，很难从电流表中读出。如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA的电流；如果采用毫安表，无法分辨0.025mA的电流变化。一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。3-7一个电容测微仪，其传感器的圆形极板半径r＝4mm，工作初始间隙d=0.3mm，问：1）工作时，如果传感器与工件的间隙变化量Dd＝±1mm时，电容变化量是多少？2）如果测量电路的灵敏度S1=100mV/pF，读数仪表的灵敏度S2=5格/mV，在Dd＝±1mm时，读数仪表的指示值变化多少格？解：1）3-11一压电式压力传感器的灵敏度S=90pC/MPa，把它和一台灵敏度调到0.005V/pC的电荷放大器连接，放大器的输出又接到一灵敏度已调到20mm/V的光线示波器上记录，试绘出这个测试系统的框图，并计算其总的灵敏度。解：框图如下4-1以阻值R=120W、灵敏度Sg=2的电阻丝应变片与阻值为120W的固定电阻组成电桥，供桥电压为3V，并假定负载电阻为无穷大，当应变片的应变为2me和2000me时，分别求出单臂、双臂电桥的输出电压，并比较两种情况下的灵敏度。解：这是一个等臂电桥，可以利用等比电桥和差特性表达式求解。4-2有人在使用电阻应变仪时，发现灵敏度不够，于是试图在工作电桥上...
