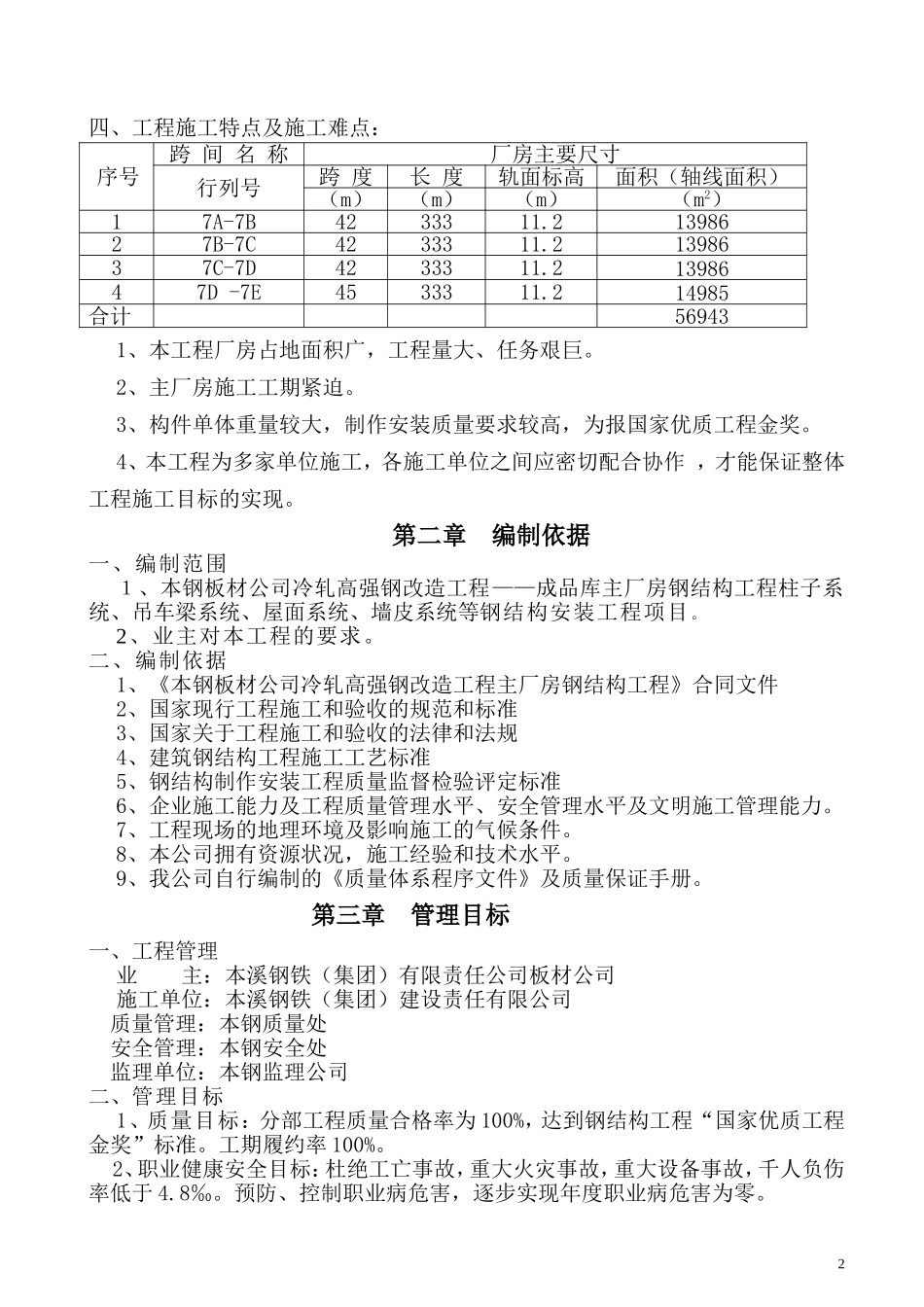

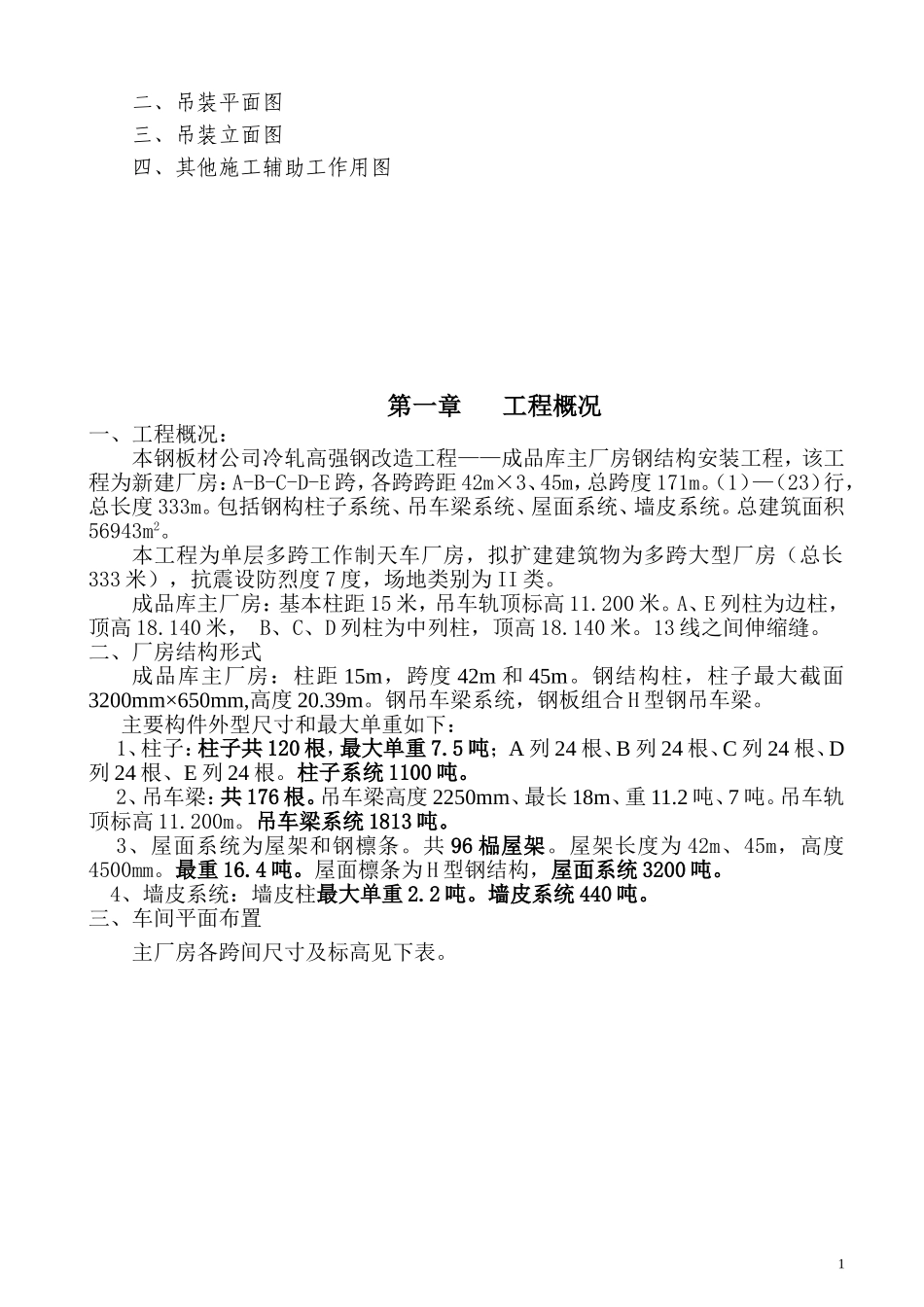

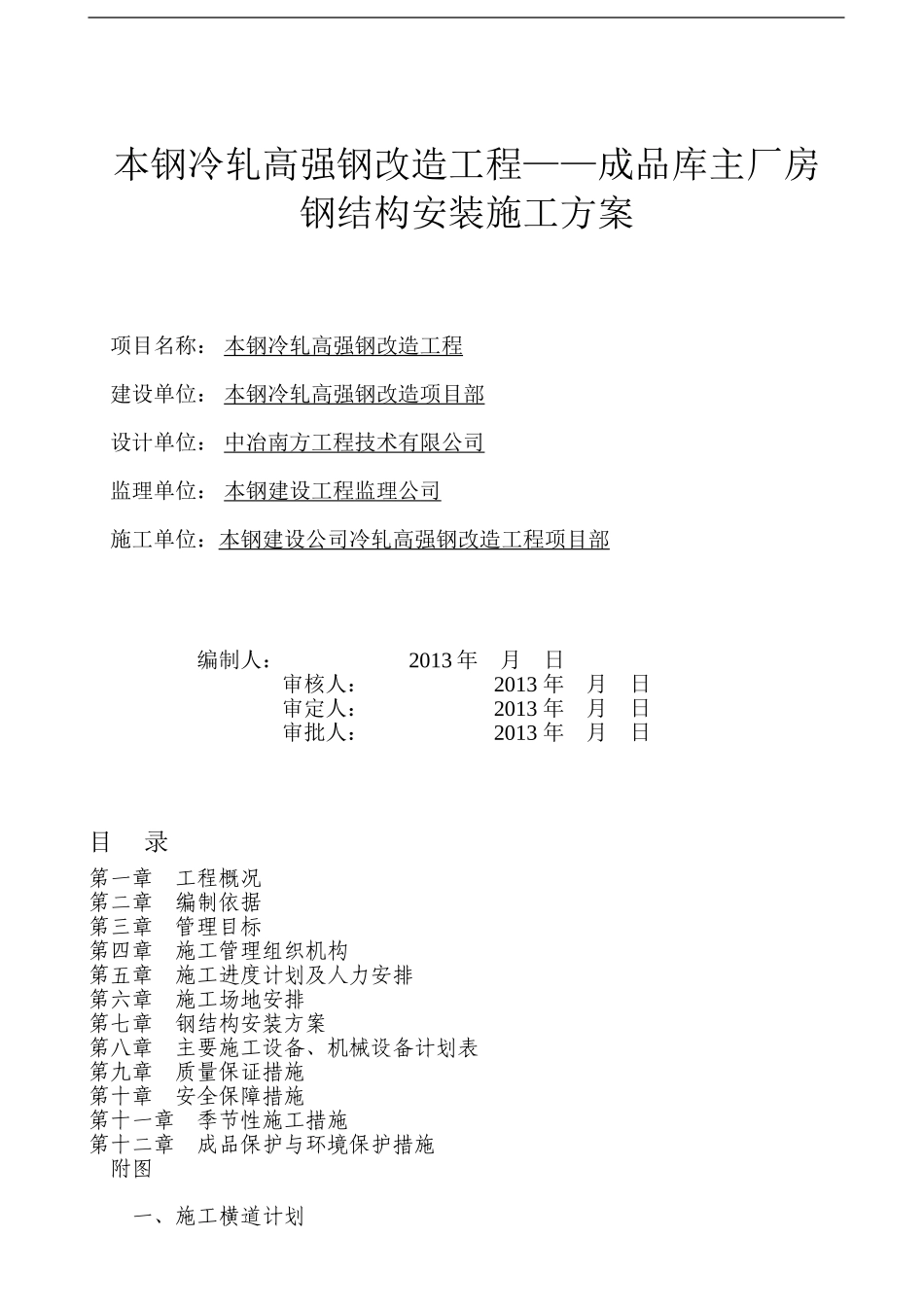

本钢冷轧高强钢改造工程——成品库主厂房钢结构安装施工方案项目名称：本钢冷轧高强钢改造工程建设单位：本钢冷轧高强钢改造项目部设计单位：中冶南方工程技术有限公司监理单位：本钢建设工程监理公司施工单位：本钢建设公司冷轧高强钢改造工程项目部编制人：2013年月日审核人：2013年月日审定人：2013年月日审批人：2013年月日目录第一章工程概况第二章编制依据第三章管理目标第四章施工管理组织机构第五章施工进度计划及人力安排第六章施工场地安排第七章钢结构安装方案第八章主要施工设备、机械设备计划表第九章质量保证措施第十章安全保障措施第十一章季节性施工措施第十二章成品保护与环境保护措施附图一、施工横道计划二、吊装平面图三、吊装立面图四、其他施工辅助工作用图第一章工程概况一、工程概况：本钢板材公司冷轧高强钢改造工程——成品库主厂房钢结构安装工程，该工程为新建厂房：A-B-C-D-E跨，各跨跨距42m×3、45m，总跨度171m。（1）—（23）行，总长度333m。包括钢构柱子系统、吊车梁系统、屋面系统、墙皮系统。总建筑面积56943m2。本工程为单层多跨工作制天车厂房，拟扩建建筑物为多跨大型厂房（总长333米），抗震设防烈度7度，场地类别为II类。成品库主厂房：基本柱距15米，吊车轨顶标高11.200米。A、E列柱为边柱，顶高18.140米，B、C、D列柱为中列柱，顶高18.140米。13线之间伸缩缝。二、厂房结构形式成品库主厂房：柱距15m，跨度42m和45m。钢结构柱，柱子最大截面3200mm×650mm,高度20.39m。钢吊车梁系统，钢板组合H型钢吊车梁。主要构件外型尺寸和最大单重如下：1、柱子：柱子共120根，最大单重7.5吨；A列24根、B列24根、C列24根、D列24根、E列24根。柱子系统1100吨。2、吊车梁：共176根。吊车梁高度2250mm、最长18m、重11.2吨、7吨。吊车轨顶标高11.200m。吊车梁系统1813吨。3、屋面系统为屋架和钢檩条。共96榀屋架。屋架长度为42m、45m，高度4500mm。最重16.4吨。屋面檩条为H型钢结构，屋面系统3200吨。4、墙皮系统：墙皮柱最大单重2.2吨。墙皮系统440吨。三、车间平面布置主厂房各跨间尺寸及标高见下表。1四、工程施工特点及施工难点：1、本工程厂房占地面积广，工程量大、任务艰巨。2、主厂房施工工期紧迫。3、构件单体重量较大，制作安装质量要求较高，为报国家优质工程金奖。4、本工程为多家单位施工，各施工单位之间应密切配合协作，才能保证整体工程施工目标的实现。第二章编制依据一、编制范围１、本钢板材公司冷轧高强钢改造工程——成品库主厂房钢结构工程柱子系统、吊车梁系统、屋面系统、墙皮系统等钢结构安装工程项目。2、业主对本工程的要求。二、编制依据1、《本钢板材公司冷轧高强钢改造工程主厂房钢结构工程》合同文件2、国家现行工程施工和验收的规范和标准3、国家关于工程施工和验收的法律和法规4、建筑钢结构工程施工工艺标准5、钢结构制作安装工程质量监督检验评定标准6、企业施工能力及工程质量管理水平、安全管理水平及文明施工管理能力。7、工程现场的地理环境及影响施工的气候条件。8、本公司拥有资源状况，施工经验和技术水平。9、我公司自行编制的《质量体系程序文件》及质量保证手册。第三章管理目标一、工程管理业主：本溪钢铁（集团）有限责任公司板材公司施工单位：本溪钢铁（集团）建设责任有限公司质量管理：本钢质量处安全管理：本钢安全处监理单位：本钢监理公司二、管理目标1、质量目标：分部工程质量合格率为100%，达到钢结构工程“国家优质工程金奖”标准。工期履约率100%。2、职业健康安全目标：杜绝工亡事故，重大火灾事故，重大设备事故，千人负伤率低于4.8‰。预防、控制职业病危害，逐步实现年度职业病危害为零。序号跨间名称厂房主要尺寸行列号跨度长度轨面标高面积（轴线面积）（m）（m）（m）（m2）17A-7B4233311.21398627B-7C4233311.21398637C-7D4233311.21398647D-7E4533311.214985合计5694323、环境目标：文明施工，逐步减少水、气、声、渣及其它污染物排放。重大环境污染事故为零。节约能源，提高资源和能源的综合利用率。4、工期目标：总工期175天，2013年5月5日-2013年9月30日；5、消防目标：消除现...
