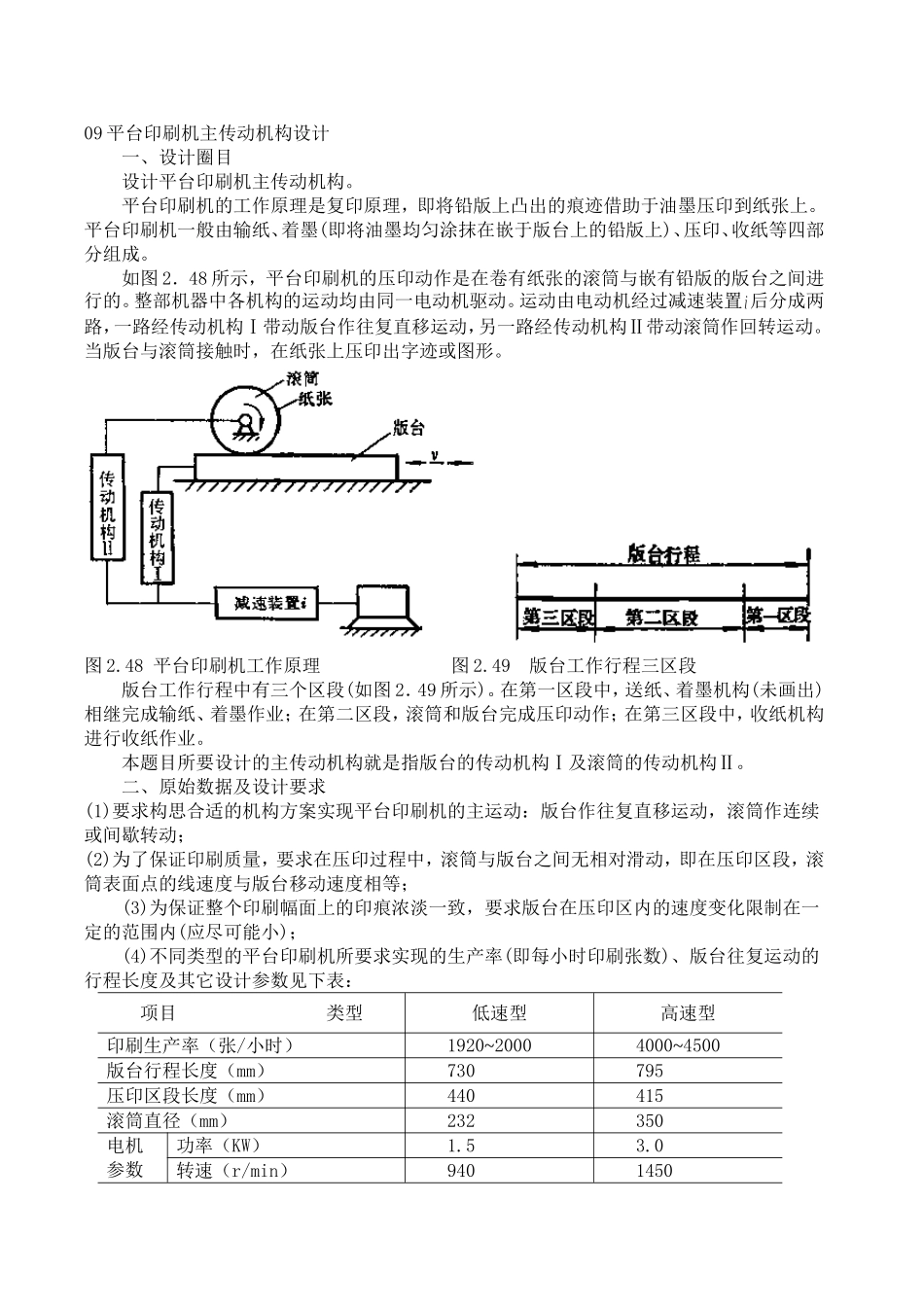

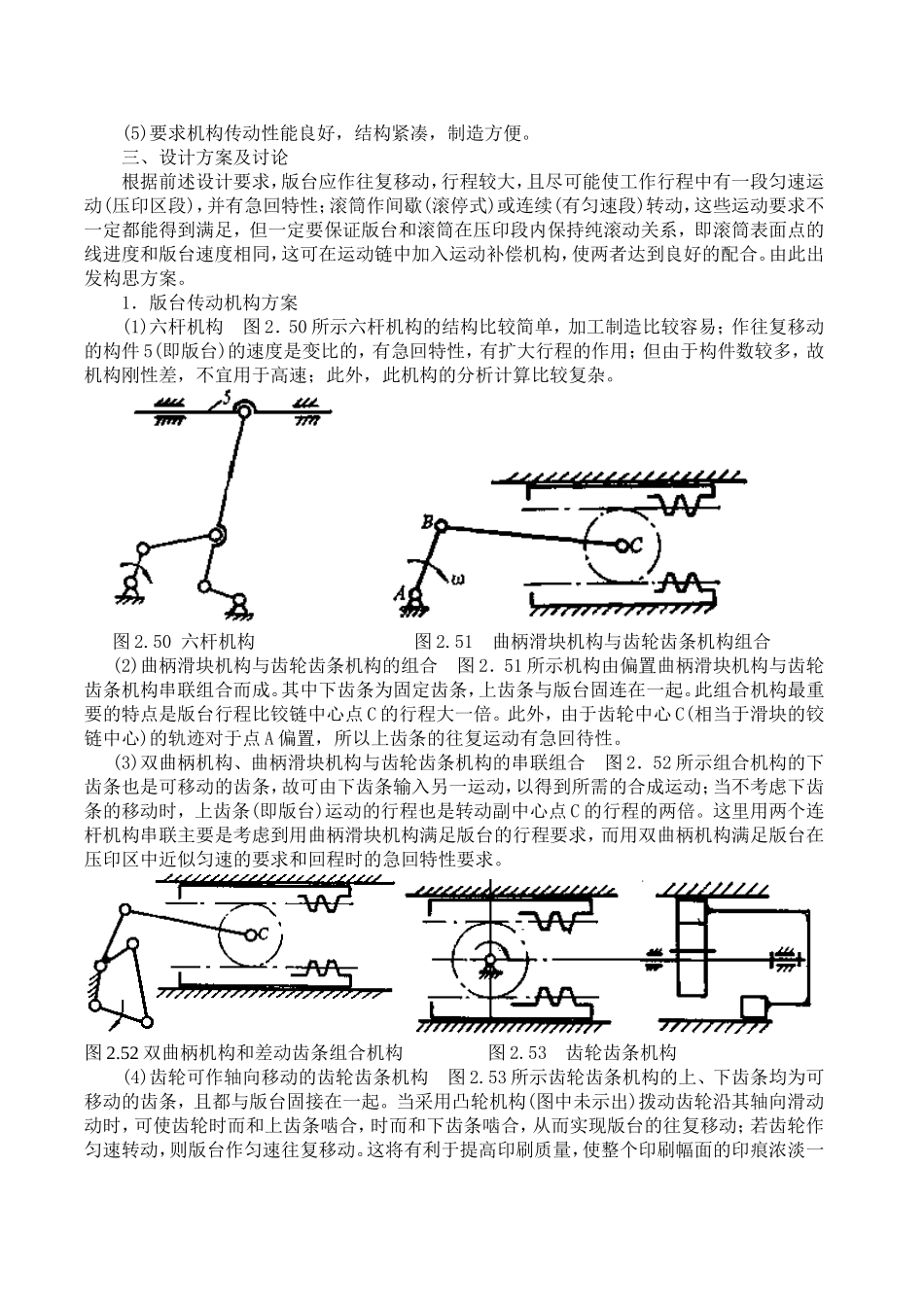

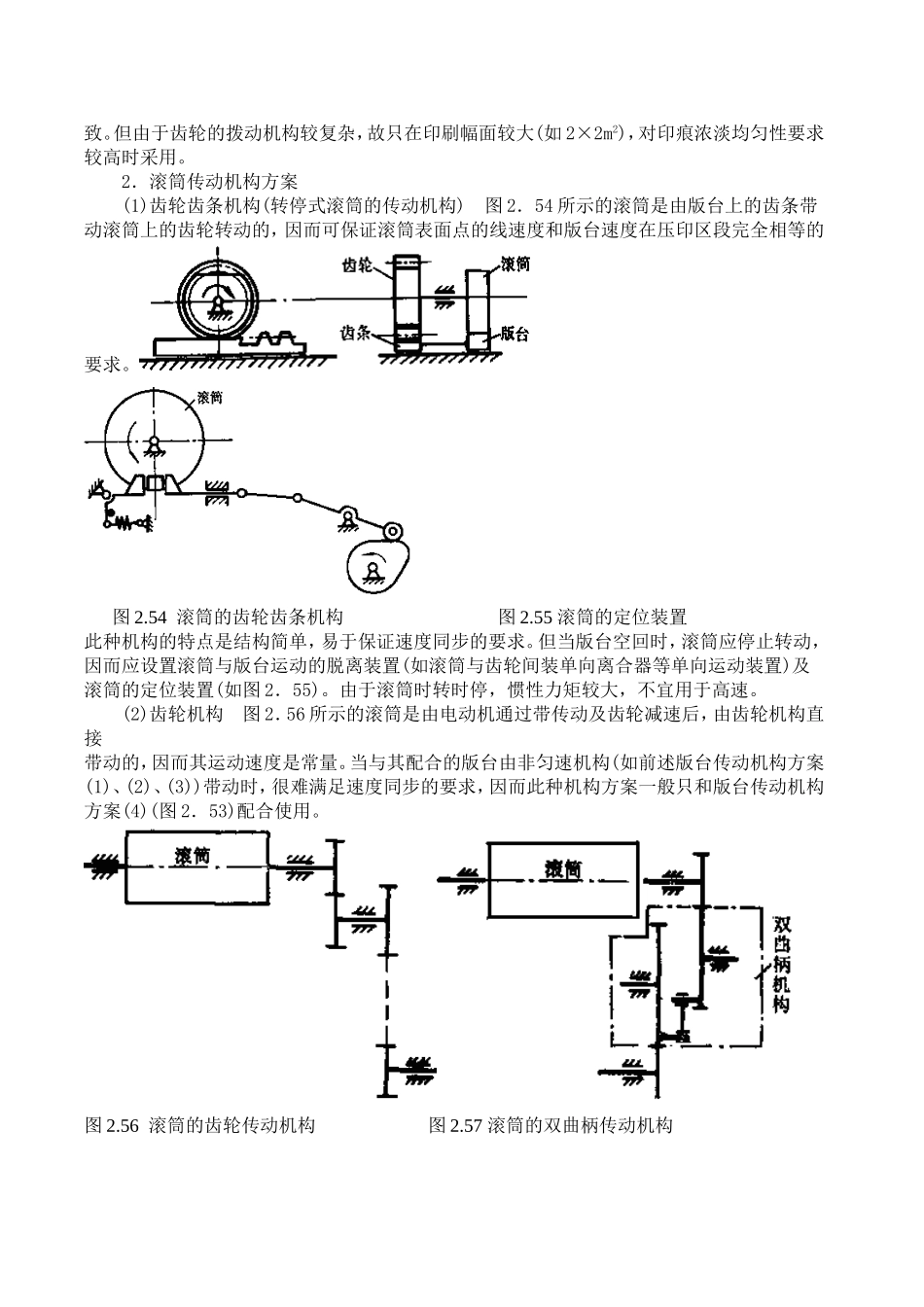

09平台印刷机主传动机构设计一、设计圈目设计平台印刷机主传动机构。平台印刷机的工作原理是复印原理，即将铅版上凸出的痕迹借助于油墨压印到纸张上。平台印刷机一般由输纸、着墨(即将油墨均匀涂抹在嵌于版台上的铅版上)、压印、收纸等四部分组成。如图2．48所示，平台印刷机的压印动作是在卷有纸张的滚筒与嵌有铅版的版台之间进行的。整部机器中各机构的运动均由同一电动机驱动。运动由电动机经过减速装置后分成两路，一路经传动机构Ⅰ带动版台作往复直移运动，另一路经传动机构Ⅱ带动滚筒作回转运动。当版台与滚筒接触时，在纸张上压印出字迹或图形。图2.48平台印刷机工作原理图2.49版台工作行程三区段版台工作行程中有三个区段(如图2．49所示)。在第一区段中，送纸、着墨机构(未画出)相继完成输纸、着墨作业；在第二区段，滚筒和版台完成压印动作；在第三区段中，收纸机构进行收纸作业。本题目所要设计的主传动机构就是指版台的传动机构Ⅰ及滚筒的传动机构Ⅱ。二、原始数据及设计要求(1)要求构思合适的机构方案实现平台印刷机的主运动：版台作往复直移运动，滚筒作连续或间歇转动；(2)为了保证印刷质量，要求在压印过程中，滚筒与版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等；(3)为保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)；(4)不同类型的平台印刷机所要求实现的生产率(即每小时印刷张数)、版台往复运动的行程长度及其它设计参数见下表：项目类型低速型高速型印刷生产率（张/小时）1920~20004000~4500版台行程长度（mm）730795压印区段长度（mm）440415滚筒直径（mm）232350电机参数功率（KW）1.53.0转速（r/min）9401450(5)要求机构传动性能良好，结构紧凑，制造方便。三、设计方案及讨论根据前述设计要求，版台应作往复移动，行程较大，且尽可能使工作行程中有一段匀速运动(压印区段)，并有急回特性；滚筒作间歇(滚停式)或连续(有匀速段)转动，这些运动要求不一定都能得到满足，但一定要保证版台和滚筒在压印段内保持纯滚动关系，即滚筒表面点的线进度和版台速度相同，这可在运动链中加入运动补偿机构，使两者达到良好的配合。由此出发构思方案。1．版台传动机构方案(1)六杆机构图2．50所示六杆机构的结构比较简单，加工制造比较容易；作往复移动的构件5(即版台)的速度是变比的，有急回特性，有扩大行程的作用；但由于构件数较多，故机构刚性差，不宜用于高速；此外，此机构的分析计算比较复杂。图2.50六杆机构图2.51曲柄滑块机构与齿轮齿条机构组合(2)曲柄滑块机构与齿轮齿条机构的组合图2．51所示机构由偏置曲柄滑块机构与齿轮齿条机构串联组合而成。其中下齿条为固定齿条，上齿条与版台固连在一起。此组合机构最重要的特点是版台行程比铰链中心点C的行程大一倍。此外，由于齿轮中心C(相当于滑块的铰链中心)的轨迹对于点A偏置，所以上齿条的往复运动有急回待性。(3)双曲柄机构、曲柄滑块机构与齿轮齿条机构的串联组合图2．52所示组合机构的下齿条也是可移动的齿条，故可由下齿条输入另一运动，以得到所需的合成运动；当不考虑下齿条的移动时，上齿条(即版台)运动的行程也是转动副中心点C的行程的两倍。这里用两个连杆机构串联主要是考虑到用曲柄滑块机构满足版台的行程要求，而用双曲柄机构满足版台在压印区中近似匀速的要求和回程时的急回特性要求。图2.52双曲柄机构和差动齿条组合机构图2.53齿轮齿条机构(4)齿轮可作轴向移动的齿轮齿条机构图2.53所示齿轮齿条机构的上、下齿条均为可移动的齿条，且都与版台固接在一起。当采用凸轮机构(图中未示出)拨动齿轮沿其轴向滑动动时，可使齿轮时而和上齿条啮合，时而和下齿条啮合，从而实现版台的往复移动；若齿轮作匀速转动，则版台作匀速往复移动。这将有利于提高印刷质量，使整个印刷幅面的印痕浓淡一致。但由于齿轮的拨动机构较复杂，故只在印刷幅面较大(如2×2m2)，对印痕浓淡均匀性要求较高时采用。2．滚筒传动机构方案(1)齿轮齿条机构(转停式滚筒的传动机构)图2．54所示的滚筒是由版台上的齿条带动滚筒上的齿轮转动的，因而可保证滚筒...
