第3章 路基稳定性设计VIP免费

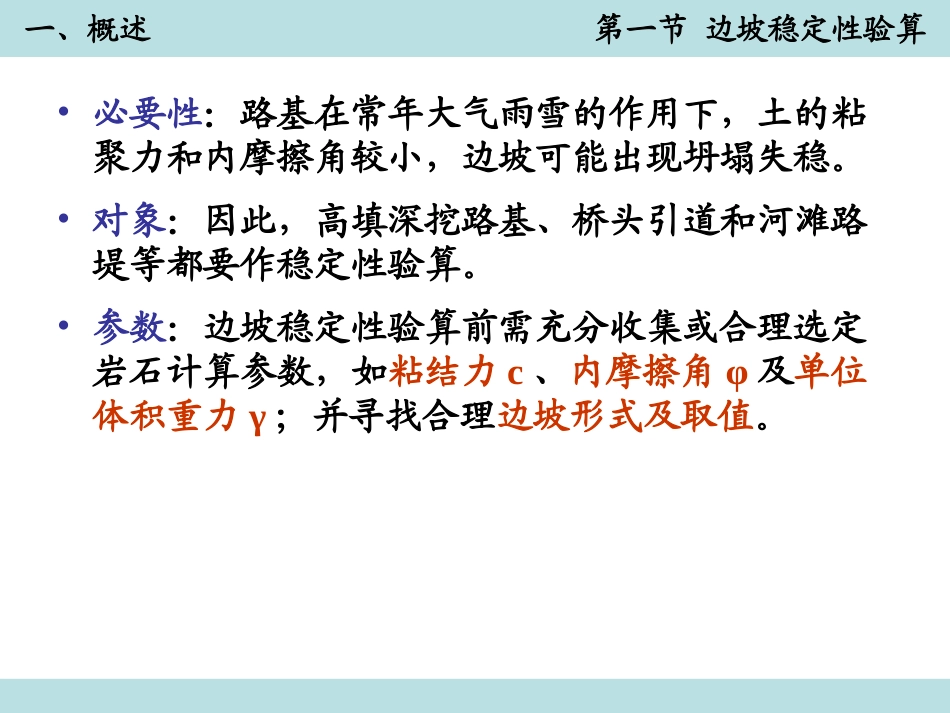

第一节边坡稳定性验算第二节路基边坡的防护和加固第三节挡土墙第三章路基稳定性设计一、概述第一节边坡稳定性验算•必要性：路基在常年大气雨雪的作用下，土的粘聚力和内摩擦角较小，边坡可能出现坍塌失稳。•对象：因此，高填深挖路基、桥头引道和河滩路堤等都要作稳定性验算。•参数：边坡稳定性验算前需充分收集或合理选定岩石计算参数，如粘结力c、内摩擦角φ及单位体积重力γ；并寻找合理边坡形式及取值。川藏公路滑坡前缘的新滑坡（修公路引起）宝成铁路K190第三次滑坡后全貌川藏公路102滑坡二郎山隧道东口坍塌使路面悬空二郎山隧道西引道滑坡张裂缝云南元磨高速公路砂泥岩高边坡滑坡云南元磨高速公路K259三箐公隧道进口滑坡深圳高速公路K101西滑坡一、概述第一节边坡稳定性验算直线法适用于砂性较大的松散土圆弧法适用于粘性土验算方法：砂性土边坡滑塌时，破裂面近似平面，稳定性分析时采用直线破裂面法；二、边坡稳定性验算第一节边坡稳定性验算1.直线滑动面法路基边坡稳定的力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比为稳定系数K，即：K=R/TK=1，表示下滑力与抗滑力相等，边坡处于极限平衡状态；K<1，边坡不稳定；K>1，边坡稳定。为安全可靠起见，工程上一般规定采用K≥1.20~1.30。二、边坡稳定性验算第一节边坡稳定性验算边坡稳定分析步骤：1、先假定路堤边坡值；2、然后通过坡脚A点，假定3到4个可能的破裂面，求出相应的稳定系数Ki值，得到关系曲线；3、在其上找到最小稳定系数及其对应的极限破裂角。直线法计算图GBAD1D3D2DCAD4¦Ø1¦Ø2¦Ø3¦Ø4¦Ø0K4K3KminK2K1¦ØKa)b)c)二、边坡稳定性验算第一节边坡稳定性验算粘性土边坡滑塌时，破裂面近似圆曲面，稳定性分析时采用圆弧滑动面法；二、边坡稳定性验算第一节边坡稳定性验算2.圆弧滑动面法条分法：利用静态力矩平衡进行求解滑动力矩Mo，抗滑力矩MyoyMMK二、边坡稳定性验算第一节边坡稳定性验算路堤修筑在陡坡上，且地面横坡大于1:2，或在不稳固山坡上时，路基不仅要作稳定性分析，还要分析路堤沿陡坡或不稳定山坡下滑的稳定性。下滑的主要原因：地面横坡较陡、基底土层较弱或强度不均匀。三、陡坡地基路堤稳定性验算第一节边坡稳定性验算1.当基底是单一坡面，土体沿直线滑动面整体下滑时，可按直线法。三、陡坡地基路堤稳定性验算第一节边坡稳定性验算2.当滑动面为多个坡度的折线时，可将滑动面上土体折线段划分为若干条块，采用不平衡推力法进行分析：三、陡坡地基路堤稳定性验算第一节边坡稳定性验算四、浸水路堤边坡稳定性验算第一节边坡稳定性验算•浸水路堤：受到季节性或长期浸水的沿河路堤、河滩路堤等。•水通过内在和外在两个方面对路基边坡稳定性造成影响。–内在：土体含水量增加时，土的抗剪强度会下降而内部剪应力会增加，造成边坡稳定性降低；–外在：在浸水状况下，水的浮力和水位升降产生的动水压力也会降低边坡土体稳定性。四、浸水路堤边坡稳定性验算第一节边坡稳定性验算双侧浸水路堤水位变化示意图单侧浸水路堤水位变化示意图浸水路堤除承受自重和行车荷载作用外，还受到水浮力和渗透动水压力的作用。水的浮力取决于浸水深度。渗透动水压力取决于水的落差（坡降）。透水性强的砂性土路堤，动水压力较小；粘性土路堤经人工压实后，透水性差，动水压力亦不大；粉质亚砂或粉质亚粘土等，浸水时边坡稳定性较差。路堤浸水部分采用较缓边坡（1:2或更缓）。四、浸水路堤边坡稳定性验算第一节边坡稳定性验算作用：保护路基边坡表面免受雨水冲刷减缓温差及湿度变化影响延缓软弱岩土表面风化、碎裂、剥蚀过程。类型：植物防护（土质边坡）和工程防护（石质路堑边坡）一、边坡坡面防护第二节路基边坡的防护和加固种草铺草皮植树1.植物防护一、边坡坡面防护第二节路基边坡的防护和加固植草或草皮护坡的特点：1、成本低、施工简单；2、与自然景观协调；3、防冲刷效果差。一、边坡坡面防护第二节路基边坡的防护和加固一、边坡坡面防护第二节路基边坡的防护和加固一、边坡坡面防护第二节路基边坡的防护和加固植树防护24/12/2...
