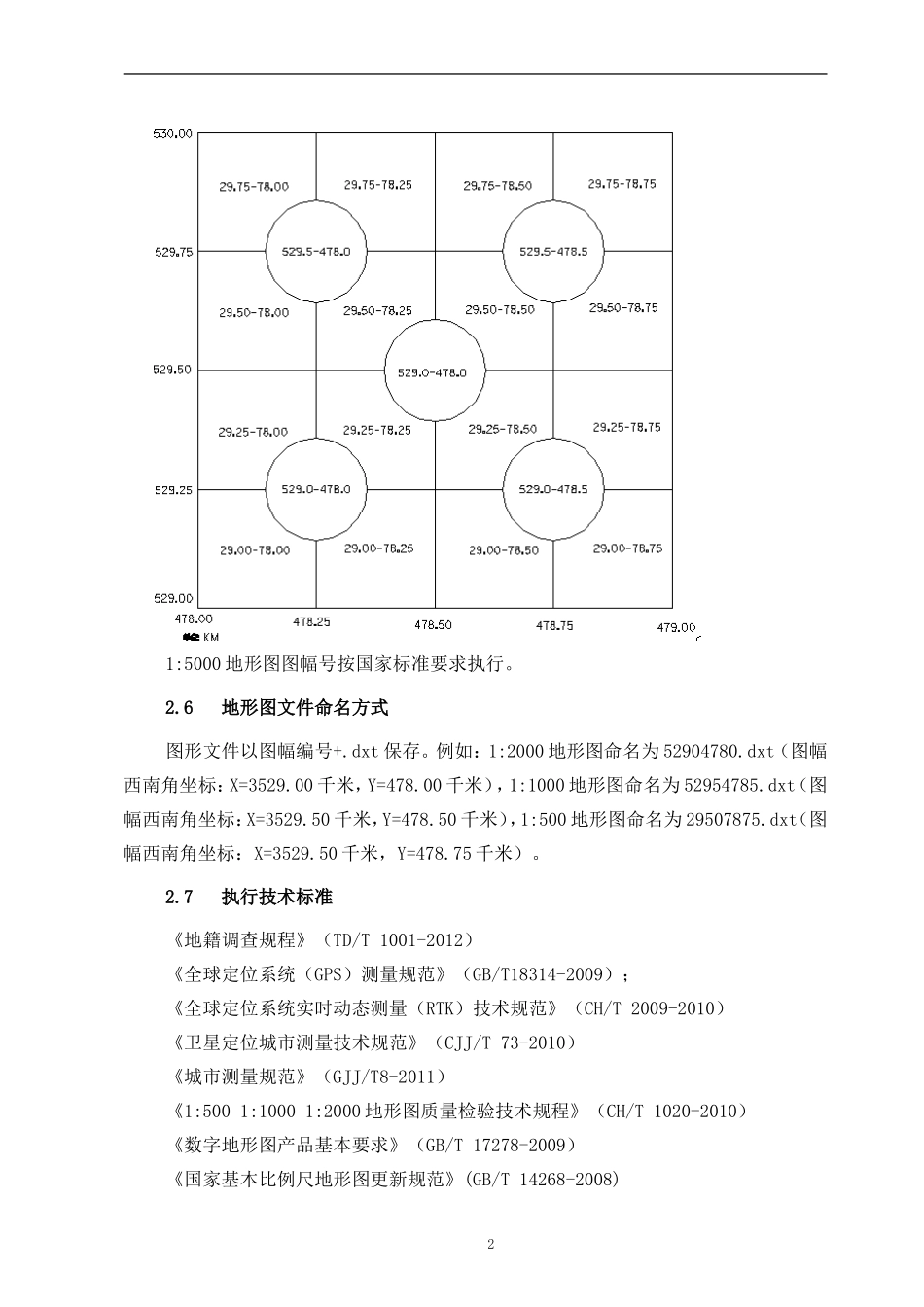

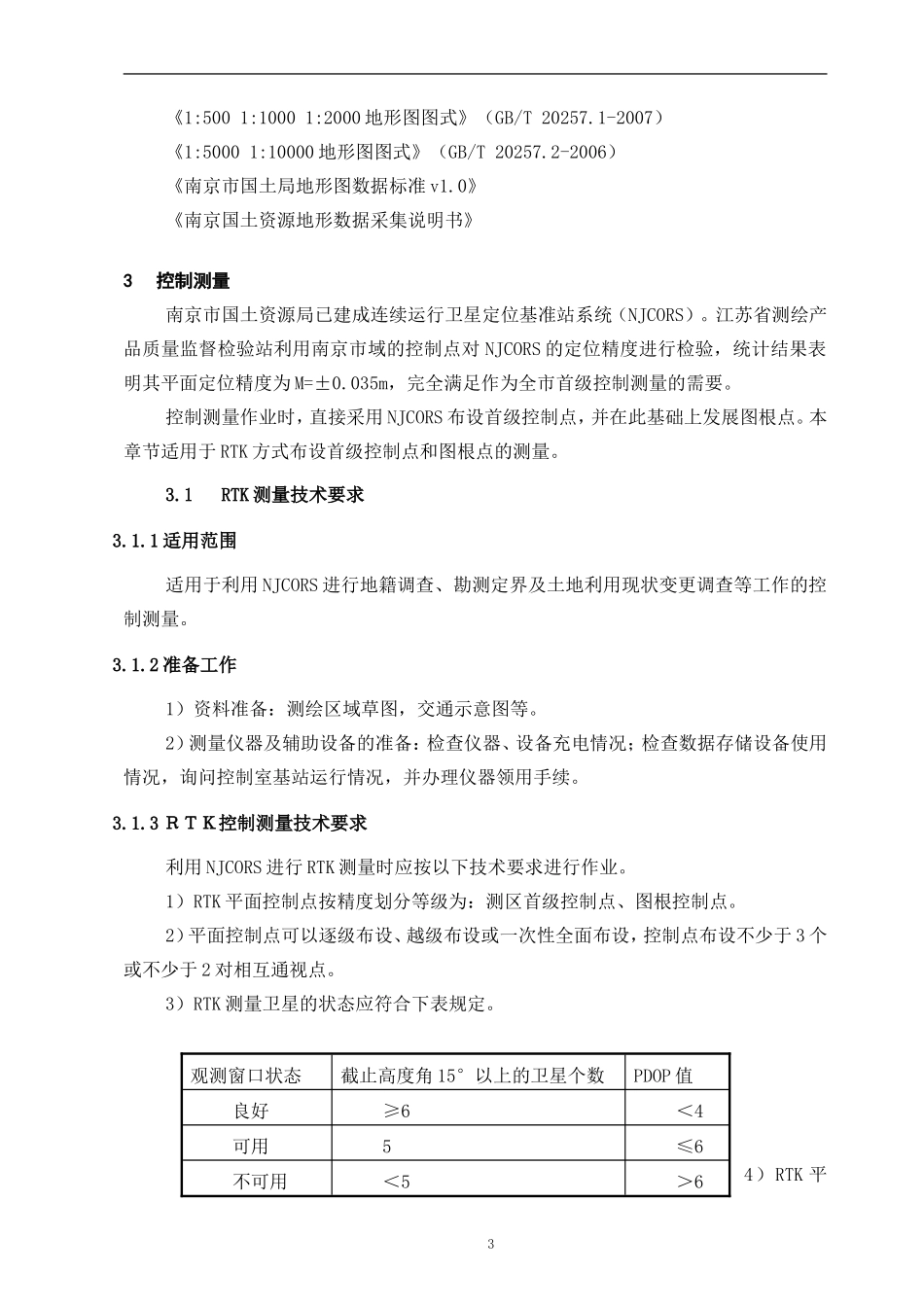

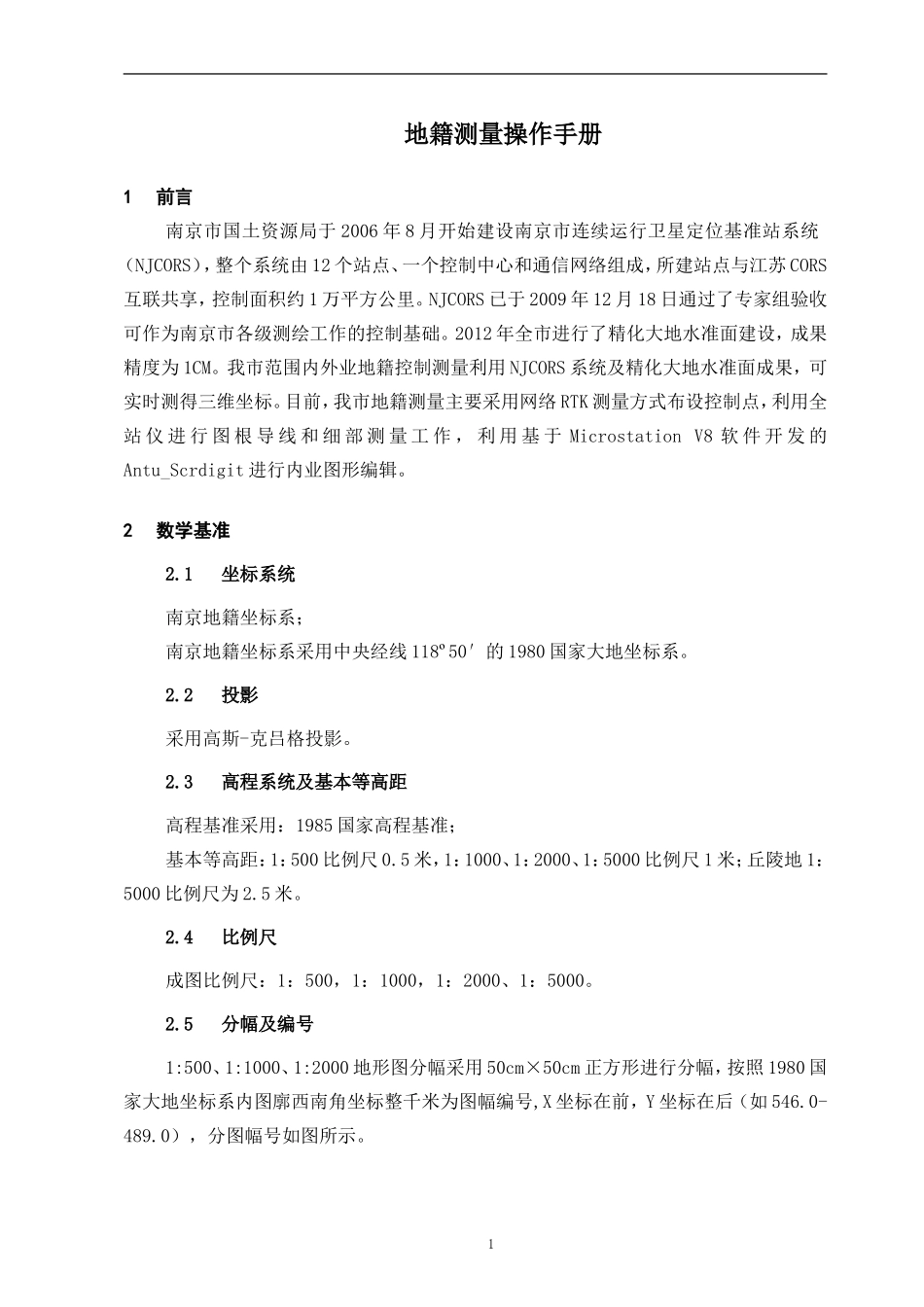

地籍测量操作手册1前言南京市国土资源局于2006年8月开始建设南京市连续运行卫星定位基准站系统（NJCORS），整个系统由12个站点、一个控制中心和通信网络组成，所建站点与江苏CORS互联共享，控制面积约1万平方公里。NJCORS已于2009年12月18日通过了专家组验收可作为南京市各级测绘工作的控制基础。2012年全市进行了精化大地水准面建设，成果精度为1CM。我市范围内外业地籍控制测量利用NJCORS系统及精化大地水准面成果，可实时测得三维坐标。目前，我市地籍测量主要采用网络RTK测量方式布设控制点，利用全站仪进行图根导线和细部测量工作，利用基于MicrostationV8软件开发的Antu_Scrdigit进行内业图形编辑。2数学基准2.1坐标系统南京地籍坐标系；南京地籍坐标系采用中央经线118º50′的1980国家大地坐标系。2.2投影采用高斯-克吕格投影。2.3高程系统及基本等高距高程基准采用：1985国家高程基准；基本等高距：1：500比例尺0.5米，1：1000、1：2000、1：5000比例尺1米；丘陵地1：5000比例尺为2.5米。2.4比例尺成图比例尺：1：500，1：1000，1：2000、1：5000。2.5分幅及编号1:500、1:1000、1:2000地形图分幅采用50cm×50cm正方形进行分幅，按照1980国家大地坐标系内图廓西南角坐标整千米为图幅编号,X坐标在前，Y坐标在后（如546.0-489.0），分图幅号如图所示。11:5000地形图图幅号按国家标准要求执行。2.6地形图文件命名方式图形文件以图幅编号+.dxt保存。例如：1:2000地形图命名为52904780.dxt（图幅西南角坐标：X=3529.00千米，Y=478.00千米），1:1000地形图命名为52954785.dxt（图幅西南角坐标：X=3529.50千米，Y=478.50千米），1:500地形图命名为29507875.dxt（图幅西南角坐标：X=3529.50千米，Y=478.75千米）。2.7执行技术标准《地籍调查规程》（TD/T1001-2012）《全球定位系统（GPS）测量规范》（GB/T18314-2009）；《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）《卫星定位城市测量技术规范》（CJJ/T73-2010）《城市测量规范》（GJJ/T8-2011）《1:5001:10001:2000地形图质量检验技术规程》（CH/T1020-2010）《数字地形图产品基本要求》（GB/T17278-2009）《国家基本比例尺地形图更新规范》(GB/T14268-2008)2《1:5001:10001:2000地形图图式》（GB/T20257.1-2007）《1:50001:10000地形图图式》（GB/T20257.2-2006）《南京市国土局地形图数据标准v1.0》《南京国土资源地形数据采集说明书》3控制测量南京市国土资源局已建成连续运行卫星定位基准站系统（NJCORS）。江苏省测绘产品质量监督检验站利用南京市域的控制点对NJCORS的定位精度进行检验，统计结果表明其平面定位精度为M=±0.035m，完全满足作为全市首级控制测量的需要。控制测量作业时，直接采用NJCORS布设首级控制点，并在此基础上发展图根点。本章节适用于RTK方式布设首级控制点和图根点的测量。3.1RTK测量技术要求3.1.1适用范围适用于利用NJCORS进行地籍调查、勘测定界及土地利用现状变更调查等工作的控制测量。3.1.2准备工作1）资料准备：测绘区域草图，交通示意图等。2）测量仪器及辅助设备的准备：检查仪器、设备充电情况；检查数据存储设备使用情况，询问控制室基站运行情况，并办理仪器领用手续。3.1.3ＲＴＫ控制测量技术要求利用NJCORS进行RTK测量时应按以下技术要求进行作业。1）RTK平面控制点按精度划分等级为：测区首级控制点、图根控制点。2）平面控制点可以逐级布设、越级布设或一次性全面布设，控制点布设不少于3个或不少于2对相互通视点。3）RTK测量卫星的状态应符合下表规定。4）RTK平3观测窗口状态截止高度角15°以上的卫星个数PDOP值良好≥6＜4可用5≤6不可用＜5＞6面控制点测量主要技术要求应符合下表规定等级相邻点间距离（m）点位中误差（cm）边长相对中误差观测次数测区首级控制≥200≤±5≤1/6000≥3图根点≥100≤±5≤1/4000≥2因条件条件限制或测量需要时，相邻点间距要求可适当放宽。5）控制点点位应选在视野开阔，视场内障碍物的高度不宜大于15°。6）控制点点位不宜选在隐蔽地带、附近不应有大型建筑物、玻璃幕墙及大面积水域距离电视台、电台、微波站、通信基站、变电所等大...
